高分子立體異構(gòu)體（如手性異構(gòu)體、等規(guī)/間規(guī)異構(gòu)體）之間可形成立構(gòu)復(fù)合晶，與通常的單獨高分子的同質(zhì)晶相比，立構(gòu)復(fù)合晶具有更高的熔點和力學(xué)強度，立構(gòu)復(fù)合結(jié)晶為高分子材料的高性能化提供了有效途徑。潘鵬舉課題組長期從事高分子立構(gòu)復(fù)合結(jié)晶領(lǐng)域的研究，以左旋、右旋聚乳酸（PLA）等為模型體系，發(fā)現(xiàn)了立體異構(gòu)高分子共混體系中立構(gòu)復(fù)合晶和同質(zhì)晶的競爭機制和分期結(jié)晶動力學(xué)（Macromolecules 2019, 52, 4655; ACS Macro Lett. 2022, 11, 193），從實驗上證明了鏈纏結(jié)是影響高分子立構(gòu)復(fù)合結(jié)晶的關(guān)鍵因素（ACS Macro Lett. 2021, 10, 1023）；提出了高分子立構(gòu)復(fù)合結(jié)晶的微觀機制，并制備了高性能的立構(gòu)復(fù)合晶材料（Prog. Polym. Sci. 2020, 109, 101291；Acc. Mater. Res. 2022, 3, 1309）。
雖然文獻上已報道立構(gòu)復(fù)合晶材料比同質(zhì)晶材料具有更高的力學(xué)強度和模量，但該現(xiàn)象背后的微觀機制仍不清楚。針對該問題，浙江大學(xué)潘鵬舉教授課題組制備了不同晶型結(jié)構(gòu)（立構(gòu)復(fù)合晶、立構(gòu)復(fù)合晶/同質(zhì)晶混合、同質(zhì)晶）的聚乳酸（分別表示為SC-PLA、SC/HC-PLA、HC-PLA），系統(tǒng)研究了不同晶型材料在拉伸過程中的微觀結(jié)構(gòu)演變，闡明了立構(gòu)復(fù)合晶材料具有優(yōu)異力學(xué)性能的機理。

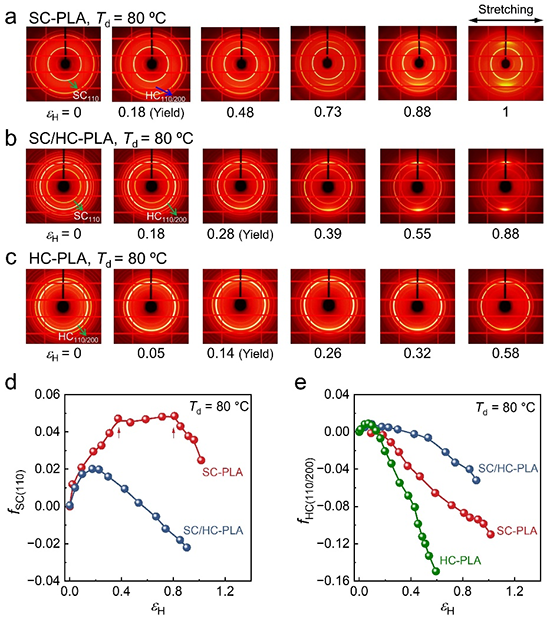

圖1 80 °C拉伸條件下SC-PLA、SC/HC-PLA和HC-PLA在不同應(yīng)變下的二維WAXS圖和取向特性

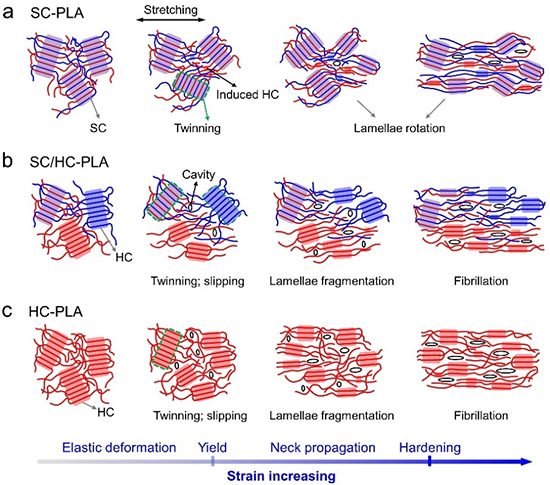

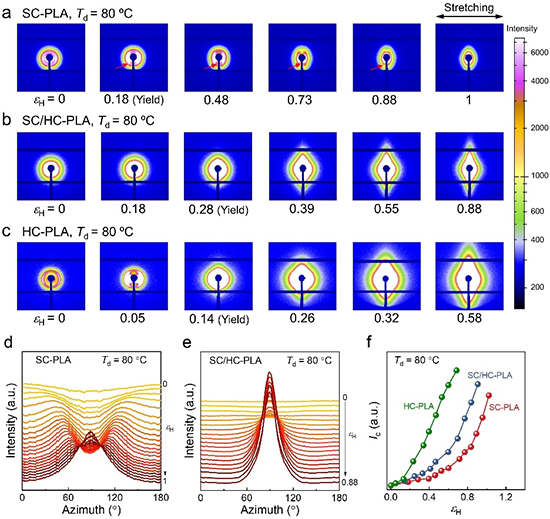

圖3 不同晶型的聚乳酸在拉伸過程中的多層次結(jié)構(gòu)演化示意圖
論文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c00494
- 北化楊衛(wèi)民/李好義團隊《Compos. Part A》：電紡紗線綠色高效短流程制備技術(shù)取得新進展 2025-05-15
- 青科大烏皓/段詠欣/張建明Macromolecules：聚甲基丙烯酸甲酯接枝纖維素納米晶在聚乳酸對映體共混物中選擇性成核機制研究 2025-03-05
- 寧波材料所汪龍/川大楊偉 Macromolecules：具有可控泡孔尺寸的超韌聚乳酸共混物泡沫 2024-11-12
- 哈工大冷勁松院士團隊 ACS Nano 綜述：智能聚合物微球的制備、微觀結(jié)構(gòu)、激勵響應(yīng)特性及其應(yīng)用 2025-05-09
- 暨南大學(xué)寧印教授 Angew：單晶顆粒內(nèi)部微觀結(jié)構(gòu)的空間調(diào)控 2025-05-05
- 中大張澤平/容敏智/章明秋、貴大猶陽 Macromolecules：小角中子散射揭示聚合物可逆互鎖網(wǎng)絡(luò)中子網(wǎng)絡(luò)的微觀結(jié)構(gòu)收斂性 2025-04-22
- 清華大學(xué)徐軍課題組 Macromolecules：在左旋/右旋聚乳酸立構(gòu)復(fù)合晶的次級臨界核尺寸和成核機理研究上取得進展 2023-02-20
