80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  聚氯乙烯（PVC）是一種常見的熱塑性塑料，因?yàn)槠鋬r(jià)格低廉、性能優(yōu)異而被廣泛應(yīng)用于建筑材料、產(chǎn)品包裝、塑料玩具和醫(yī)療器械等領(lǐng)域。PVC本身玻璃化轉(zhuǎn)變溫度（T_g）較高,如果做成軟質(zhì)PVC需要加入大量的增塑劑。目前運(yùn)用最廣泛的PVC增塑劑是鄰苯二甲酸酯類，如鄰苯二甲酸二辛酯（DOP），這是一類種小分子增塑劑，其增塑效果較好，不過在使用時(shí)增塑劑會(huì)逐漸遷出，不但影響了增塑的效果，析出的鄰苯二甲酸酯類接觸人體后更會(huì)對(duì)人體產(chǎn)生危害，這也大大限制了軟質(zhì)聚氯乙烯在食品包裝和醫(yī)療器械領(lǐng)域的應(yīng)用。

  北京化工大學(xué)馮岸超副教授和澳大利亞湯華燊、莫阿德教授在利用可逆加成斷裂鏈轉(zhuǎn)移（RAFT）聚合方法制備聚氯乙烯及聚氯乙烯基增塑劑領(lǐng)域經(jīng)驗(yàn)豐富，他們?cè)?jīng)用RAFT和開環(huán)聚合（ROP）的方法成功制備出了窄分子量分布的氯乙烯-聚己內(nèi)酯嵌段共聚物（PVC-b-PCL），這種嵌段聚合物是一種新型的聚氯乙烯基大分子增塑劑，增塑效果可以與傳統(tǒng)的DOP媲美，并且遷出實(shí)驗(yàn)表明這是一種具有無遷出特性的增塑劑，是新一代環(huán)保型的聚氯乙烯基增塑劑（Macromolecules 2019, 52, 1746 -1756）。之后他們又提出了一種新的基于RAFT聚合的聚氯乙烯基增塑劑合成制備的通用方法，為制備各種聚氯乙烯基增塑劑展現(xiàn)了一個(gè)通用的制備方法，例如可以制備得到雜臂星形的聚氯乙烯-聚丙烯酸丁酯嵌段共聚物star-[PVC-b-PBA;(PBA)₂]，這種雜臂星形嵌段共聚物可以作為一種具有無遷出特性的聚氯乙烯基增塑劑（Macromolecules 2020, 53, 4465 -4479）�；谝延械姆e累，最近他們又提出了一種新的基于RAFT聚合的聚氯乙烯基增塑劑的制備方法，如圖1所示。

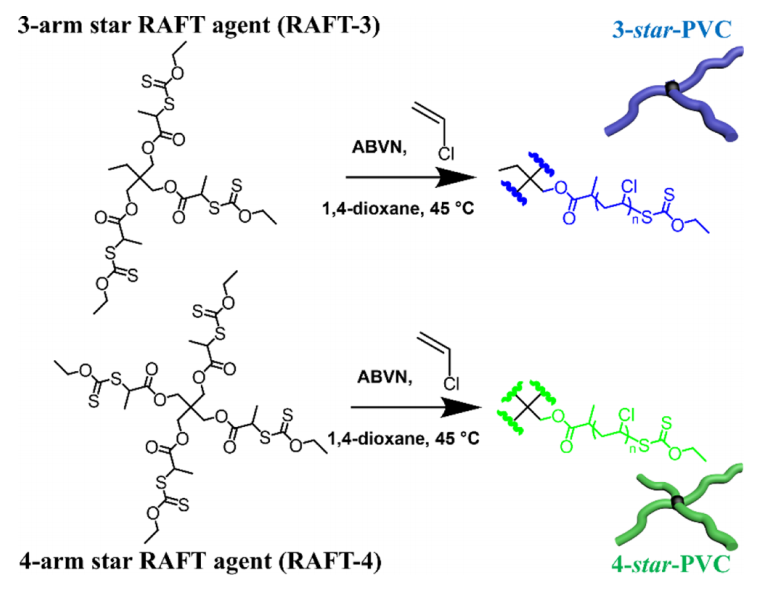

圖1 三臂星形和四臂星形聚氯乙烯的制備方法

  眾所周知，隨著聚合物相對(duì)分子質(zhì)量的降低，聚合物的玻璃化轉(zhuǎn)變溫度會(huì)逐漸的降低，同時(shí)在聚合物相對(duì)分子質(zhì)量一定的情況下，聚合物的支鏈越多，平均每條支鏈的重復(fù)單元數(shù)目越少，所以聚合物總的玻璃化轉(zhuǎn)變溫度更低。所以為了制備出可用于聚氯乙烯增塑的低玻璃化轉(zhuǎn)變溫度的聚氯乙烯聚合物，他們?cè)诮档途酆衔锵鄬?duì)分子質(zhì)量的同時(shí)也要增加聚合物的臂數(shù)。實(shí)驗(yàn)結(jié)果與上述的設(shè)計(jì)思路相符合（圖2），與相對(duì)分子質(zhì)量最低的三臂星形聚合物3-star-PVC-1 (M_n=1300)的玻璃化轉(zhuǎn)變溫度（4.9℃）相比，相對(duì)分子質(zhì)量最低的四臂星形聚合物4-star-PVC-1 (M_n=1300)具有最低的玻璃化轉(zhuǎn)變溫度（-7.6℃），并且相應(yīng)的數(shù)據(jù)與Flory-Fox方程符合較好。

圖2 玻璃化轉(zhuǎn)變溫度與RAFT合成的不同結(jié)構(gòu)的PVC的相關(guān)關(guān)系

  為了驗(yàn)證這種低玻璃化轉(zhuǎn)變溫度的3-star-PVC-1和4-star-PVC-1作為聚氯乙烯增塑劑的效果，相應(yīng)的增塑后的聚氯乙烯進(jìn)行了拉伸測(cè)試（圖3）。從應(yīng)力-應(yīng)變曲線可以看出，3-star-PVC-1和4-star-PVC-1作為增塑劑，可以顯著的降低增塑聚的氯乙烯的模量并提高斷裂伸長(zhǎng)率，并且在3-star-PVC-1和4-star-PVC-1添加量10%的情況下，就可以達(dá)到DOP增塑劑添加量30%時(shí)的斷裂伸長(zhǎng)率的效果，這種增塑效率更高的增塑劑可以大大減少實(shí)際使用中的增塑劑的用量。

圖3 不同添加量的3-star-PVC-1、4-star-PVC-1和DOP增塑劑：（a）應(yīng)力-應(yīng)變曲線；（b）斷裂伸長(zhǎng)率數(shù)值；（c）拉伸強(qiáng)度數(shù)值。

  另外值得注意的一點(diǎn)是，這種3-star-PVC-1和4-star-PVC-1增塑的聚氯乙烯的應(yīng)力-應(yīng)變曲線出現(xiàn)了獨(dú)特的“冷拉”的現(xiàn)象，這一方面體現(xiàn)了純聚氯乙烯增塑劑增塑過程中聚氯乙烯本身的拉伸特點(diǎn)，因?yàn)槲丛鏊艿木勐纫蚁⿷?yīng)力-應(yīng)變曲線中也有冷拉的現(xiàn)象；另一方面說明3-star-PVC-1和4-star-PVC-1這類聚氯乙烯增塑劑可以使增塑的聚氯乙烯的分子量更柔順而具有更低的模量（圖4），從而可以比DOP這種小分子增塑劑具有更好的增塑效果。

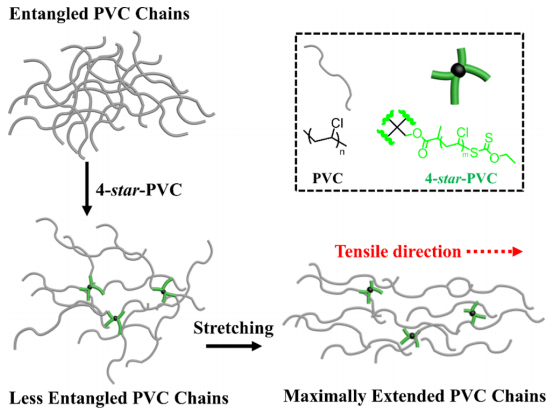

圖4 四臂星形聚氯乙烯增塑劑增塑聚氯乙烯的機(jī)理

  該項(xiàng)成果以“All-PVC” Flexible Poly(vinyl Chloride): Nonmigratory Star-Poly(vinyl Chloride) as Plasticizers for PVC by RAFT Polymerization為題在線發(fā)表在高分子領(lǐng)域權(quán)威期刊Macromolecules上，第一作者為博士生孫中鶴（現(xiàn)為北京航空航天大學(xué)化學(xué)學(xué)院博士后），通訊作者為北京化工大學(xué)馮岸超副教授，共同通訊作者為澳大利亞莫納什大學(xué)湯華燊教授以及澳大利亞聯(lián)邦科學(xué)與工業(yè)研究組織（CSIRO）莫阿德教授。該工作得到了國(guó)家自然科學(xué)基金（21704001），中央高校基本科研專項(xiàng)資金（buctrc201724）和北京化工大學(xué)軟物質(zhì)科學(xué)與工程高精尖創(chuàng)新中心的資助。

  論文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.1c00616
