環(huán)形高分子鏈具有獨(dú)特的閉環(huán)結(jié)構(gòu)，其與線形鏈的尺寸和動力學(xué)行為具有巨大的差異，從而受到高分子物理、高分子材料、生物物理、化學(xué)化工等領(lǐng)域?qū)W者們的廣泛關(guān)注。大家知道，在線形鏈熔體中，只需要添加極少量的環(huán)形鏈，體系的流變性能就會發(fā)生顯著的變化，如：熔體的黏度顯著增加。因此，含環(huán)共混體系是一類極具應(yīng)用前景的功能型復(fù)合材料體系。然而，在線–環(huán)共混體系中，環(huán)形高分子的靜態(tài)與動態(tài)性質(zhì)仍然存在諸多基礎(chǔ)性問題未解決，嚴(yán)重限制了該體系的精準(zhǔn)設(shè)計及應(yīng)用。本工作的目標(biāo)就是：揭示線形高分子體系中，示蹤環(huán)的基本靜態(tài)性質(zhì)（尺寸）和基本動力學(xué)量（自擴(kuò)散系數(shù)）呈現(xiàn)復(fù)雜變化規(guī)律的分子圖像。
六年前，美國佛羅里達(dá)州立大學(xué)（Florida State University）著名高分子物理學(xué)家Shanbhag及合作者基于一種常用的模擬方法——蒙特卡洛（Monte Carlo）方法，發(fā)現(xiàn)了一種極為有趣的現(xiàn)象[1]：在線–環(huán)共混體系中，當(dāng)線形鏈與環(huán)形鏈可以相互貫穿時，環(huán)形鏈的尺寸顯著增大。Shanbhag團(tuán)隊通過系列論證，給出了一種自洽的物理解釋：“局部溶劑效應(yīng)”，即：當(dāng)線–環(huán)高分子鏈可以貫穿時，線形高分子鏈?zhǔn)弓h(huán)形高分子鏈發(fā)生溶脹。如果該現(xiàn)象客觀存在，那么這將是改變教科書的研究結(jié)果。其原因是：從熱力學(xué)角度看，鏈的貫穿性并不改變其相空間，即：只要時間足夠長，任何鏈構(gòu)象均可實(shí)現(xiàn)。從而，讀者們可以獲得與Shanbhag團(tuán)隊完全相反的結(jié)論：示蹤環(huán)形鏈的尺寸與線–環(huán)高分子鏈的貫穿性質(zhì)無關(guān)。
為了解決上述矛盾，中國科學(xué)院長春應(yīng)用化學(xué)研究所（長春應(yīng)化所）安立佳院士和盧宇源研究員團(tuán)隊采用與Shanbhag團(tuán)隊完全相同的模擬方法，重復(fù)了他們的結(jié)果，發(fā)現(xiàn)：鏈的貫穿性確實(shí)可改變示蹤環(huán)的尺寸（如圖1a所示）；然而，敏銳地察覺到，基于蒙特卡洛方法獲得的鏈的可貫穿體系與不可貫穿體系的鏈構(gòu)象存在區(qū)別，即：前者存在鏈交叉構(gòu)象，而后者沒有。為了證明該區(qū)別就是Shanbhag團(tuán)隊發(fā)現(xiàn)該有趣現(xiàn)象的原因，盧宇源研究員對可貫穿體系的模型進(jìn)行了一種獨(dú)特的設(shè)計：在高分子運(yùn)動過程中，允許鏈交叉，但是鏈交叉后讓其繼續(xù)運(yùn)動，直到不再交叉為止；谠摳倪M(jìn)的模型，安立佳院士和盧宇源研究員團(tuán)隊發(fā)現(xiàn)：無論線–環(huán)高分子鏈?zhǔn)欠癜l(fā)生貫穿，示蹤環(huán)的尺寸幾乎完全相同（如圖1b所示）。上述結(jié)果表明：Shanbhag團(tuán)隊發(fā)現(xiàn)的該有趣現(xiàn)象不是由局部溶劑效應(yīng)所致。
為了描述線形高分子體系中示蹤環(huán)的動力學(xué)機(jī)制，上世紀(jì)八十年代以來，科學(xué)家們先后提出了三種機(jī)理：如圖2所示，限制蠕動（Restraint Reptation）機(jī)理[2]、單鏈穿行（Once-Threaded）機(jī)理[3]和約束釋放（Constraint Release）機(jī)理[4]，這三種機(jī)理分別對應(yīng)于三種物理圖像：第一種對應(yīng)于沒有線–環(huán)嵌套，第二種對應(yīng)于環(huán)形鏈中存在一條線形鏈，第三種對應(yīng)于環(huán)形鏈中存在多條線形鏈。理論上，基于每種物理圖像均可以推導(dǎo)出示蹤環(huán)的自擴(kuò)散系數(shù)（D）對環(huán)或線形鏈鏈長的標(biāo)度率，見圖2中對應(yīng)的表達(dá)式。這些表達(dá)式目前已經(jīng)成為高分子物理學(xué)的通識性知識。

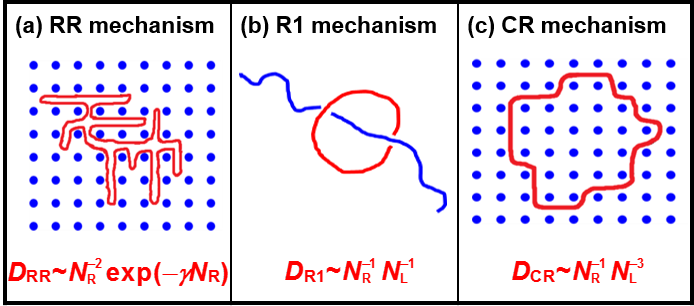

圖2 （a）限制蠕動機(jī)理、（b）單鏈穿行機(jī)理和（c）約束釋放機(jī)理的示意圖。圖中紅色線代表環(huán)形高分子鏈，藍(lán)色的點(diǎn)或線代表線形高分子鏈。
安立佳院士和盧宇源研究員團(tuán)隊在好奇心的驅(qū)使下，對不同鏈長的線形鏈和環(huán)形鏈體系進(jìn)行了模擬，發(fā)現(xiàn)了系列規(guī)律，其中部分規(guī)律與前述三種機(jī)理不兼容。例如：（1）當(dāng)環(huán)形高分子鏈相對較短時，自擴(kuò)散系數(shù)與線形鏈鏈長無關(guān)（圖3a，與限制蠕動機(jī)理的表達(dá)式一致），從而，該體系中應(yīng)該幾乎無線–環(huán)嵌套；然而，經(jīng)過線–環(huán)嵌套實(shí)測分析發(fā)現(xiàn)：示蹤環(huán)與一條或多條線形高分子鏈發(fā)生嵌套的概率大于0.5（圖3b），明顯與限制蠕動機(jī)理的物理圖像不符。（2）當(dāng)環(huán)形高分子鏈相對較長時，經(jīng)過線–環(huán)嵌套實(shí)測分析發(fā)現(xiàn)：示蹤環(huán)幾乎全部至少與2條線形鏈發(fā)生嵌套（圖3c），與約束釋放機(jī)理的物理圖像一致，從而自擴(kuò)散系數(shù)對線形鏈鏈長的標(biāo)度指數(shù)應(yīng)該為–3，而模擬結(jié)果表明：標(biāo)度指數(shù)為–1.4，遠(yuǎn)大于約束釋放機(jī)理的預(yù)測值，而與單鏈穿行機(jī)理的預(yù)測結(jié)果相對靠近。

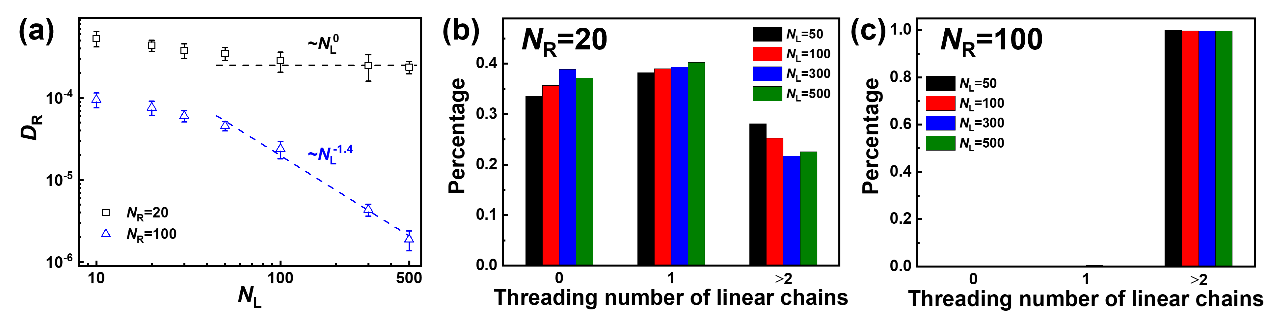

圖3 （a）環(huán)形高分子鏈擴(kuò)散系數(shù)對線形高分子鏈鏈長的標(biāo)度關(guān)系；在線形高分子熔體中相對較短（b）和相對較長（c）環(huán)形鏈與線形高分子鏈發(fā)生嵌套的概率分布。
為了揭示計算機(jī)模擬結(jié)果與這些經(jīng)典的通識性知識之間的矛盾，安立佳院士和盧宇源研究員團(tuán)隊在反復(fù)核對模擬結(jié)果和重新確認(rèn)經(jīng)典表達(dá)式后發(fā)現(xiàn)，上述三個機(jī)理均基于一種簡單的極限假設(shè)：線–環(huán)高分子鏈要么不嵌套，要么“深度嵌套”，即，環(huán)形高分子鏈需要遠(yuǎn)大于其運(yùn)動出自身尺寸所需要的時間，才能逃離原嵌套線形鏈的束縛。盧宇源研究員基于物理直覺，認(rèn)為：對于大多數(shù)線形鏈，并不滿足上述條件，從而大膽地提出了一個全新機(jī)理“接觸嵌套（Touch-Threading，圖4插圖）”，即：線–環(huán)共混體系中，存在極大的概率出現(xiàn)如下情況：環(huán)形高分子鏈運(yùn)動出自身尺寸所需時間大于逃離原嵌套線形鏈的束縛時間。接下來，該團(tuán)隊通過定量的分析，證實(shí)了該圖像（圖4）。

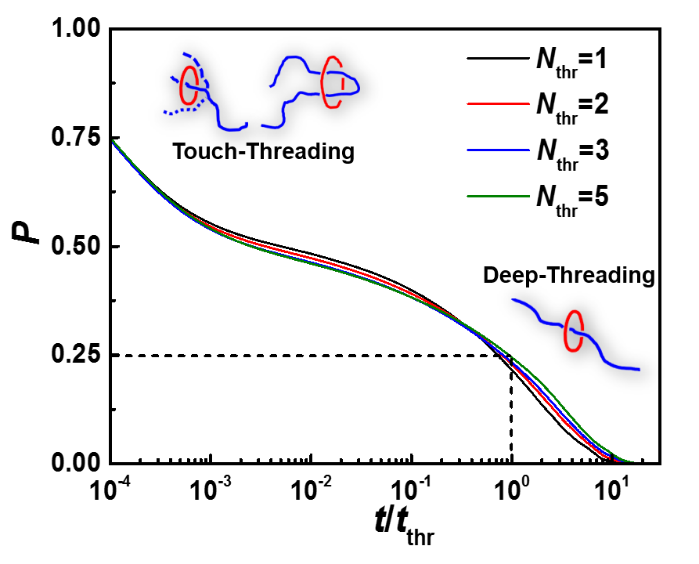

圖4 線–環(huán)高分子鏈嵌套結(jié)構(gòu)隨時間的演化情況。
基于“接觸嵌套”機(jī)理，（1）對于相對較短的環(huán)形高分子鏈，雖然存在大量的線–環(huán)嵌套，但是絕大多數(shù)嵌套符合“接觸嵌套”圖像，從而示蹤環(huán)的擴(kuò)散性質(zhì)表現(xiàn)為類-限制蠕動機(jī)理，自擴(kuò)散系數(shù)與線形鏈鏈長幾乎無關(guān)（圖3a）；（2）當(dāng)環(huán)形高分子鏈相對較長時，雖然絕大多數(shù)示蹤環(huán)與多條線形鏈發(fā)生嵌套，但是大多數(shù)情況下只有1-2條符合“深度嵌套”圖像，從而示蹤環(huán)的自擴(kuò)散系數(shù)處于約束釋放機(jī)理和單鏈穿行機(jī)理預(yù)測的數(shù)值之間。這樣，就可以很好地理解上述矛盾。
該工作以“Size and Dynamics of a Tracer Ring Polymer Embedded in a Linear Polymer Chain Melt Matrix”為題發(fā)表在學(xué)術(shù)期刊《Macromolecules》上。文章第一作者是長春應(yīng)化所博士生莫江洋，通訊作者是盧宇源研究員。該研究得到了國家重點(diǎn)研發(fā)計劃項目和國家自然科學(xué)基金項目的支持。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.1c02388
參考文獻(xiàn)
1. Crysup B., Shanbhag S. What happens when threading is suppressed in blends of ring and linear polymers? Polymers 2016, 8 (12): 409
2. Lang M., Fischer J., Sommer J.-U. Effect of topology on the conformations of ring polymers Macromolecules 2012, 45 (18): 7642-7648
3. Klein J. Dynamics of entangled linear, branched, and cyclic polymers Macromolecules 1986, 19 (1): 105-118
4. Mills P. J., Mayer J. W., Krame E. J., Hadziioannou G., Lutz P., Strazielle C., Rempp P., Kovacs A. J. Diffusion of polymer rings in linear polymer matrices Macromolecules 1987, 20 (3): 513-518
5. Iyer B. V. S., Lele A. K., Shanbhag S. What is the size of a ring polymer in a ring-linear blend? Macromolecules 2007, 40 (16): 5995-6000
6. Graessley W. W. Entangled linear, branched and network polymer systems - Molecular Theories Adv. Polym. Sci. 1982, 47: 67-117
- 華科大趙彥兵/楊祥良教授 AFM: 提出射頻動力學(xué) - 一種新的腫瘤動力學(xué)治療模式 2025-04-27
- 香港城大朱平安、柴愚《Newton》：熱液滴的自潤滑彈跳 2025-03-07
- 東華大學(xué)朱美芳院士/徐桂銀團(tuán)隊 JACS: 陰離子錨定隔膜提升鈉離子傳輸動力學(xué) 2025-03-05
