西安工程大學樊威教授團隊《Compos. Part B-Eng.》：在智能3D紡織復合材料方面取得重要進展
2022-08-19  來源：高分子科技

  先進3D紡織復合材料，如3D編織、3D針織、3D編織和3D縫合復合材料廣泛應用在航空航天領域。在長期的使用過程中，3D紡織復合材料的內部不可避免地會發生一些疲勞損傷，例如微裂紋、局部纖維斷裂等。雖然這種微觀損傷可能不會顯著降低先進3D紡織復合材料的整體力學性能，但它會逐漸演化直到宏觀損傷，導致結構件的災難性失效。因此，實時在線損傷監測對于3D紡織復合材料的安全服役至關重要。


  西安工程大學樊威教授團隊制備了一種聚偏二氟乙烯壓電紗線（PVDF壓電紗線），用于先進3D紡織復合材料的實時損傷監測。如圖1所示，通過靜電紡在碳纖維表面包覆一層PVDF納米纖維得到CF@PVDF納米包覆紗，然后將碳纖維通過二維編織工藝編織在CF@PVDF納米包覆紗上得到CF@PVDF@CF壓電紗線。為了防止在后續固化過程中樹脂過度浸入影響紗線的壓電信號，通過共軛靜電紡絲技術將聚氨酯（PU）包覆在CF@PVDF@CF壓電紗上，最終得到PVDF壓電紗線。隨后，將PVDF壓電紗線與碳纖維進行三向正交織物的織造，通過RTM固化工藝得到三向正交壓電復合材料(3DOPC)，如圖2所示。


圖1 PVDF壓電紗線的制備工藝及形貌


圖2 3D機織復合材料的制備與力學性能分析


  如圖3所示，首先，對PVDF壓電紗線進行了壓電效應進行測試，以確定壓電信號的產生來自于PVDF；其次，測試了不同長度和不同頻率下壓電紗線產生的壓電信號，得出當壓電紗線長度為15 cm和頻率為4 Hz時，可以產生1 V左右的壓電信號并且在高頻率下可以穩定維持3200次壓電輸出。


圖3 PVDF壓電紗線的電信號響應測試


  將PVDF壓電紗線嵌入到3D正交復合材料中，通過三點彎曲試驗實現了對先進3D紡織復合材料的在線健康監測，如圖4所示。通過彎曲疲勞和模態試驗得出，本工作中提出的PVDF壓電紗線傳感器可實現長期、低頻、高頻和穩定的監測，如圖5-6所示。從而在復合材料壓電傳感器的損傷監測中顯示出良好的潛力和廣泛的應用。

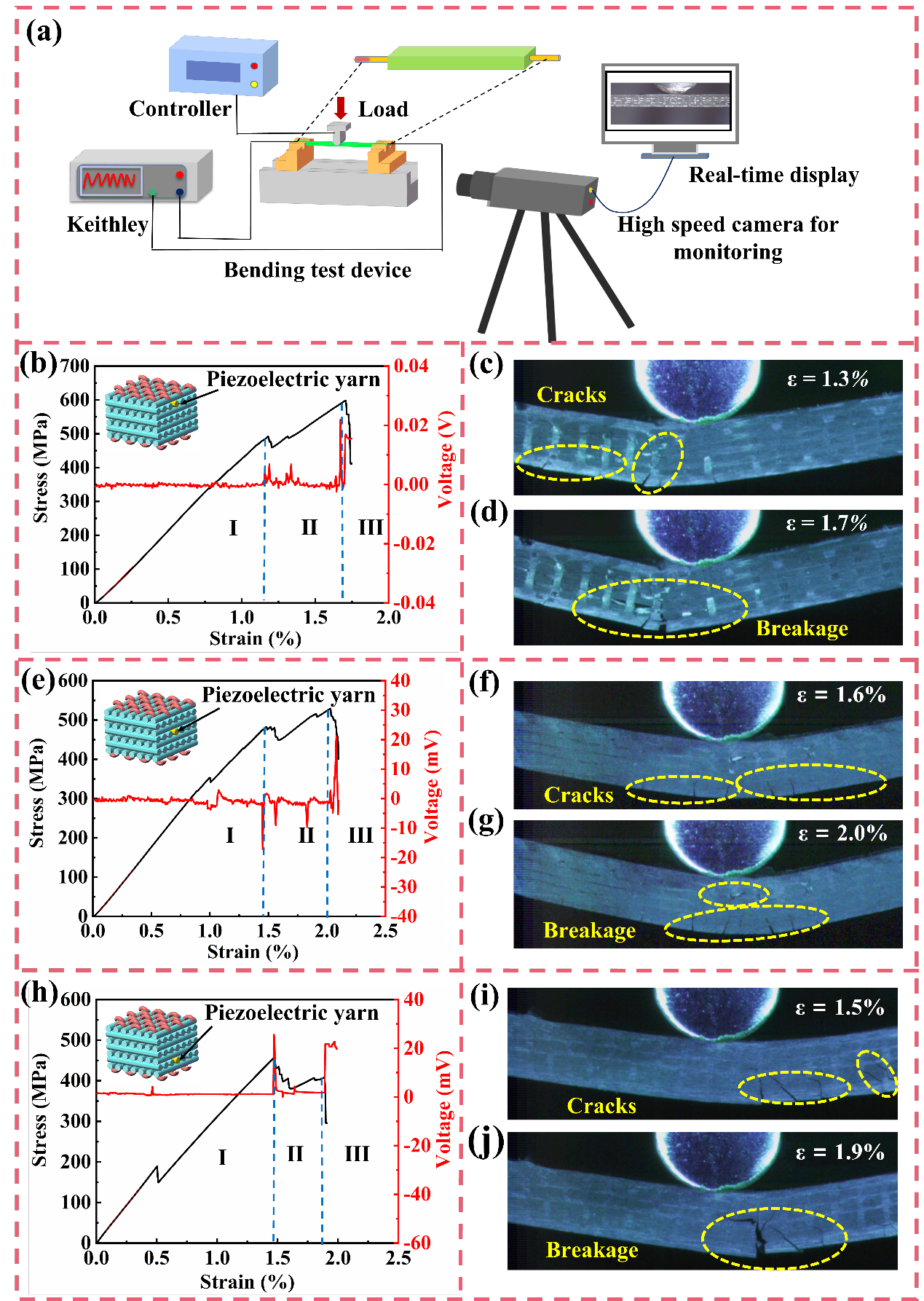

圖4靜態三點彎曲試驗與PVDF壓電紗線電信號的響應關系


 圖5 建立三點彎曲疲勞試驗與PVDF壓電紗線電信號的響應關系。

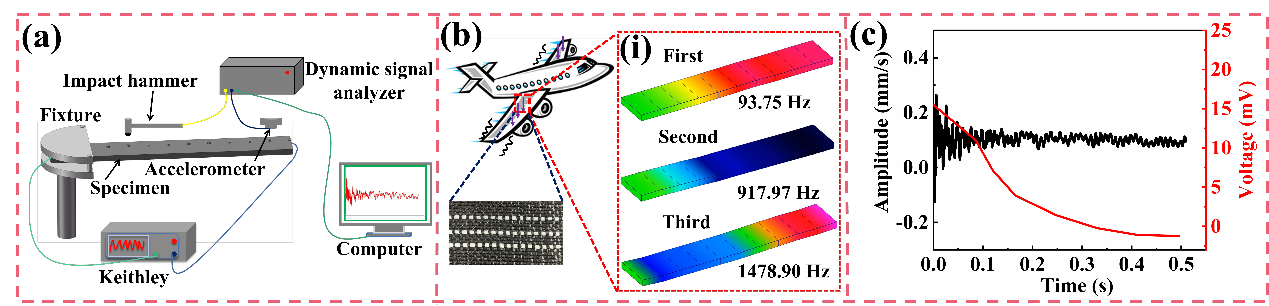

 圖6 模態測試過程中3DOPC振動幅度與產生的電信號之間的響應關系


  綜上所述，壓電紗線可以嵌入到各種3D織物中，以監測復合材料的健康狀態。此外，微觀和宏觀損傷可以通過不同的壓電信號來識別，因?yàn)槲⒂^和宏觀損傷引起的振動程度不同。彎曲疲勞試驗表明，壓電紗線的信號監測可以持續到復合材料失效階段之后。彎曲模態測試結果表明，壓電紗線足夠精確，可以檢測到低級振動問題。從而使得先進3D紡織復合材料的實時監測成為可能并廣泛應用在各種領域，如將該智能三向正交復合材料用作飛機機翼的結構件，可以實現對機翼健康性能的實時監測，避免因長期微裂紋積累導致的突然失效造成的災難性后果。


  該工作以研究論文形式發表在復合材料領域TOP期刊Composites Part B: Engineering 上（中科院大類一區，IF=11.322）。第一作者為西安工程大學樊威教授團隊碩士研究生康敬玉，共同第一作者劉濤副教授，通訊作者為樊威教授，合作者包括北京納米能源所董凱副研究員，西安交通大學王淑娟副教授，陜西省紡織研究院有限公司白媛，西安工程大學碩士研究生陸瑤、陸琳琳、姚瑩、李博。該研究得到國家自然科學基金面上項目、中央軍委裝備發展部裝備項目管理中心超高溫結構復合材料重點實驗室、咸陽市科學技術局重點研發計劃、陜西省高？茀f(xié)青年人才托舉項目、陜西省技術創新指導專項規劃、西安市科學技術局重大科技成果就地轉化資助項目的資助。


  論文鏈接：https://doi.org/10.1016/j.compositesb.2022.110229
