80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
蘇大馬萬里/劉澤柯、華工李遠《Adv. Mater.》: 開殼雙自由基分子敏化電子傳輸層實現(xiàn)高效量子點太陽能電池
2023-03-06  來源：高分子科技

  氧化鋅（ZnO）納米顆粒（NP）作為光伏器件中一種優(yōu)異的電子傳輸層（ETL）材料已被廣泛應用。然而，ZnO NP的固有表面缺陷很容易導致載流子的嚴重復合。探索ZnO NP的有效鈍化方法對于實現(xiàn)高效器件性能至關(guān)重要。


  蘇州大學馬萬里、劉澤柯課題組和華南理工大學李遠課題組合作在《Advanced Materials》期刊上發(fā)表了題為“Open-shell Diradical-sensitized Electron Transport Layer for High-Performance Colloidal Quantum Dot Solar Cells”的文章（DOI: 10.1002/adma.202212184）。首次探索了通過引入穩(wěn)定的有機開殼給體-受體型雙自由基分子來提高ZnO電子傳輸層的性能。雙自由基分子的高給電子特性可以有效地鈍化ZnO的深能級陷阱態(tài)并提高ZnO薄膜的導電性。該自由基策略的獨特優(yōu)勢在于，其鈍化效果與雙自由基分子的給電子能力高度相關(guān)，因此可以通過分子化學結(jié)構(gòu)的合理設(shè)計來精確控制其給電子和鈍化能力。該策略被應用于硫化鉛（PbS）膠體量子點（CQD）太陽能電池，獲得了13.54%的光電轉(zhuǎn)換效率（PCE），是基于直接合成PbS量子點墨水體系的最高效率。


圖1 (a) Flu-C8、Flu-EH和TPAOMe-C8的分子結(jié)構(gòu); (b) PbS量子點太陽能電池器件結(jié)構(gòu); (c) Flu-C8、Flu-EH和TPAOMe-C8的電子自旋共振光譜; (d) Flu-C8、Flu-EH和TPAOMe-C8的吸收光譜; (e) ZnO、Flu-C8、Flu-EH和TPAOMe-C8的能級示意圖; (f-h) Flu-C8、Flu-EH和TPAOMe-C8的循環(huán)伏安（CV）測試曲線。.

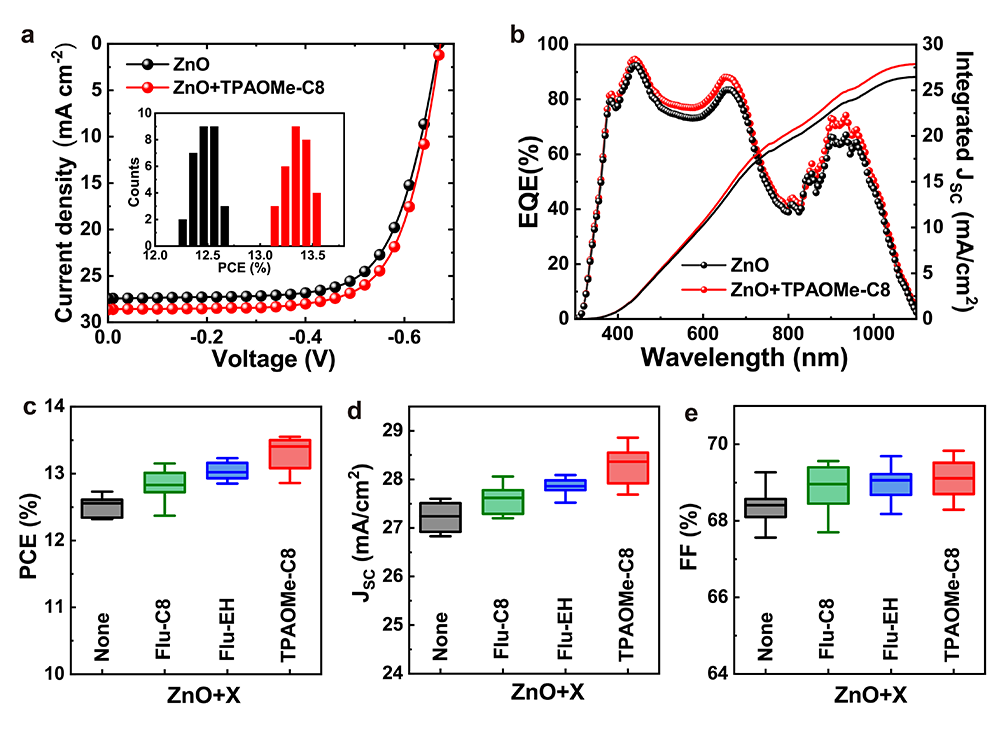

圖2 (a)優(yōu)化后的PbS量子點器件在AM 1.5G, 100 mW/cm2的太陽光照射下的電流-電壓特性曲線; (b)優(yōu)化后的PbS量子點器件的外量子效率曲線和積分電流密度; (c-e)基于不同雙自由基分子敏化后的PbS量子點太陽能電池的PCE、Jsc和Voc分布。


圖3 (a,b) ZnO和雙自由基分子敏化ZnO薄膜的穩(wěn)態(tài)光致發(fā)光（PL）和時間分辨PL（TRPL）光譜（在550nm處探測）; (c)TPAOMe-C8和TPAOMe-C8敏化ZnO的ESR譜; (d,e)存在氧空位缺陷時的ZnO導帶和價帶DFT計算電子云分布; (f,g)TPAOMe-C8敏化后ZnO導帶和價帶DFT計算電子云分布。

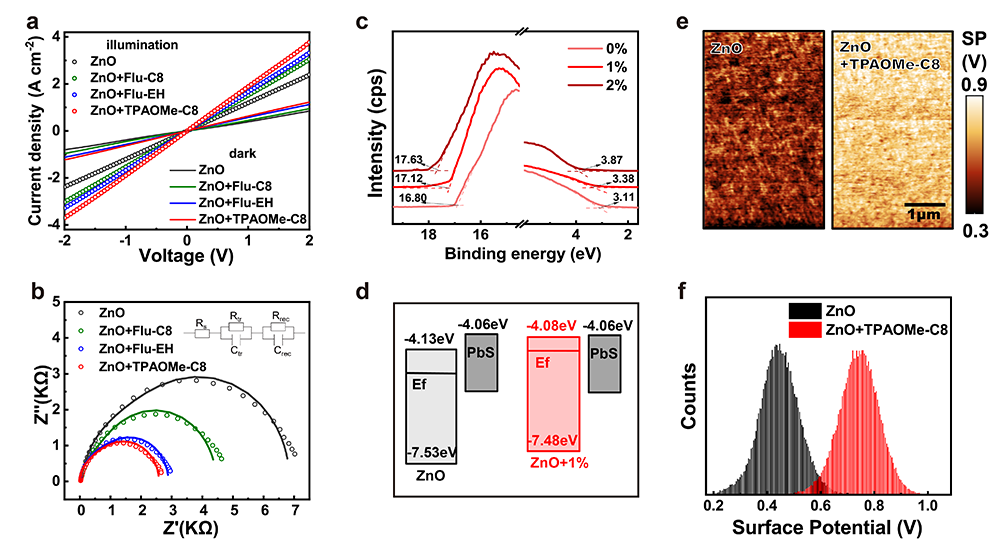

圖4 (a)光照和暗態(tài)下，ITO/ZnO(+雙自由基分子)/Al結(jié)構(gòu)器件的J-V特性曲線; (b)純ZnO和雙自由基分子敏化ZnO制備的PbS量子點器件阻抗譜; (c)不同濃度的TPAOMe-C8敏化ZnO薄膜的紫外光電子能譜圖; (d) 純ZnO和1%TPAOMe-C8敏化ZnO與PbS活性層能級的示意圖; (e)純ZnO和1%TPAOMe-C8敏化ZnO薄膜的接觸電位差圖像; (f)純ZnO和1%TPAOMe-C8敏化ZnO薄膜的表面電位直方分布圖。


圖5 (a,b) ZnO/PbS和ZnO+TPAOMe-C8/PbS的偽彩色瞬態(tài)吸收光譜; (c)在980nm處探測的ZnO/PbS和ZnO+TPAOMe-C8 /PbS膜的歸一化瞬態(tài)吸收動力學曲線。


  原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202212184

版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
