80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  作為一種新興的制冷技術(shù)，被動(dòng)式日間輻射制冷技術(shù)（PDRC）利用大氣窗口（ATW，8-13μm）通過(guò)輻射換熱將物體表面熱量傳輸到-270°C外太空，并通過(guò)增強(qiáng)太陽(yáng)光譜（0.3-2.5μm）的反射率來(lái)減少熱量吸收。在不消耗任何能源的情況下實(shí)現(xiàn)溫度降低，可廣泛應(yīng)用于零能耗建筑、太陽(yáng)能電池、戶外電力設(shè)備等場(chǎng)景。但現(xiàn)有的PDRC技術(shù)缺乏自適應(yīng)調(diào)控輻射特性能力，在寒冷冬季持續(xù)冷卻物體導(dǎo)致供暖能耗顯著增加，入射太陽(yáng)輻射功率（~1000W/m²）與輻射制冷功率（~100W/m²）間近十倍的差異使得ATW的高效調(diào)控變得困難。因此，迫切需要開(kāi)發(fā)針對(duì)太陽(yáng)光的具備自適應(yīng)光譜調(diào)控能力的PDRC技術(shù)來(lái)實(shí)現(xiàn)“冬暖夏涼”。

  近日，哈爾濱工業(yè)大學(xué)王富強(qiáng)教授課題組與中建中環(huán)合作，針對(duì)太陽(yáng)輻射功率是輻射制冷功率近十倍這一特點(diǎn)，受納米比亞變色龍跨季節(jié)自適應(yīng)皮膚控溫啟發(fā)，將溫度自適應(yīng)輻射調(diào)控技術(shù)與PDRC技術(shù)有效結(jié)合。針對(duì)目前輻射制冷涂層寒冷季節(jié)增加額外采暖能耗的問(wèn)題，提出了一種高溫制冷、低溫吸熱的“冬暖夏涼”仿生變色龍跨季節(jié)自適應(yīng)控溫輻射制冷涂層并探索其應(yīng)用潛力。設(shè)計(jì)并制備的具有顏色可變性的溫度自適應(yīng)輻射冷卻涂層（TARCC）實(shí)現(xiàn)了41%的可見(jiàn)光調(diào)節(jié)能力，跨季節(jié)戶外測(cè)試證實(shí)其可靠性：在夏季，TARCC表現(xiàn)出高太陽(yáng)反射率(～93%)和大氣透射窗發(fā)射率 (～94%)，實(shí)現(xiàn)低于環(huán)境溫度6.5 °C。冬季，TARCC的深色強(qiáng)烈吸收太陽(yáng)輻射，實(shí)現(xiàn)高于環(huán)境溫度4.3 °C。TARCC在中緯度地區(qū)每年可節(jié)省高達(dá)20%的能源，并可增加55%的適宜小時(shí)數(shù)。該工作為自適應(yīng)控溫輻射制冷技術(shù)的實(shí)際應(yīng)用提供了新的研究思路，設(shè)計(jì)制備的TARCC以其低成本、易于準(zhǔn)備和簡(jiǎn)單的結(jié)構(gòu)，有望實(shí)現(xiàn)可持續(xù)和舒適的室內(nèi)環(huán)境。

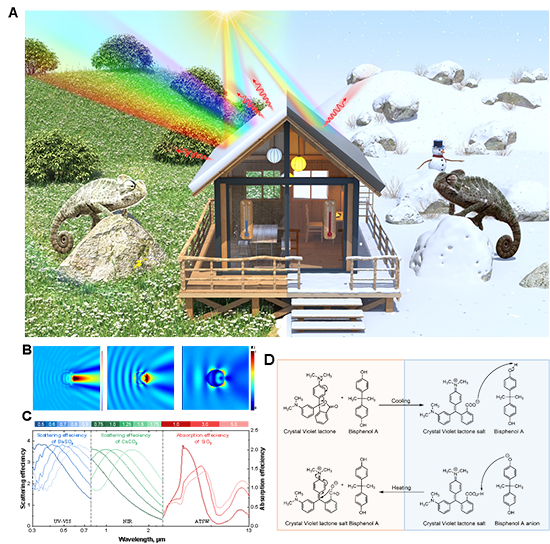

圖1. 自適應(yīng)輻射制冷涂層（TARCC）的理論設(shè)計(jì)。（A）TARCC在不同季節(jié)的工作原理示意圖；（B）不同粒子在不同入射光下的電場(chǎng)強(qiáng)度圖；（C）非均一混合粒徑設(shè)計(jì)；（D）自適應(yīng)控溫變色機(jī)理。

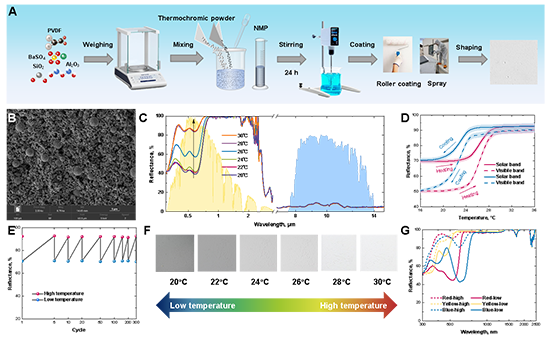

圖2. TARCC的制備和表征。（A）制備過(guò)程示意圖；（B）SEM圖像；（C）不同溫度下的光譜特性；（D）升溫和降溫過(guò)程的平均光譜反射率；（E）熱循環(huán)穩(wěn)定性；（F）不同溫度下的顏色響應(yīng)；（G）顏色拓展性。

圖3. 自適應(yīng)輻射制冷涂料戶外測(cè)試。（A）標(biāo)準(zhǔn)化實(shí)驗(yàn)裝置示意圖及實(shí)物圖；（B）不同環(huán)境溫度和太陽(yáng)輻照度下的溫度對(duì)比；不同材料在炎熱季節(jié)（夏季，C）、寒冷季節(jié)（冬季，D）以及過(guò)渡季節(jié)（春季/秋季，E）的溫度對(duì)比。

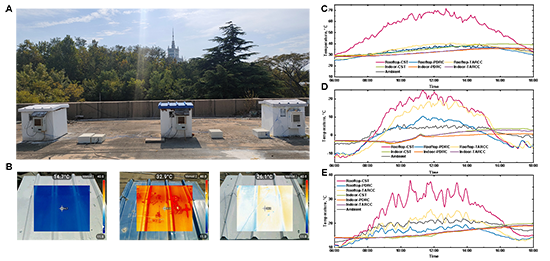

圖4. TARCC在戶外建筑的應(yīng)用測(cè)試。（A）三座相同的戶外建筑，分別涂有輻射制冷涂層/彩鋼瓦/自適應(yīng)輻射制冷涂層；（B）建筑屋頂?shù)募t外熱圖像；不同建筑在炎熱季節(jié)（夏季，C）、寒冷季節(jié)（冬季，D）和過(guò)渡季節(jié)（春季/秋季，E）的室外溫度對(duì)比。

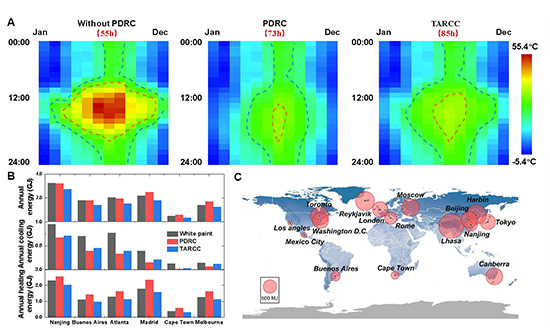

圖5. 節(jié)能潛力分析。（A）不同材料屋頂表面溫度的適宜小時(shí)數(shù)對(duì)比；（B）全球典型城市能耗分析；（C） 全球涂料節(jié)能潛力圖。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.nanolett.3c02733

課題組相關(guān)進(jìn)展

哈爾濱工業(yè)大學(xué)王富強(qiáng)《Nano Energy》：仿生人體皮膚褶皺結(jié)構(gòu)的高效輻射制冷涂層

https://www.sciencedirect.com/science/article/pii/S2211285521006327

哈爾濱工業(yè)大學(xué)王富強(qiáng)《Advanced Optical Materials》封面文章：具有多波段輻射調(diào)節(jié)性能的低成本、可規(guī)�；a(chǎn)的仿生輻射制冷玻璃

https://onlinelibrary.wiley.com/doi/full/10.1002/adom.202202031

哈爾濱工業(yè)大學(xué)王富強(qiáng)《ACS Photonics》封面文章：兼顧光學(xué)性能和應(yīng)用需求的仿生皮膚輻射制冷織物

https://pubs.acs.org/doi/full/10.1021/acsphotonics.3c00241

哈爾濱工業(yè)大學(xué)王富強(qiáng)《Applied Energy》：具備遮蓋層的日間輻射制冷涂層，兼顧高光學(xué)性能、薄厚度以及優(yōu)異的戶外耐用性

https://www.sciencedirect.com/science/article/pii/S0306261923006372
