80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
四川大學(xué)吳錦榮/兀琪《Macromolecules》: 通過設(shè)計(jì)共振異構(gòu)化效應(yīng)獲得高強(qiáng)度且可修復(fù)的溴丁基橡膠離聚物
2023-11-18  來源：高分子科技

  在各種超分子自修復(fù)材料體系中，離聚物因其具有高的機(jī)械性能、熔融加工性及易于調(diào)節(jié)的結(jié)構(gòu)而被認(rèn)為是商業(yè)上最有發(fā)展前景的自修復(fù)材料之一。但是傳統(tǒng)離聚物的修復(fù)需要超高的能量輸入，如子彈在高度穿刺時(shí)產(chǎn)生的熱量，這在日常生活中是難以達(dá)到的，故而限制了離聚物的進(jìn)一步發(fā)展。離聚物的修復(fù)依賴于離子對(duì)的“跳躍”機(jī)制。因此，加快離子對(duì)的“跳躍速率”對(duì)于促進(jìn)愈合過程十分有必要。通常，高離子對(duì)“躍遷”速率主要來自高度動(dòng)態(tài)的網(wǎng)絡(luò)，但是高度動(dòng)態(tài)的網(wǎng)絡(luò)不利于機(jī)械性能。因此，將高機(jī)械性能與高效的愈合能力相結(jié)合，對(duì)離聚物的進(jìn)一步商業(yè)化發(fā)展及其重要。


  四川大學(xué)吳錦榮教授團(tuán)隊(duì)前期研究發(fā)現(xiàn)：陽離子中取代基的供電子效應(yīng)能夠誘導(dǎo)形成更規(guī)則和更大的離子聚集體，這可以改善離聚物的力學(xué)性能，同時(shí)，供電子效應(yīng)由于其較低的相互作用能及其塑化效應(yīng)，產(chǎn)生了更快的離子松弛豫動(dòng)力學(xué)，因而賦予離聚物較高的自愈性能（ACS Appl. Mater. Interfaces 2020, 12, 53239?53246; Sci. China Mater. 2021, 64(7): 1780–1790; Composites Science and Technology 2021, 216, 109035）。


  本文通過在溴化丁基橡膠（BIIR）離聚物中構(gòu)建共振異構(gòu)化效應(yīng)，賦予溴化丁基橡膠（BIIR）離聚物前所未有的機(jī)械性能及優(yōu)異的自修復(fù)性能。作者將4-（烷基氨基）吡啶（DMAP）及其衍生物接枝到BIIR中形成離聚物。共振異構(gòu)化效應(yīng)可以在離子化的DMAP及其衍生物中發(fā)生。共振異構(gòu)化效應(yīng)的產(chǎn)生可以形成更強(qiáng)的離子相互作用以及更大的規(guī)整離子聚集體。以此制備的溴化丁基橡膠具有很高的拉伸強(qiáng)度（21 MPa）和韌性（92 MJ/m3），這超過了已報(bào)道的其他BIIR離聚物以及通過共價(jià)交聯(lián)的BIIR彈性體。并且可以實(shí)現(xiàn)100%的高效修復(fù)。此外，該BIIR離聚物具有優(yōu)異的氣體阻隔性能，可以替代傳統(tǒng)的硫化BIIR應(yīng)用于汽車輪胎。

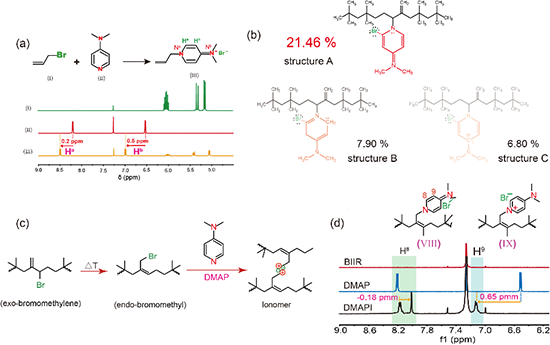

  前期工作證明，DMAP與溴的離子化反應(yīng)發(fā)生在DMAP中吡啶環(huán)上的氮（Na）（J. Mater. Chem. A, 2020, 8, 24645-24654）。在這項(xiàng)工作中，作者首先通過合成小分子模型化合物證明了離子化的DMAP具有共振異構(gòu)化效應(yīng)。緊接著，將DMAP引入BIIR中，利用Br與DMAP的反應(yīng)將其離子化。離子化的DMAP在聚合物中也表現(xiàn)出明顯的共振異構(gòu)化效應(yīng)。



  為了深入探究共振異構(gòu)化效應(yīng)的優(yōu)勢(shì)，作者采用4-叔丁基吡啶(BP)接枝的BIIR（BPI）作為對(duì)比樣，前期工作中所報(bào)道的BPI不涉及共振異構(gòu)化效應(yīng) （ACS Appl. Mater. Interfaces 2020, 12, 53239?53246）。DFT結(jié)果證明，DMAPI中的共振異構(gòu)化效應(yīng)在增強(qiáng)離子相互作用中起著重要作用。小角X射線衍射及透射電鏡（TEM）都表明，共振異構(gòu)化效應(yīng)所帶來的強(qiáng)離子作用能夠使得離聚物形成更多、更規(guī)整、更大的離子聚集體。

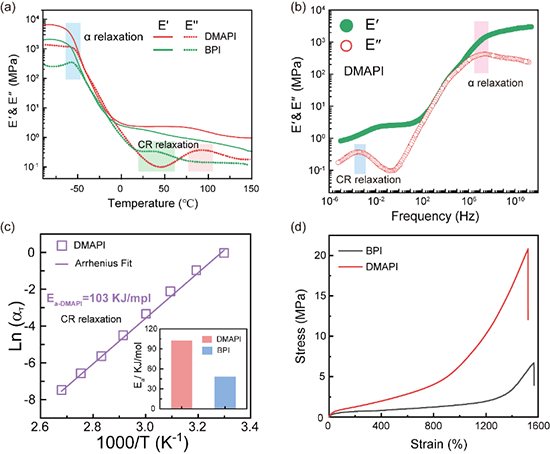

  DMA測(cè)試結(jié)果顯示，在整個(gè)測(cè)試范圍內(nèi)，DMAPI的儲(chǔ)能模量都高于BPI，這是由于共振異構(gòu)化效應(yīng)所形成的較大的規(guī)整離子聚集體起到了增強(qiáng)的效果。共振異構(gòu)化效應(yīng)不影響BIIR本身的鏈段運(yùn)動(dòng)，但是延遲了離子團(tuán)簇（CR）的松弛。DMAPI中的CR松弛峰比BPI更明顯，且發(fā)生在更高的溫度下，并且DMAPI中的CR松弛活化能遠(yuǎn)高于BPI。這些都說明共振異構(gòu)化效應(yīng)有利于DMAPI形成更穩(wěn)定的離子網(wǎng)絡(luò)，從而賦予DMAPI更強(qiáng)的機(jī)械性能。DMAPI的機(jī)械強(qiáng)度高達(dá)21 MPa，是BPI的3.5倍。DMAPI的強(qiáng)度不僅高于已報(bào)道的吡啶或者咪唑離子化的BIIR，更高于共價(jià)交聯(lián)的BIIR彈性體。迄今為止，DMAPI是唯一一種具有高于20MPa機(jī)械強(qiáng)度的BIIR基材料。



  除此以外，通過簡(jiǎn)單地調(diào)整DMAP衍生物的側(cè)基塑化效應(yīng)來調(diào)節(jié)BIIR離聚物中的CR松弛。引入具有高塑化效應(yīng)的取代基可以降低離子團(tuán)簇的弛豫溫度，加速CR的松弛，降低其松弛活化能。但是即使在塑化效應(yīng)最高的情況下，具有共振異構(gòu)化的DBAPI的CR松弛活化能仍遠(yuǎn)高于取代基塑化效應(yīng)最小但是不具有共振異構(gòu)化的BPI。因此，共振異構(gòu)化效應(yīng)是穩(wěn)定動(dòng)態(tài)網(wǎng)絡(luò)的一種很好的方法。受益于共振異構(gòu)化效應(yīng)的增強(qiáng)，即使衍生物的取代基具有較大塑化效應(yīng)，相應(yīng)的BIIR離聚體也表現(xiàn)出優(yōu)異的力學(xué)性能。并且共振異構(gòu)化能夠大大降低塑化效應(yīng)對(duì)BIIR離聚體力學(xué)性能的負(fù)面影響，但是，塑化效應(yīng)卻能夠大大提高BIIR離聚體的自修復(fù)性能，具有較長(zhǎng)烷基取代基的BIIR離聚體具有較好的愈合性能。在100℃下，DBAPI的愈合率可達(dá)100%。



  該工作以“Mechanically Robust and Healable Bromobutyl Rubber Ionomer via Designing Resonance Isomerization Effect”為題發(fā)表在雜志Macromolecules上。四川大學(xué)高分子科學(xué)與工程學(xué)院博士生熊慧、博士張林軍（現(xiàn)任江蘇神馬電力股份有限公司重點(diǎn)實(shí)驗(yàn)室總經(jīng)理，技術(shù)總工）為共同第一作者，四川大學(xué)高分子科學(xué)與工程學(xué)院吳錦榮教授、兀琪副研究員為共同通訊作者。該工作受到國家自然科學(xué)基金（No. 51873110）、四川省科技項(xiàng)目（No. 2021YFS0402、No.2021JDJQ0018）和四川省自然科學(xué)基金項(xiàng)目（No. 2022NSFSC1982）的資助與支持。


  論文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c00835

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
