80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
臨沂大學(xué)李興建《ACS APM》：妙“剪”生花剪紙藝術(shù)構(gòu)建4D變形醫(yī)療器件
2023-01-25  來(lái)源：高分子科技

  自然界中廣泛存在著在特定刺激下能夠自主運(yùn)動(dòng)并產(chǎn)生復(fù)雜形狀變化的生物，這些獨(dú)特的變化能力賦予生物體更好的環(huán)境適應(yīng)性。受到預(yù)定刺激可隨著時(shí)間推移演變成可設(shè)計(jì)的3D永久形狀的4D變形材料由于其生物智能行為而受到越來(lái)越多的關(guān)注，在軟體機(jī)器人、微創(chuàng)醫(yī)學(xué)、柔性電子、航空航天等領(lǐng)域展現(xiàn)了潛在的應(yīng)用價(jià)值。當(dāng)前研究最多的4D變形材料是形狀記憶高分子，主要有兩種制備方法，一種是利用3D打印技術(shù)打印形狀記憶聚合物，即形狀記憶聚合物的4D打印。另外一種方法是利用熱固性高分子的形狀可重構(gòu)效應(yīng)編程得到形狀記憶聚合物的4D結(jié)構(gòu)，這類(lèi)具有形狀可重構(gòu)效應(yīng)的形狀記憶高分子首次由浙江大學(xué)謝濤教授團(tuán)隊(duì)所開(kāi)發(fā)，并將其命名為熱適性形狀記憶聚合物（Thermadapt shape memory polymer，TSMP）。


  目前，將各種動(dòng)態(tài)共價(jià)化學(xué)引入到SMP網(wǎng)絡(luò)，可以展現(xiàn)各種形狀記憶效應(yīng)的TSMP已經(jīng)被設(shè)計(jì)和制備，例如，酯交換、氨酯鍵交換、動(dòng)態(tài)亞胺鍵、動(dòng)態(tài)受阻脲鍵、動(dòng)態(tài)二硒鍵、硅氧烷平衡等等。其中，羥基-酯交換反應(yīng)（醇解作用）是設(shè)計(jì)TSMP最常用的動(dòng)態(tài)鍵，包括：傳統(tǒng)的羥基-酯、β-羥基-酯、羥基-磷酸酯、羥基-β,β′-二酯等。然而，無(wú)需額外引入羥基基團(tuán)的真正的動(dòng)態(tài)酯交換反應(yīng)——動(dòng)態(tài)酯-酯鍵交換，不僅在設(shè)計(jì)TSMP方面，而且在制備自修復(fù)性和可重加工性材料上也并不常見(jiàn)。我們知道，酯基廣泛存在于商業(yè)化聚合物，包括各種聚酯、環(huán)氧樹(shù)脂和它們的衍生物。因此，將酯-酯鍵交換引入到商業(yè)化聚合物使其能夠?qū)崿F(xiàn)材料的形狀重構(gòu)性、自修復(fù)性或可重加性具有重要實(shí)際意義。


  最近，臨沂大學(xué)材料科學(xué)與工程學(xué)院的李興建博士報(bào)道了一種基于單一酯-酯鍵動(dòng)態(tài)交換反應(yīng)即可實(shí)現(xiàn)自修復(fù)、重加工和形狀可重構(gòu)的熱適性聚己內(nèi)酯（PCL）基形狀記憶聚合物體系。利用該體系優(yōu)異的塑性形狀可重構(gòu)效應(yīng)，通過(guò)剪紙技術(shù)構(gòu)造了內(nèi)外表面都具有規(guī)則凹凸結(jié)構(gòu)的網(wǎng)紋鏤空支架和金字塔型組織工程支架，借助這些3D結(jié)構(gòu)支架的彈性形狀記憶效應(yīng)實(shí)現(xiàn)了4D變形。該聚合物體系是將酯交換催化劑二月桂酸二丁基錫（DBTDL）添加到聚己內(nèi)酯二丙烯酸酯（PCLDA）中，然后通過(guò)傳統(tǒng)的紫外光引發(fā)自由基聚合所制備。這種方法不僅起始原料單一、合成簡(jiǎn)單，而且具有出色的重現(xiàn)性，避免了其他動(dòng)態(tài)反應(yīng)的引入。本研究證實(shí)DBTDL是一種穩(wěn)定、高效、抗氧化、無(wú)污染的酯-酯交換催化劑體系。有趣的是，在這個(gè)動(dòng)態(tài)交換系統(tǒng)中存在真正的臨界交換反應(yīng)溫度：一旦超過(guò)90 oC，動(dòng)態(tài)反應(yīng)很快被激活，而低于90 oC時(shí)，動(dòng)態(tài)反應(yīng)完全休眠，與典型的強(qiáng)有機(jī)堿催化的酯交換反應(yīng)體系形成鮮明對(duì)比；谶@種酯-酯動(dòng)態(tài)交換，在PCL基形狀記憶聚合物中實(shí)現(xiàn)了集自修復(fù)性、形狀可重構(gòu)性和可重加工性于一身。在形狀記憶性能方面，該體系表現(xiàn)出優(yōu)異的形狀記憶循環(huán)穩(wěn)定性，在超過(guò)250%的變形應(yīng)變下，形狀固定率和回復(fù)率均超過(guò)99%。在自修復(fù)性方面，修復(fù)后的樣品在優(yōu)化條件下拉伸強(qiáng)度可實(shí)現(xiàn)100%的修復(fù)。在重加工性方面，重加工后的樣品能夠恢復(fù)原始樣品拉伸強(qiáng)度的87%，并且還表現(xiàn)出優(yōu)異的形狀可重構(gòu)性和形狀記憶性能，形狀固定率和回復(fù)復(fù)率均超過(guò)99%。


  具有生物相容性和生物可降解性的PCL作為一種最為廣泛研究的SMP之一，已經(jīng)發(fā)現(xiàn)了諸多的生物醫(yī)學(xué)應(yīng)用。這種具有4D變形功能的可生物降解形狀記憶PCL體系有望用于智能生物醫(yī)學(xué)器件的設(shè)計(jì)和應(yīng)用，如血管內(nèi)支架、氣管支架、組織工程支架、外科固定輔料和藥物輸送系統(tǒng)等。另外，期望這種可紫外光固化的體系也能夠用于4D打印以實(shí)現(xiàn)各種功能器件的設(shè)計(jì)和制備。


【聚合物網(wǎng)絡(luò)合成和性能】


  本研究中的PCL基熱適性SMP是通過(guò)紫外光固化含有DBTDL的PCL-DA的甲苯溶液所制備，如圖1所示。該體系的配方設(shè)計(jì)和交聯(lián)化學(xué)允許得到一個(gè)干凈的高重現(xiàn)性的聚合物網(wǎng)絡(luò)。這里選擇光自由基聚合反應(yīng)而不使用廣泛應(yīng)用的巰基-烯（thiol-ene）交聯(lián)化學(xué)的主要考慮以下幾點(diǎn)：（1）巰基-烯反應(yīng)本身就是一種潛在的動(dòng)態(tài)交換反應(yīng)；（2）多硫醇小分子交聯(lián)劑容易氧化成動(dòng)態(tài)二硫鍵；（3）反應(yīng)體系中的巰基-酯和S-C鍵也可能會(huì)導(dǎo)致網(wǎng)絡(luò)重排。另外，選擇DBTDL而不使用廣泛使用的強(qiáng)有機(jī)堿（1,5,7-三氮雜二環(huán)[4.4.0]癸-5-烯，TBD）作為催化劑是因?yàn)?/span>TBD具有強(qiáng)的吸濕性，引入到體系中的水分子產(chǎn)生羥基可能會(huì)參與羥基-酯交換反應(yīng)。為了進(jìn)行對(duì)比研究，使用相同步驟也合成了含有TBD作為酯交換催化劑的PCL基熱適性SMP。制備了DBTDL濃度范圍為0至5wt%的一系列PCL基熱適性SMP，分別通過(guò)DSC、DMA和索氏提取法分析了DBTDL含量對(duì)體系熔點(diǎn)、結(jié)晶溫度、儲(chǔ)能模量和凝膠含量的影響。


圖1. 聚合物網(wǎng)絡(luò)的合成和動(dòng)態(tài)酯-酯交換機(jī)制. （a）用于聚合物網(wǎng)絡(luò)合成的前體大分子單體（PCL-DA）;（b）熱激發(fā)動(dòng)態(tài)酯-酯交換反應(yīng);（c）動(dòng)態(tài)酯-酯交換反應(yīng)誘導(dǎo)的聚合物網(wǎng)絡(luò)拓?fù)渲嘏?/span>.


【酯交換動(dòng)力學(xué)】


  通過(guò)應(yīng)力松弛實(shí)驗(yàn)評(píng)估了PCL基熱適性SMP的拓?fù)渲嘏艅?dòng)力學(xué)。圖2a顯示隨著催化劑含量從1 wt%增大到5 wt%，完全應(yīng)力松弛的時(shí)間從157 min降低到28 min。當(dāng)催化劑含量超過(guò)3 wt%時(shí)，應(yīng)力被完全松弛掉的時(shí)間不在有顯著變化。圖2b描述了具有3wt%DBTDL樣品的溫度相關(guān)的應(yīng)力松弛行為。隨著溫度從110 oC攀升至150 oC，所有樣品均表現(xiàn)出完全的應(yīng)力松弛，完全應(yīng)力松弛的時(shí)間從240 min下降至25 min。利用阿倫尼烏斯方程計(jì)算得到該體系的活化能（Ea）為76.2 kJ/mol。圖2c表明該體系存在一個(gè)溫度閾值，一旦溫度接近90 oC，系統(tǒng)中酯交換反應(yīng)被觸發(fā)，隨后出現(xiàn)顯著的應(yīng)力松弛。因此，該系統(tǒng)不會(huì)在形狀記憶轉(zhuǎn)變溫度（Ttrans）范圍內(nèi)（Tm=~54 oC）發(fā)生動(dòng)態(tài)鍵交換，不會(huì)導(dǎo)致因動(dòng)態(tài)鍵產(chǎn)生的塑性引起形狀記憶功能的損失。


  為了和DBTDL催化的體系進(jìn)行對(duì)比，研究了TBD催化的PCL體系的酯交換動(dòng)力學(xué)。圖2d顯示TBD從1 wt%到3 wt%變化的所有樣品在100 oC下都經(jīng)歷了完全的應(yīng)力松弛。即使在60 oC下，這些樣品也表現(xiàn)出顯著的應(yīng)力松弛行為（圖2e）。例如，含有3%TBD的樣品能夠在60 oC下在530 min內(nèi)釋放82%的應(yīng)力。根據(jù)圖2f，含3 wt%TBD的樣品在55 oC~100 oC的應(yīng)力松弛曲線暗示了可預(yù)測(cè)的完全應(yīng)力松弛。該體系的Ea值為74.8 kJ/mol。上述結(jié)果表明TBD是一種高活性的酯交換催化劑，在Ttrans范圍內(nèi)（Tm=~54°C），不可避免地會(huì)發(fā)生應(yīng)力松弛，這可能對(duì)長(zhǎng)時(shí)間儲(chǔ)存的內(nèi)應(yīng)力的恢復(fù)和形狀記憶循環(huán)性能不利。TBD先前已被證明在室溫下能有效地催化己內(nèi)酯的開(kāi)環(huán)聚合。在TBD催化的PCL基熱適應(yīng)SMP中酯交換也可能在環(huán)境溫度下發(fā)生。


圖2. 含有DBTDL和TBD的PCL基熱適性形狀記憶聚合物網(wǎng)絡(luò)的應(yīng)力松弛行為.（a）溫度為140 oC時(shí)DBTDL含量對(duì)樣品應(yīng)力松弛的影響；（b）在溫度為110 oC~150 oC范圍內(nèi)含3 wt%DBTDL樣品的應(yīng)力松弛曲線；（c）在溫度為60 oC~100 oC范圍內(nèi)含3 wt%DBTDL樣品的應(yīng)力松弛曲線；（d）溫度為100 oC時(shí)TBD含量對(duì)對(duì)樣品應(yīng)力松弛的影響；（e）溫度為60 oC時(shí)TBD含量對(duì)對(duì)樣品應(yīng)力松弛的影響含3 wt%DBTDL的樣品在60 oC~100 oC下的應(yīng)力松弛曲線；（f）在溫度為55 oC~100 oC范圍內(nèi)含3 wt%TBD樣品的應(yīng)力松弛曲線.


  進(jìn)一步研究了DBTDL和TBD在PCL體系中的抗氧化性。圖3a顯示了分別含有3 wt%TBD和3 wt%DBTDL的樣品在暴露30 min后不同溫度下的氧化變色圖。一旦溫度超過(guò)100oC，含有TBD的樣品顯示出明顯的氧化現(xiàn)象。樣品在160 oC以上的溫度下被氧化成深棕色。相反，含有DBTDL的樣品在溫度升高至180 oC之前僅顯示輕微變色。通過(guò)比較氧化前后樣品的FT-IR可以發(fā)現(xiàn)只有1654 cm-1處的-C=N-吸收峰在氧化后消失。這表明該系統(tǒng)的氧化變色主要?dú)w因于TBD中C=N雙鍵的氧化。上述結(jié)果表明，DBTDL在不改變基體顏色的情況下具有優(yōu)異的抗氧化性，這對(duì)材料的實(shí)際應(yīng)用具有重要價(jià)值。然后對(duì)氧化樣品中酯交換催化劑的活性進(jìn)行了探究。在160 oC的烘箱中加熱目標(biāo)樣品60 min，制備氧化的樣品。圖3b顯示在110 oC~140 oC下，含有3wt%TBD的原始樣品的應(yīng)力可以在短時(shí)間內(nèi)完全松弛。相比之下，氧化后樣品的應(yīng)力松弛曲線在遠(yuǎn)離x軸的方向上很快達(dá)到平衡。這意味著TBD催化酯交換的活性幾乎被氧化完全抑制（圖3c）。對(duì)于DBTDL體系，氧化樣品與原始樣品具有幾乎相同的活性（圖3d）。氧化前后的FT-IR譜圖幾乎完全相同。


圖3. 酯交換催化劑的抗氧化性能分析.（a）不同溫度下在烘箱內(nèi)放置30 min后含有3 wt %TBD和DBTDL的樣品；（b）未氧化的含有3 wt %TBD樣品在不同溫度下的應(yīng)力松弛；（b）氧化后的含有3 wt %TBD樣品在不同溫度下應(yīng)力松弛；（d））氧化后的含3 wt%DBTDL樣品在不同溫度下的應(yīng)力松弛曲線.


【彈性形狀記憶效應(yīng)和塑性形狀可重構(gòu)效應(yīng)】

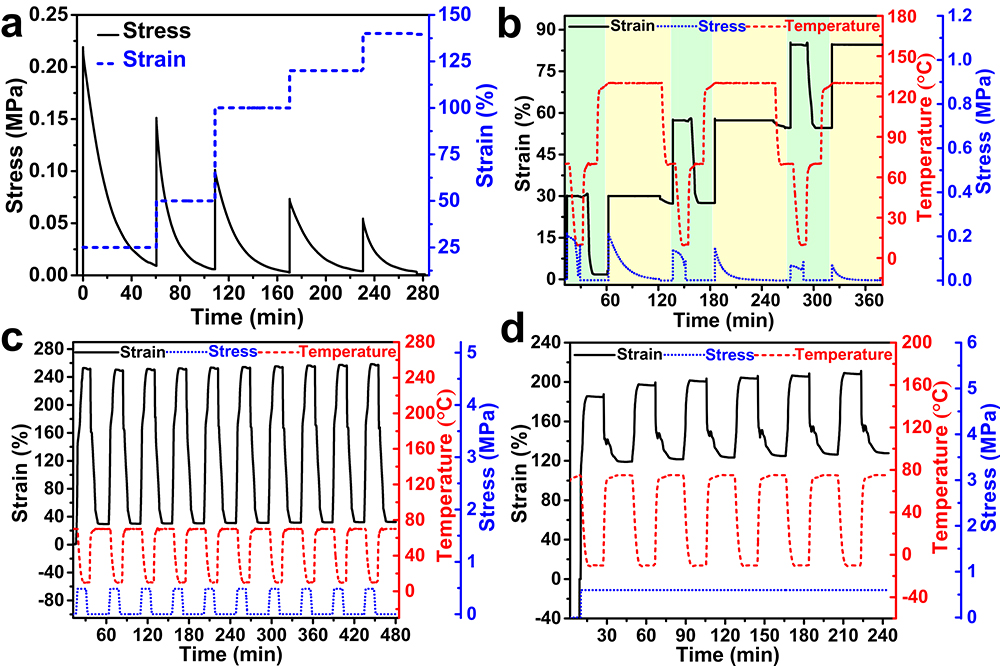

  圖4a的連續(xù)塑性循環(huán)也證實(shí)了DBTDL是酯-酯交換反應(yīng)的穩(wěn)定和有效催化劑。同一樣品在每個(gè)恒定應(yīng)變下都經(jīng)歷了完全的應(yīng)力松弛。經(jīng)歷所有循環(huán)后，去除施加的應(yīng)力后，樣品的形狀保持率（Rret）為100%。這種累積塑性表明樣品的永久形狀可以通過(guò)固態(tài)塑性連續(xù)改變。圖4b顯示了三個(gè)連續(xù)的彈性形狀記憶效應(yīng)和塑性可重構(gòu)效應(yīng)循環(huán)。在第一個(gè)訓(xùn)練周期后，形狀固定率（Rf）和形狀恢復(fù)率（Rr）均超過(guò)99%，隨后的Rret超過(guò)95%。這些結(jié)果表明，在每次形狀可重構(gòu)性之后，熱適應(yīng)SMP仍然可以保持優(yōu)異的形狀記憶性能，并且彈性和塑性完全分離。圖4c顯示了在250%變形應(yīng)變下的十個(gè)連續(xù)雙形形狀記憶循環(huán)。去除第一個(gè)循環(huán)的熱歷史后，Rf和Rr在每個(gè)循環(huán)中都高于99%。十次循環(huán)后，變形應(yīng)變幾乎保持不變，表明沒(méi)有蠕變效應(yīng)。圖4d顯示了六個(gè)連續(xù)的雙向形狀記憶循環(huán)，可逆驅(qū)動(dòng)應(yīng)變（Δεact）超過(guò)75%，每個(gè)循環(huán)的應(yīng)變可逆性（Rrec）高于97%。


圖4. 含有3wt%DBTDL的熱適性PCL形狀記憶聚合物彈性和塑性的熱力學(xué)表征.（a）恒應(yīng)變從25%增加到140%的連續(xù)五次塑性循環(huán)；（b）彈性形狀記憶效應(yīng)和塑性形狀可重構(gòu)效應(yīng)循環(huán)；（c）連續(xù)的單向雙形形狀記憶循環(huán)；（d）雙向形狀記憶循環(huán).


【剪紙藝術(shù)構(gòu)建4D變形醫(yī)療器件】


  在使用形狀可重構(gòu)效應(yīng)構(gòu)造復(fù)雜的永久形狀之前，研究了塑化時(shí)間與永久形狀的Rret之間的關(guān)系。在塑化約100 min后，具有3 wt%DBTDL的樣品在140 oC下的Rret接近100%。基于此，形狀可重構(gòu)效應(yīng)的條件是在140 oC下進(jìn)行塑化100 min。如圖5a，具有規(guī)則排列凹凸表面結(jié)構(gòu)的復(fù)雜4D網(wǎng)狀鏤空支架可以結(jié)合固態(tài)塑性和剪紙技術(shù)進(jìn)行構(gòu)建。在70 °C下壓縮永久圓柱形支架并將其冷卻至室溫，對(duì)臨時(shí)細(xì)長(zhǎng)支架形狀進(jìn)行編程。一旦加熱到Ttrans以上，細(xì)長(zhǎng)支架可以完全恢復(fù)永久圓柱形形狀，如圖5a和視頻S1。類(lèi)似地，采用同樣的方法獲得了4D金字塔形組織工程支架（圖5b）。這個(gè)永久的3D金字塔可以被編程為臨時(shí)的平面形狀。加熱到Ttrans以上平面形臨時(shí)形狀可以完全恢復(fù)到金字塔形（視頻S2）。


圖5. Kirigami技術(shù)定制的4D醫(yī)療器件. （a）結(jié)合形狀可重構(gòu)效應(yīng)和kirigami構(gòu)建具有規(guī)則排列的凹凸表面結(jié)構(gòu)的復(fù)雜4D網(wǎng)紋支架；（b）結(jié)合形狀可重構(gòu)效應(yīng)和kirigami構(gòu)建復(fù)雜的4D金字塔型組織工程支架.


【聚合物的自修復(fù)性能】

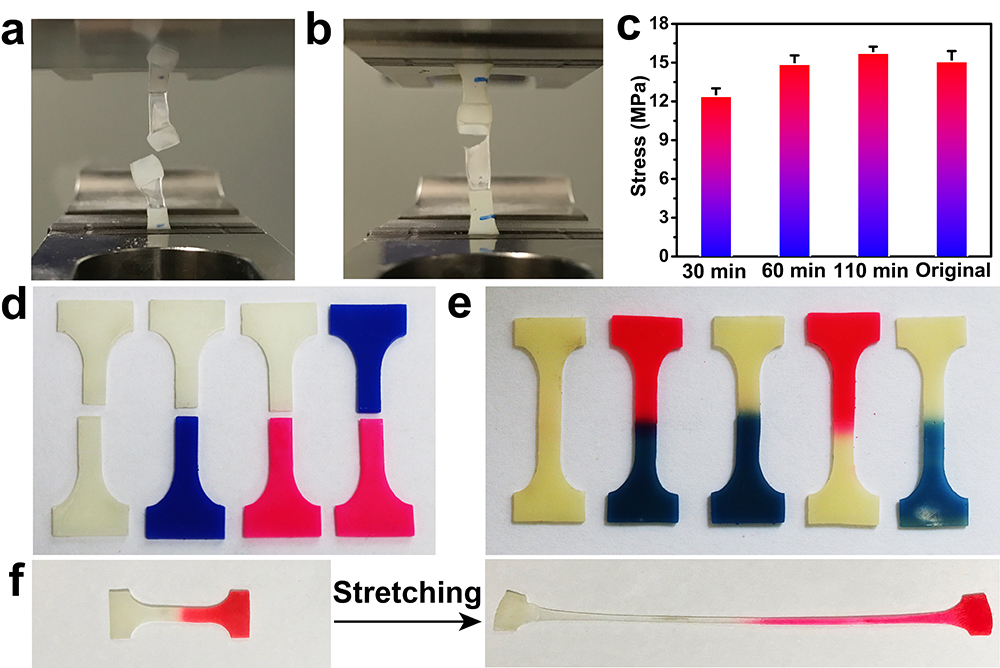

  圖6a顯示了在試驗(yàn)機(jī)上無(wú)催化劑樣品拉伸后的圖片？梢钥闯觯瑯悠吩诤附硬糠趾苋菀妆焕_(kāi)。相比之下，含有催化劑的修復(fù)樣品的焊接部分牢固地粘在一起，斷裂位置是焊縫的薄弱邊緣處（圖6b）。圖6c展示了140 °C下自修復(fù)時(shí)間對(duì)樣品拉伸強(qiáng)度的影響。當(dāng)自修復(fù)時(shí)間為30 min（相當(dāng)于塑性實(shí)驗(yàn)中幾乎完全的應(yīng)力松弛的時(shí)間），樣品的拉伸強(qiáng)度為12.4±0.6 MPa，約為原始樣品的82%。將自修復(fù)時(shí)間延長(zhǎng)至110 min，接近Rret達(dá)到100%的時(shí)間，樣品的拉伸強(qiáng)度恢復(fù)到與原始樣品相當(dāng)。為了更直觀地觀察修復(fù)的樣品，將切割的樣品染成不同的顏色（圖6d）。愈合后，所有切割樣品完美地連接在一起，沒(méi)有任何瑕疵（圖6e）。修復(fù)后的樣品可以拉伸到高應(yīng)變而不斷裂，如圖6f所示。


圖6. 含有3wt%DBTDL的熱適性PCL形狀記憶聚合物的自修復(fù). （a）無(wú)催化劑樣品自修復(fù)后的拉伸實(shí)驗(yàn)；（b）含有催化劑樣品自修復(fù)后的拉伸實(shí)驗(yàn)；（c）修復(fù)溫度140 °C時(shí)自修復(fù)時(shí)間對(duì)拉伸強(qiáng)度的影響；（d）和（e）染色樣品自修復(fù)前后的圖片（3 cm×1c m×1.5 mm）；（f）修復(fù)后樣品被拉伸前后的照片.


【聚合物的重加工性】


  圖7a展示了隨著加工時(shí)間從15 min增加到70 min，含有催化劑的樣品的完整性從粗糙表面完全恢復(fù)到均勻光滑的表面（圖7c）。與此形成鮮明對(duì)比的是，沒(méi)有催化劑的樣品經(jīng)過(guò)相同的后處理過(guò)程，其表面形貌仍然是粒狀表面（圖7b）。當(dāng)處理時(shí)間從30 min增加到70 min時(shí)，含有催化劑樣品的拉伸強(qiáng)度從8.3±1.3 MPa增加到15.1±0.8 MPa（圖7d），這是原始樣品拉伸強(qiáng)度的87%。相比之下，無(wú)催化劑的樣品在處理70 min后的拉伸強(qiáng)度僅為9.2±0.94 MPa，為原始樣品拉伸強(qiáng)度的53%。


  為了探究重加工機(jī)制，通過(guò)SEM分析了有催化劑和無(wú)催化劑的再加工樣品的微觀形貌。圖7e顯示無(wú)催化劑的重加工樣品的斷裂表面的SEM圖像，顆粒之間沒(méi)有形成相互粘附的界面，界面之間沒(méi)有或幾乎沒(méi)有分子鏈的擴(kuò)散和糾纏。然而，含催化劑的重加工樣品的斷裂形態(tài)是典型的韌性斷裂，其表面是均勻的，沒(méi)有產(chǎn)生分離的界面（圖7f）。通過(guò)比較，可以發(fā)現(xiàn)分子鏈之間的酯交換反應(yīng)引起的粘彈性流動(dòng)在重加工性中起著關(guān)鍵作用。這種流動(dòng)性促進(jìn)了壓力下顆粒之間分子鏈的擴(kuò)散、平衡和隨機(jī)化。最后，酯交換誘導(dǎo)的分子鏈之間的拓?fù)渲嘏攀瓜嘟缑嫱耆附釉谝黄穑纬闪死喂痰暮缚p（7e）？梢钥闯，顆粒彼此完美焊接，形成了加工后樣品的表面（圖7h）。重加工后的樣品同樣展示了優(yōu)異的形狀可重構(gòu)性和形狀記憶性能。


圖7. 含有3wt%DBTDL的熱適性PCL形狀記憶聚合物的可重加工性.（a）樣品的重加工實(shí)驗(yàn)過(guò)程（頸部尺寸：1.0 cm×0.65 mm）；（b）無(wú)催化劑樣品經(jīng)不同重加工時(shí)間后的照片；（c）含有催化劑樣品經(jīng)不同重加工時(shí)間后的照片；（d）重加工時(shí)間對(duì)加工后膜拉伸強(qiáng)度的影響（I：無(wú)催化劑；II：3wt%DBTDL）;（e）和（f）沒(méi)有催化劑和含有3wt%DBTDL樣品重加工后材料斷裂表面的SEM圖像；（g）含有催化劑樣品重加工后顆粒間焊接界面的SEM圖像；（h）含有催化劑樣品重加工后表面形貌的SEM圖像.


  該成果以“Recyclable, Self-healing, Thermadapt Shape Memory Polycaprolactone via Robust Ester-Ester Interchanges towards Kirigami-tailored 4D Medical Devices” 為題發(fā)表于最新一期ACS Applied Polymer Materials上。文章作者：李興建、王樂(lè)樂(lè)、李因文、徐守芳。感謝國(guó)家自然科學(xué)基金、山東省自然科學(xué)青年基金、山東省高等學(xué)校青年創(chuàng)新團(tuán)隊(duì)發(fā)展計(jì)劃和國(guó)家級(jí)大學(xué)生創(chuàng)新創(chuàng)業(yè)訓(xùn)練計(jì)劃項(xiàng)目的支持。


  【文章鏈接】

  Xingjian Li, Lele Wang, Yinwen Li, Shoufang Xu. Reprocessable, self-healing, thermadapt shape memory polycaprolactone via robust ester?ester interchanges toward kirigami-tailored 4D medical devices. 2023, ACS Applied Polymer Materials, doi.org/10.1021/acsapm.2c02070.

  https://pubs.acs.org/doi/10.1021/acsapm.2c02070


臨沂大學(xué)簡(jiǎn)介：


  臨沂大學(xué)坐落在歷史文化名城、商貿(mào)物流之都、濱水生態(tài)之城、紅色旅游城市、全國(guó)文明城市——山東省臨沂市，是一所理、工、文、經(jīng)、管、醫(yī)、法、藝、教等多學(xué)科協(xié)調(diào)發(fā)展、特色鮮明的綜合性大學(xué)，是山東省高水平學(xué)科首批培育建設(shè)單位、山東省應(yīng)用型本科高校建設(shè)首批支持高校、山東省應(yīng)用型人才培養(yǎng)特色名校、山東省首批教育信息化試點(diǎn)單位、全國(guó)綠化模范單位、國(guó)家發(fā)改委“產(chǎn)教融合”項(xiàng)目重點(diǎn)建設(shè)高校。學(xué)校是沂蒙革命老區(qū)唯一的綜合性大學(xué)，2018年獲批碩士學(xué)位授予權(quán)。


  學(xué)校占地約6000畝，設(shè)有26個(gè)學(xué)院、5個(gè)校級(jí)研究機(jī)構(gòu)、5個(gè)教輔機(jī)構(gòu)和4個(gè)直屬機(jī)構(gòu)。在招本科專(zhuān)業(yè)76個(gè)，涵蓋11大學(xué)科門(mén)類(lèi)，其中國(guó)家級(jí)一流本科專(zhuān)業(yè)建設(shè)點(diǎn)11個(gè)、省級(jí)一流本科專(zhuān)業(yè)建設(shè)點(diǎn)24個(gè)。設(shè)有5個(gè)碩士學(xué)位授權(quán)一級(jí)學(xué)科、11個(gè)碩士專(zhuān)業(yè)學(xué)位授權(quán)類(lèi)別。2021年化學(xué)學(xué)科入選山東省高水平學(xué)科培育學(xué)科；瘜W(xué)、工程學(xué)進(jìn)入ESI全球前1%，F(xiàn)有省部級(jí)以上人才74人次，其中百千萬(wàn)人才工程國(guó)家級(jí)人選、國(guó)家有突出貢獻(xiàn)中青年專(zhuān)家2人，國(guó)家杰青2人，國(guó)家級(jí)青年項(xiàng)目入選者1人，中科院百人計(jì)劃2人，教育部“新世紀(jì)優(yōu)秀人才支持計(jì)劃”3人，全國(guó)優(yōu)秀教師2人，享受?chē)?guó)務(wù)院政府特殊津貼專(zhuān)家10人。

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
