80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
長(zhǎng)春應(yīng)化所陳學(xué)思院士團(tuán)隊(duì)龐烜/胡晨陽(yáng) JACS：首個(gè)基于丙烯酸酯構(gòu)建的具有廣泛可調(diào)功能側(cè)基-溫和條件化學(xué)循環(huán)的新一代聚酯材料平臺(tái)
2025-03-08  來(lái)源：高分子科技

  對(duì)于極性烯類單體，通過(guò)其雙鍵連續(xù)聚合構(gòu)建的高分子因低廉的成本與優(yōu)異的性能成為了現(xiàn)代社會(huì)應(yīng)用最廣泛的合成材料之一；但其碳-碳主鏈的化學(xué)穩(wěn)定性導(dǎo)致了材料難以降解，造成了嚴(yán)重的環(huán)境污染問(wèn)題。丙烯酸酯作為最為重要的一類極性烯類單體，如何賦予其所合成高分子以降解性能甚至化學(xué)回收性能是近年學(xué)術(shù)界最為關(guān)注的研究熱點(diǎn)之一。雖然學(xué)術(shù)界近期初步通過(guò)鏈端解聚、鏈中解聚等策略實(shí)現(xiàn)了聚甲基丙烯酸酯（PMMA）材料的降解，但是聚丙烯酸酯（PMA）因結(jié)構(gòu)限制其解聚卻仍相對(duì)困難，因此目前無(wú)論①利用丙烯酸酯構(gòu)建可降解高分子還是②開(kāi)發(fā)結(jié)構(gòu)/性能類似于PMA并可降解、甚至可循環(huán)的綠色可持續(xù)材料均仍缺乏有效的手段。

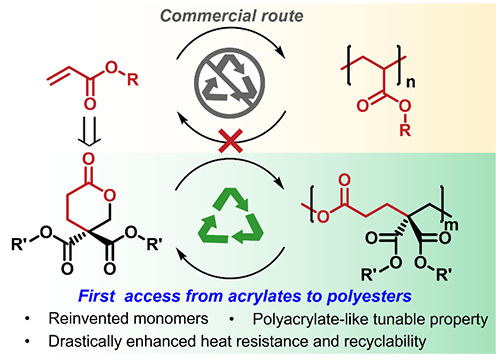

圖1. 本研究工作內(nèi)容梗概


  針對(duì)上述挑戰(zhàn)，中科院長(zhǎng)春應(yīng)化所陳學(xué)思院士團(tuán)隊(duì)龐烜研究員/胡晨陽(yáng)副研究員基于甲基丙烯酸酯原料，通過(guò)設(shè)計(jì)合成一類全新結(jié)構(gòu)的六元環(huán)酯中間單體，首次建立了"極性烯類單體（丙烯酸酯）→六元環(huán)內(nèi)酯→高性能聚酯"的完整轉(zhuǎn)化路徑（圖1），同時(shí)所開(kāi)發(fā)的聚合物作為一個(gè)新品類功能化聚酯，兼具丙烯酸酯來(lái)源、結(jié)構(gòu)與部分性能與聚丙烯酸酯類似、耐熱性能和可循環(huán)性大幅提升等獨(dú)特優(yōu)勢(shì)，突破了極性烯類單體合成聚合物難以降解的技術(shù)瓶頸，并為替代傳統(tǒng)極性烯基聚合物和高性能材料創(chuàng)制提供了可持續(xù)解決方案，具有廣泛的應(yīng)用前景。



  該成果于2025年3月4日以“Modular Access from Acrylate to a Sustainable Polyester Platform with Large-Span Tunability and Chemical Circularity under Mild Conditions”為題發(fā)表于《Journal of the American Chemical Society》，中科院長(zhǎng)春應(yīng)化所碩士研究生范浩宇為論文的第一作者。該工作得到了陳學(xué)思院士的傾心指導(dǎo)與幫助。該研究得到國(guó)家自然科學(xué)基金委和中國(guó)科學(xué)院的支持。

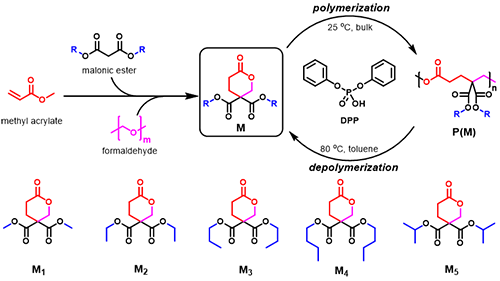

圖2. 本研究中系列丙烯酸甲酯衍生環(huán)酯單體的合成、聚合、解聚示意圖


  作者利用甲基丙烯酸酯為原料，為了合成兼具環(huán)張力和廣泛取代結(jié)構(gòu)的環(huán)酯單體，設(shè)計(jì)其與丙二酸酯縮合并與甲醛發(fā)生環(huán)化反應(yīng)，從而高效構(gòu)建了系列側(cè)鏈含酯基的偕二取代六元環(huán)內(nèi)酯單體（圖2）。該合成策略利用甲基丙烯酸酯成功構(gòu)建了六元環(huán)內(nèi)酯，突破了五元內(nèi)酯熱力學(xué)穩(wěn)定但難以聚合的限制，利用六元環(huán)的適度環(huán)張力實(shí)現(xiàn)可控開(kāi)環(huán)聚合；作者并通過(guò)化學(xué)結(jié)構(gòu)設(shè)計(jì)賦予內(nèi)酯單體類似于甲基丙烯酸酯的側(cè)酯鍵，簡(jiǎn)單更改所選用丙二酸酯即可合成對(duì)應(yīng)不同取代的單體，為未來(lái)開(kāi)發(fā)結(jié)構(gòu)、性能廣泛可調(diào)的新一代可功能化、可持續(xù)材料平臺(tái)奠定了基礎(chǔ)。同時(shí)系列單體在初步實(shí)驗(yàn)中即可實(shí)現(xiàn)批量合成（>50-100 g，綜合產(chǎn)率>50%），具有大規(guī)模生產(chǎn)的潛力。

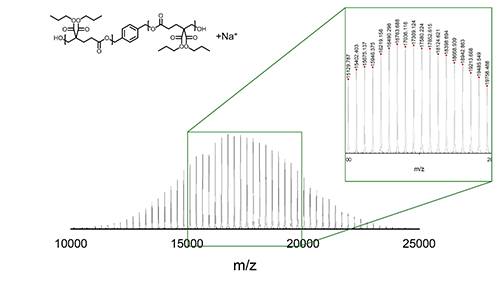

圖3. 本研究合成聚合物的代表性MALDI-TOF質(zhì)譜圖


  作者經(jīng)過(guò)對(duì)比大量催化聚合體系發(fā)現(xiàn)，磷酸二苯酯（DPP）能夠相對(duì)最為有效地催化系列單體的聚合，所得聚合物分子量和分子量分布較為可控，最高能夠達(dá)到數(shù)萬(wàn)分子量，最優(yōu)PDI<1.10，均一結(jié)構(gòu)聚合物的MALDI質(zhì)譜也證實(shí)了聚合過(guò)程中較高的可控性（圖3）。

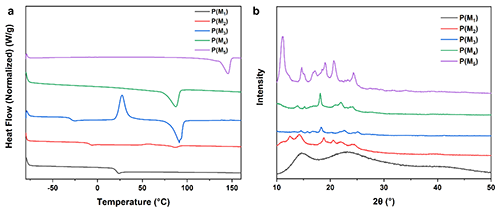

圖4.系列聚合物的熱學(xué)和結(jié)晶性能表征 (a) 差示掃描量熱測(cè)試(DSC)測(cè)試結(jié)果 (b) X射線衍射(XRD)測(cè)試結(jié)果


  有趣的是，作者在進(jìn)一步研究聚合物的側(cè)鏈酯基結(jié)構(gòu)對(duì)材料性能時(shí)發(fā)現(xiàn)，聚合物不僅具有與聚丙烯酸酯類似的側(cè)基酯鍵，該酯鍵取代基對(duì)部分材料性能的影響規(guī)律甚至具體性能數(shù)值都與聚丙烯酸酯十分類似。例如，隨著聚酯側(cè)酯基取代烷基鏈的增長(zhǎng)，功能化聚酯材料的玻璃化轉(zhuǎn)變溫度逐漸降低(Tg(甲基) = 20 °C, Tg(乙基) = 9 °C, Tg(丙基) = -30 °C, Tg(丁基) = -51 °C) （圖4a），而該趨勢(shì)和具體數(shù)值與聚丙烯酸酯十分類似（由Tg（丙烯酸甲酯） = 22 °C 降低至Tg（丙烯酸丁酯） = -43 °C），證明了本工作材料與聚丙烯酸酯的獨(dú)特內(nèi)在聯(lián)系和可替代性（其它方面的獨(dú)特替代效果正在研究當(dāng)中）；值得一提的是先前其它文獻(xiàn)報(bào)道中側(cè)基帶有不同酯鍵取代的聚酯規(guī)律與此截然不同（Macromolecules 2020, 53 (8), 3194-3201），進(jìn)一步證明了本工作報(bào)道聚酯材料的獨(dú)特優(yōu)勢(shì)，首次為揭開(kāi)在未來(lái)如何設(shè)計(jì)在多領(lǐng)域?qū)崿F(xiàn)直接替代聚丙烯酸酯的新一代材料提供依據(jù)。同時(shí)本研究獨(dú)特的結(jié)構(gòu)有效克服了傳統(tǒng)戊內(nèi)酯基聚合物熱穩(wěn)定性不足的缺陷：本研究中偕二取代構(gòu)型顯著提升聚酯的結(jié)晶度與熱穩(wěn)定性，其中異丙基取代聚酯熔點(diǎn)高達(dá)148°C，較傳統(tǒng)單異丙基取代的聚酯提高了84°C。X射線衍射與差示掃描量熱分析表明，偕二取代消除了手性中心，促進(jìn)分子鏈規(guī)整排列，通過(guò)簡(jiǎn)單調(diào)節(jié)取代基結(jié)構(gòu)即可從無(wú)規(guī)逐漸轉(zhuǎn)變?yōu)楦呓Y(jié)晶（圖4b），這也被認(rèn)為是熱性能提升的關(guān)鍵機(jī)制。

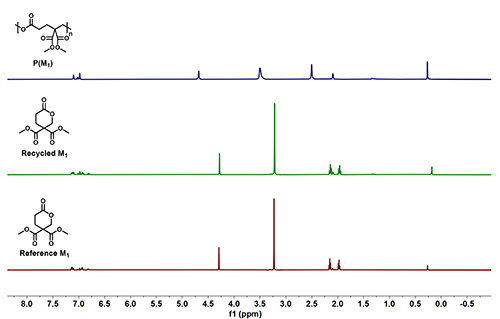

圖5.聚合物完全回收NMR表征


  另外本工作單體中獨(dú)特的偕二甲基效應(yīng)有效促進(jìn)分子內(nèi)環(huán)化，克服了戊內(nèi)酯基聚合物解聚條件苛刻的缺點(diǎn)，所有聚酯材料在溫和條件下（80°C，常壓）均可高效解聚回收單體（圖5）。而作為對(duì)比，常規(guī)六元環(huán)戊內(nèi)酯基聚合物的解聚需要在非常極端的條件下才能有效進(jìn)行（>150°C，真空），凸顯了本工作聚酯的溫和條件閉環(huán)回收性，為其作為新型簡(jiǎn)便回收材料奠定了基礎(chǔ)。


  原文鏈接https://pubs.acs.org/doi/10.1021/jacs.5c00044

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
