80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  高性能導(dǎo)電高分子纖維在功能纖維器件和電子織物領(lǐng)域有著重要的應(yīng)用。最近，香港理工大學(xué)陶肖明、柴揚(yáng)課題組報(bào)告了一種基于良溶劑交換體系的新型濕法紡絲技術(shù)，成功實(shí)現(xiàn)精細(xì)聚苯胺纖維的規(guī)�；苽�。論文以Scalable production of ultrafine polyaniline fibres for tactile organic electrochemical transistors 為題發(fā)表在最新一期的Nature Communications。香港理工大學(xué)陶肖明教授和物理系柴揚(yáng)教授為論文通訊作者，方波博士為第一作者（兼通訊作者），物理系博士生晏建民為共同第一作者。

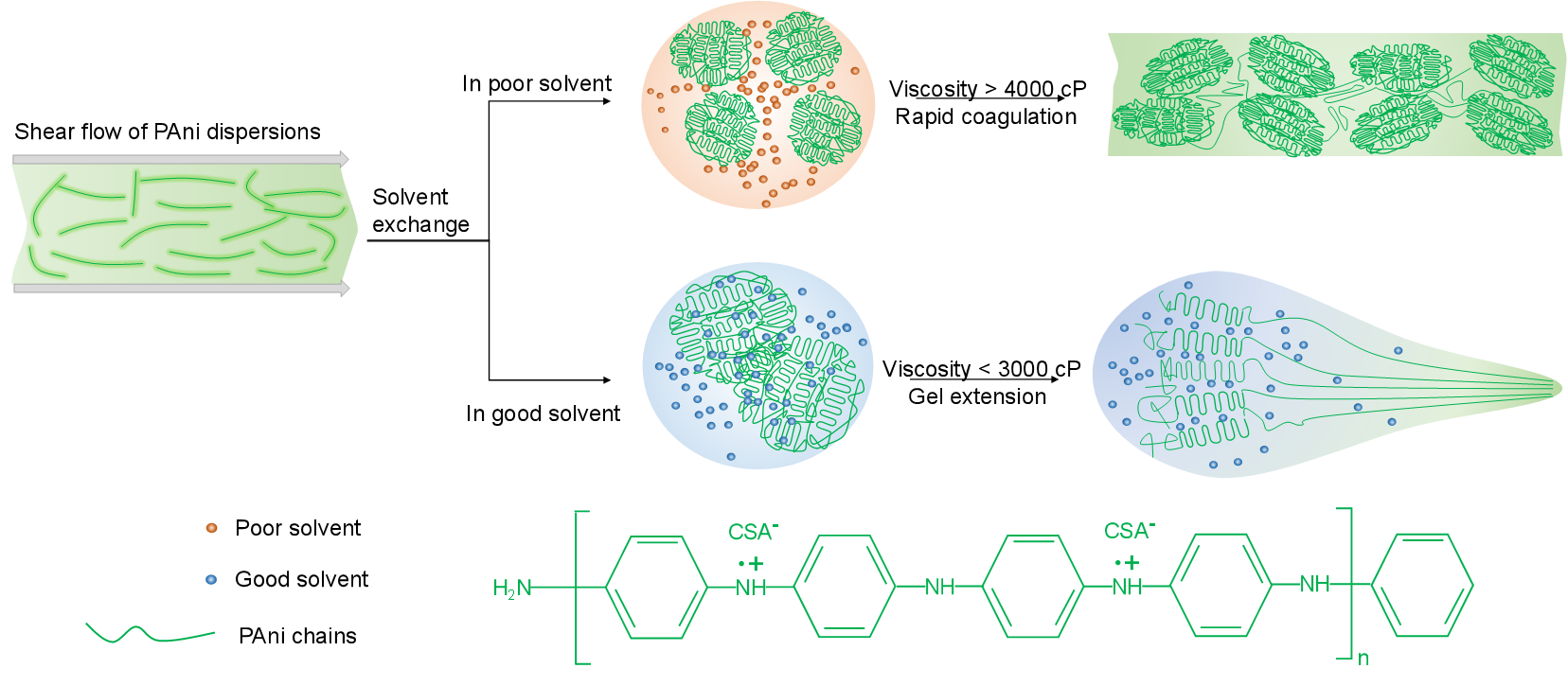

圖1. 良溶劑交換體系實(shí)現(xiàn)聚苯胺纖維細(xì)化的示意圖。

  沿著主鏈延伸且易摻雜的共軛 π 電子云使導(dǎo)電聚合物具有豐富的傳輸、光學(xué)和電化學(xué)特性，這些特性在傳統(tǒng)聚合物和金屬導(dǎo)體中很少見(jiàn)。將導(dǎo)電聚合物加工成宏觀纖維材料，可以以連續(xù)的方式將其納米尺度的特征轉(zhuǎn)化為具有實(shí)際應(yīng)用價(jià)值的產(chǎn)品。傳統(tǒng)的導(dǎo)電聚合物纖維之前大都使用濕法紡絲工藝制備，即將導(dǎo)電高分子分散在良溶劑中，再在不良溶劑中凝固成纖。然而，由于極強(qiáng)的鏈間作用，瞬時(shí)凝固且快速硬化的凝膠原絲抑制了后拉伸和細(xì)化過(guò)程，導(dǎo)致最終得到的纖維顯示出超過(guò)10微米的直徑，如此大的直徑也在很大程度上降低了導(dǎo)電高分子纖維的機(jī)械性能和電化學(xué)活性。陶肖明課題組提出了一種基于良好溶劑交換的濕法紡絲技術(shù)，可以大規(guī)模制備超細(xì)聚苯胺纖維。不同于傳統(tǒng)的濕法紡絲技術(shù)，他們用良溶劑取代不良溶劑作為凝固浴，從而降低凝膠原纖維的粘度，這些原纖維在經(jīng)受超高拉伸后形成直徑小于5微米的精細(xì)化纖維。

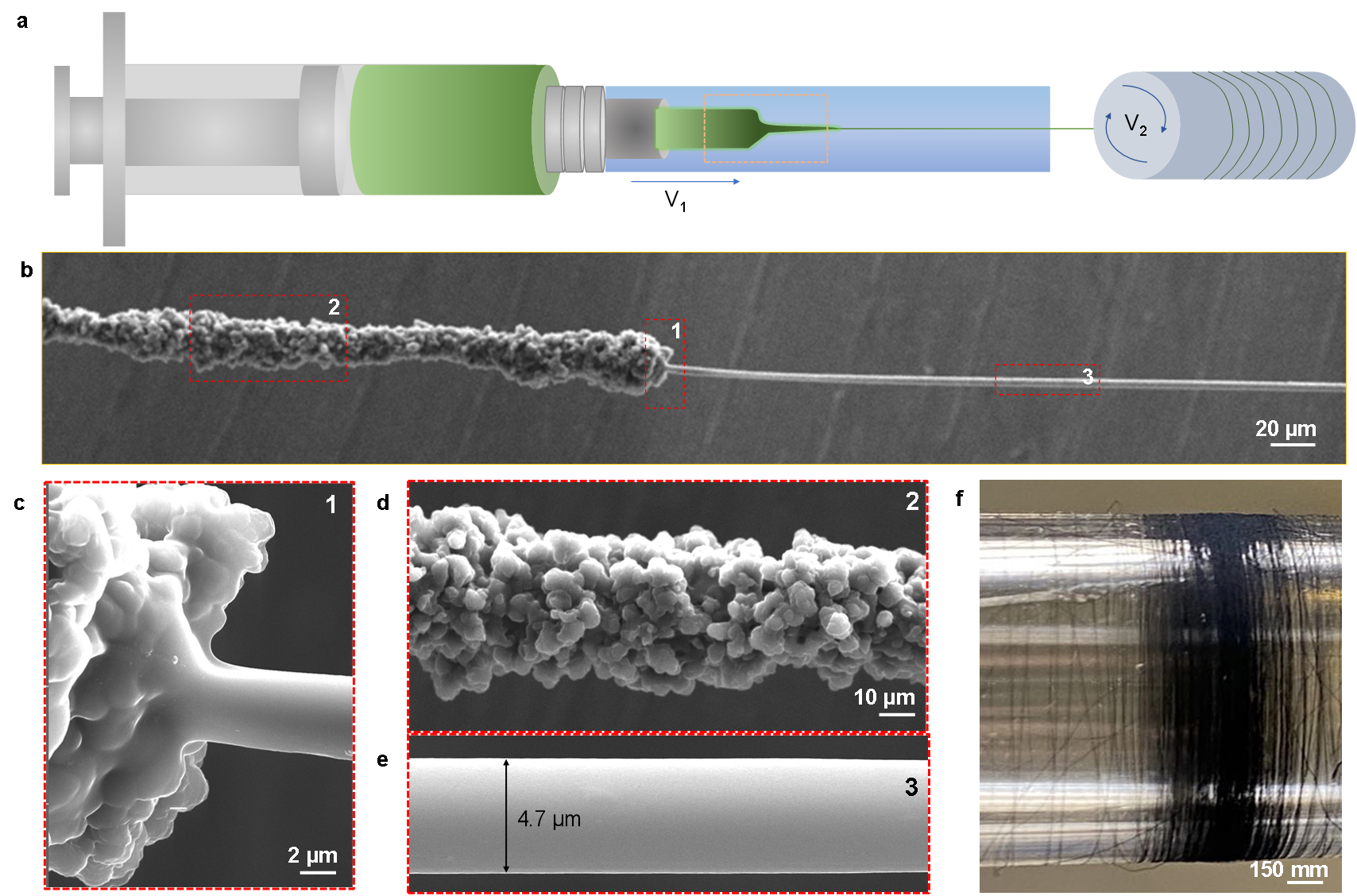

  如圖2所示，在改進(jìn)的一步濕法紡絲工藝中，他們使用良溶劑作為凝固浴，實(shí)現(xiàn)了精細(xì)聚苯胺纖維的大規(guī)模生產(chǎn)。在用樟腦磺酸摻雜聚苯胺分子后，他們將完全摻雜的聚苯胺分散到間甲酚中作為紡絲原液。值得注意的是，直接使用摻雜的聚苯胺溶液作為紡絲原液可以省去繁瑣的后摻雜程序，并進(jìn)一步實(shí)現(xiàn)在整個(gè)光纖長(zhǎng)度上的均勻電荷分布。聚苯胺的另一種良溶劑，二甲基甲酰胺，則用作凝固浴。間甲酚和二甲基甲酰胺之間的緩慢溶劑交換促進(jìn)了聚苯胺凝膠原纖維的形成，其粘度非常低，低于3000 cP。隨后，在凝固浴中拉伸凝膠纖維（圖 2b-e）時(shí)，觀察到直徑從 ±0.1 mm 急劇減小到 ±4.7 μm。超細(xì)聚苯胺纖維具有光滑的表面、高度結(jié)晶的微觀結(jié)構(gòu)和均勻的電荷分布。此外，極大的拉伸比使精細(xì)聚苯胺纖維的生產(chǎn)效率非常高，超過(guò) 40 米/分鐘。例如，他們?cè)趦尚r(shí)內(nèi)就可以得到5.4 公里長(zhǎng)的連續(xù)纖維（圖 2f）。

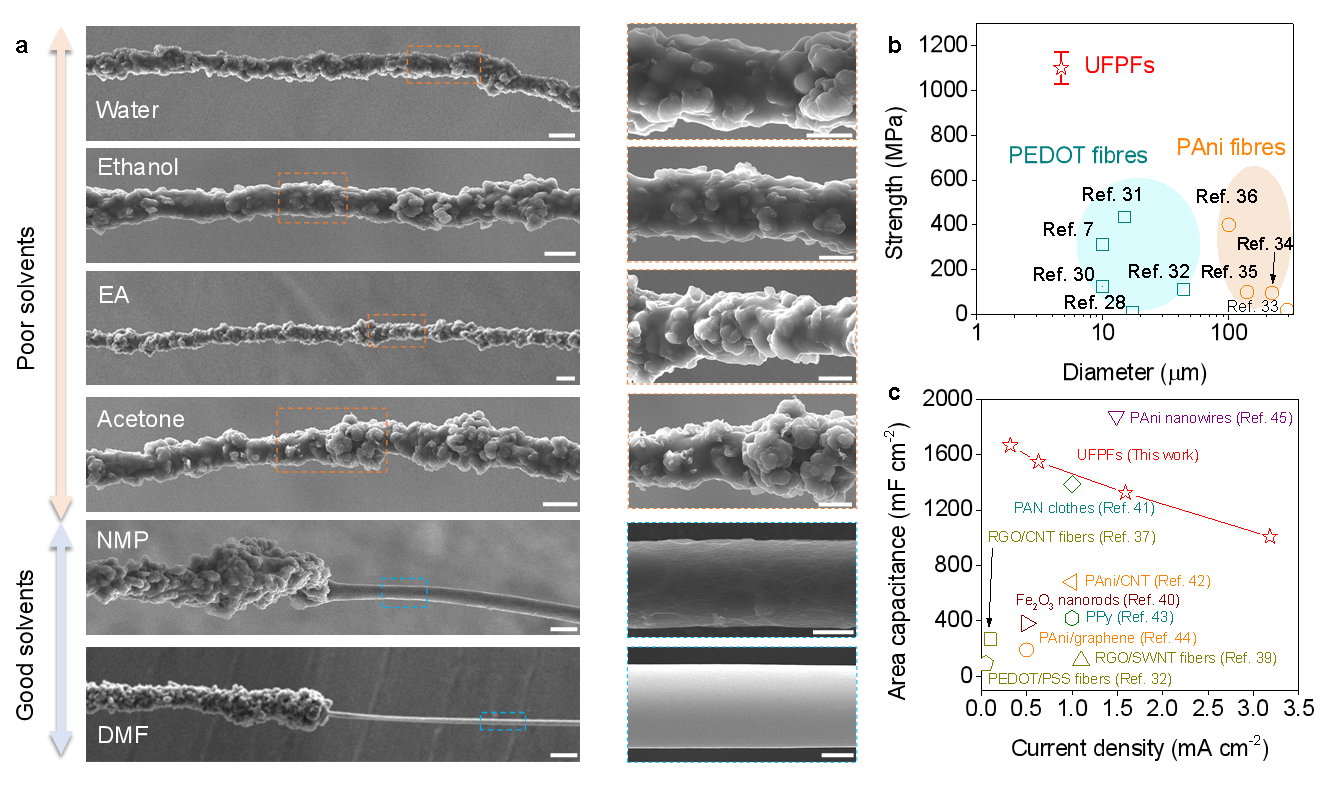

  凝膠原纖維的細(xì)化現(xiàn)象與使用良溶劑凝固浴的選擇高度相關(guān)。他們記錄了從不同溶劑中收集的聚苯胺纖維表面形態(tài)的演變。如圖 3a 所示，在不良溶劑中獲得的纖維，即水、乙醇、乙酸乙酯和丙酮，通常呈現(xiàn)出粗糙的表面和大約 20 μm 的大直徑。作為對(duì)比，他們?cè)?/span>兩種良溶劑中能清楚地觀察到細(xì)化現(xiàn)象，即 N-甲基-2-吡咯烷酮和二甲基甲酰胺。這種頸縮效應(yīng)促使最終生產(chǎn)的纖維呈現(xiàn)出超細(xì)的形態(tài)，這有助于聚苯胺纖維表現(xiàn)出更高的取向和結(jié)晶度，以及更好的結(jié)構(gòu)和性能穩(wěn)定性。

  精細(xì)聚苯胺纖維顯示出令人印象深刻的機(jī)械性能和能量存儲(chǔ)能力。從應(yīng)變-應(yīng)力曲線得出，精細(xì)聚苯胺纖維的模量為29.89±5.6 GPa，強(qiáng)度為1080±71 MPa，比直徑較大的導(dǎo)電高分子纖維至少高一個(gè)數(shù)量級(jí)（圖 3b）。他們使用聚乙烯醇-磷酸凝膠電解質(zhì)和兩根精細(xì)聚苯胺纖維電極構(gòu)建了一個(gè)微型電容器，以評(píng)估精細(xì)聚苯胺纖維的電化學(xué)活性。當(dāng)電流密度在 0.32 和 3.18 mA cm^-2 之間時(shí)，所測(cè)得的面積電容在1008 和1666 mF cm^-2之間，優(yōu)于先前報(bào)道的粗纖維和其他電極，并接近于聚苯胺納米線。

  原文鏈接：https://www.nature.com/articles/s41467-022-29773-9

  下載：Scalable production of ultrafine polyaniline fibres for tactile organic electrochemical transistors
