80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
北京大學(xué)雷霆團(tuán)隊(duì) Sci. Adv.：高電學(xué)性能的超韌有機(jī)半導(dǎo)體纖維的連續(xù)制備
2024-04-05  來源：高分子科技

  纖維具有獨(dú)特的一維結(jié)構(gòu)、優(yōu)異的柔韌性和可編織性，非常適合無縫集成到織物和可穿戴設(shè)備中，在可穿戴電子領(lǐng)域展現(xiàn)出巨大的潛力。對(duì)于纖維電子而言，機(jī)械性能和電學(xué)性能都至關(guān)重要。然而，目前同時(shí)實(shí)現(xiàn)良好的機(jī)械性能和器件性能仍面臨挑戰(zhàn)。共軛高分子優(yōu)異的光電性能使其具有廣闊的應(yīng)用前景，將其加工成纖維將進(jìn)一步拓展其在可穿戴設(shè)備中的應(yīng)用。然而，共軛高分子較差的機(jī)械性能和不成熟的紡絲工藝阻礙了其在纖維電子和可穿戴領(lǐng)域的應(yīng)用。


  近日，北京大學(xué)雷霆團(tuán)隊(duì)提出了“流動(dòng)增強(qiáng)結(jié)晶”（flow-enhanced crystallization，FLEX）的濕法紡絲技術(shù)，成功將多種共軛高分子紡成纖維，并實(shí)現(xiàn)了纖維的連續(xù)化生產(chǎn)（圖1）。與傳統(tǒng)的濕法紡絲方法不同，作者提出減少高分子聚集，促進(jìn)高分子鏈在拉伸流和剪切流作用下解聚的思路，通過進(jìn)一步調(diào)控凝固浴中的溶劑擴(kuò)散模式和后牽伸，增強(qiáng)了高分子鏈在纖維中的有序排列和結(jié)晶。


圖1. 文中使用的高分子半導(dǎo)體材料和FLEX連續(xù)紡絲方法示意圖


  共軛高分子由于強(qiáng)烈的π-π相互作用，在溶液中嚴(yán)重聚集，難以取向排列形成高質(zhì)量纖維。作者發(fā)現(xiàn)通過降低紡絲液濃度和調(diào)控紡絲過程中的流體剪切和拉伸作用，可以使嚴(yán)重聚集的共軛高分子解聚并沿流動(dòng)方向取向排列（圖2A）。進(jìn)一步通過調(diào)控紡絲針頭參數(shù)及凝固浴中的擴(kuò)散模式（圖2D），獲得了良好取向和結(jié)晶的高分子半導(dǎo)體纖維（圖2B）。有趣的是，作者在纖維中觀察到烷基側(cè)鏈的有序排列和結(jié)晶行為（圖2C），這種現(xiàn)象在薄膜中從未觀察到過。

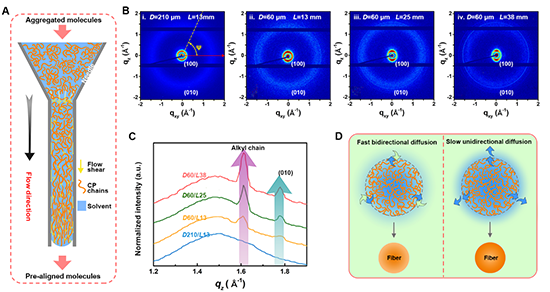

圖2. 流體作用下共軛高分子的解聚、取向與結(jié)晶


  FLEX方法增強(qiáng)了高分子鏈在纖維中的有序排列和結(jié)晶，使制備的半導(dǎo)體纖維具有優(yōu)異的機(jī)械性能，其力學(xué)性能達(dá)到甚至超過多種合成纖維，遠(yuǎn)超有機(jī)半導(dǎo)體薄膜材料（圖3A-B）。后牽伸進(jìn)一步增強(qiáng)了分子排列緊密度和有序度，纖維取向因子也進(jìn)一步提升（圖3C）。作者認(rèn)為高分子半導(dǎo)體纖維出色的機(jī)械性能來源于兩個(gè)方面：一是流動(dòng)剪切和拉伸作用將高分子聚集體解聚和預(yù)排列，有利于其在纖維中良好取向和規(guī)整排列；二是共軛骨架的有序排列誘導(dǎo)了烷基側(cè)鏈的有序排列和結(jié)晶，增加了鏈間相互作用，進(jìn)一步增強(qiáng)了纖維強(qiáng)度。此外，該類半導(dǎo)體纖維還表現(xiàn)出很小的曲率半徑和彎曲剛度，與人體組織接近，因此在可植入生物電子器件領(lǐng)域有良好的應(yīng)用前景（圖3D-E）。


圖3. 高分子半導(dǎo)體纖維優(yōu)異的機(jī)械性能和與織物的集成能力


  作者研究了上述高分子半導(dǎo)體纖維的可穿戴和生物電子器件方面的應(yīng)用（圖4A）。作者發(fā)現(xiàn)，這些纖維展現(xiàn)出高的n型摻雜電導(dǎo)率和獨(dú)特的應(yīng)變電導(dǎo)率增強(qiáng)特性（圖4B），并可被用于纖維熱電（OTE）和纖維有機(jī)電化學(xué)晶體管（OECT）器件。與傳統(tǒng)的薄膜器件相比，纖維器件均展現(xiàn)出性能的飛躍（圖4C-D）。其中，纖維熱電器件的功率因子（PF）和纖維OECT的跨導(dǎo)（gm,A）均為目前報(bào)道的最高值之一；诟咝阅艿睦w維OECT器件，作者還開發(fā)了乳酸傳感器和心電信號(hào)傳感器，表現(xiàn)出良好的靈敏度或信噪比。


圖4. 共軛半導(dǎo)體纖維出色的電學(xué)性能與可穿戴及生物電子應(yīng)用


  本研究表明，通過新的紡絲策略，高分子半導(dǎo)體纖維會(huì)展現(xiàn)出超越傳統(tǒng)薄膜材料的電學(xué)和力學(xué)性能，并在可穿戴和生物電子器件領(lǐng)域具有巨大的應(yīng)用潛力。本工作中提出的FLEX紡絲方法以及流體力學(xué)調(diào)控策略將作為一種通用的方法和策略，為高分子半導(dǎo)體材料的生產(chǎn)和應(yīng)用提供新思路。


  本研究以“Continuous production of ultratough semiconducting polymer fibers with high electronic performance”為題發(fā)表在Science Advances雜志。北京大學(xué)副研究員張志是本文的第一作者，雷霆研究員是通訊作者。合作者包括北京大學(xué)材料科學(xué)與工程學(xué)院的邵元龍研究員和呂世賢研究員等。上述研究工作得到了國家重點(diǎn)研發(fā)計(jì)劃項(xiàng)目、國家自然科學(xué)基金、北京市杰出青年基金、博士后科學(xué)基金，北京大學(xué)化學(xué)與分子工程學(xué)院分子材料與納米加工實(shí)驗(yàn)室（MMNL）儀器平臺(tái)和北京大學(xué)高性能計(jì)算平臺(tái)等的支持。


  論文鏈接：https://www.science.org/doi/10.1126/sciadv.adk0647

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
