Nafion是一種具有梳型結(jié)構(gòu)的聚合物電解質(zhì)，由全氟碳主鏈和磺酸基封端的氟醚側(cè)鏈所構(gòu)成。Nafion可以通過自組裝發(fā)生微相分離，形成尺寸為3-5納米的離子相區(qū)，實現(xiàn)高效質(zhì)子傳導并表現(xiàn)出優(yōu)異的化學穩(wěn)定性，是制備質(zhì)子交換膜的商業(yè)化標桿材料。然而，Nafion面臨著聚合物電解質(zhì)材料的共性問題：即難以同時提升質(zhì)子傳導性和力學穩(wěn)定性。由于Nafion的氟鏈具有很強的化學惰性，很難通過共價化學直接改變其分子結(jié)構(gòu)。因此，基于非共價作用的有機無機雜化策略被廣泛用于提升Nafion的力學強度和傳導性能。然而，由于大多數(shù)無機基元與Nafion之間存在較大的尺寸及極性差異，使其很難被精準牢固地引入到Nafion的納米離子相區(qū)，嚴重影響了雜化改性的效果。在此背景下，探索新型雜化基元與雜化策略來實現(xiàn)Nafion的精準修飾及改性，是Nafion基質(zhì)子交換膜的重要發(fā)展方向。
圖一：多金屬氧簇兩親物合成及其Nafion雜化膜的制備示意圖
在該工作中，作者將短鏈聚乙二醇（PEG）共價接枝到單缺位簇[SiW11O39]8-的骨架上，合成了有機無機雜化的多金屬氧簇兩親物(GSiW11)。有趣的是，PEG接枝顯著降低了簇的水溶性。而且，PEG鏈可以通過氫鍵作用與Nafion的磺酸基團發(fā)生絡合。通過這種設計，GSiW11可以在成膜過程中與Nafion發(fā)生共組裝，并選擇性地分布和固載到離子納米相中，從而實現(xiàn)Nafion改性。

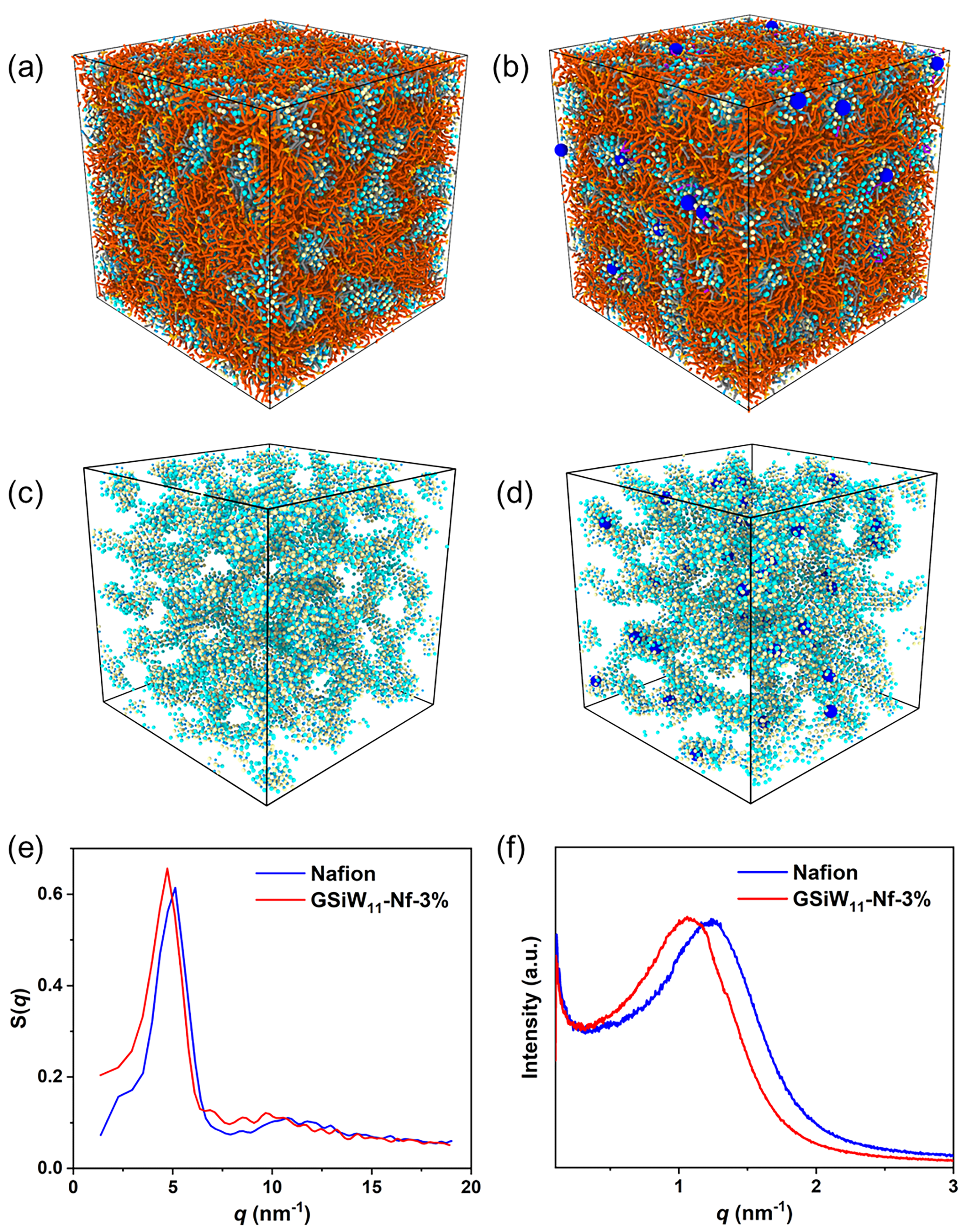

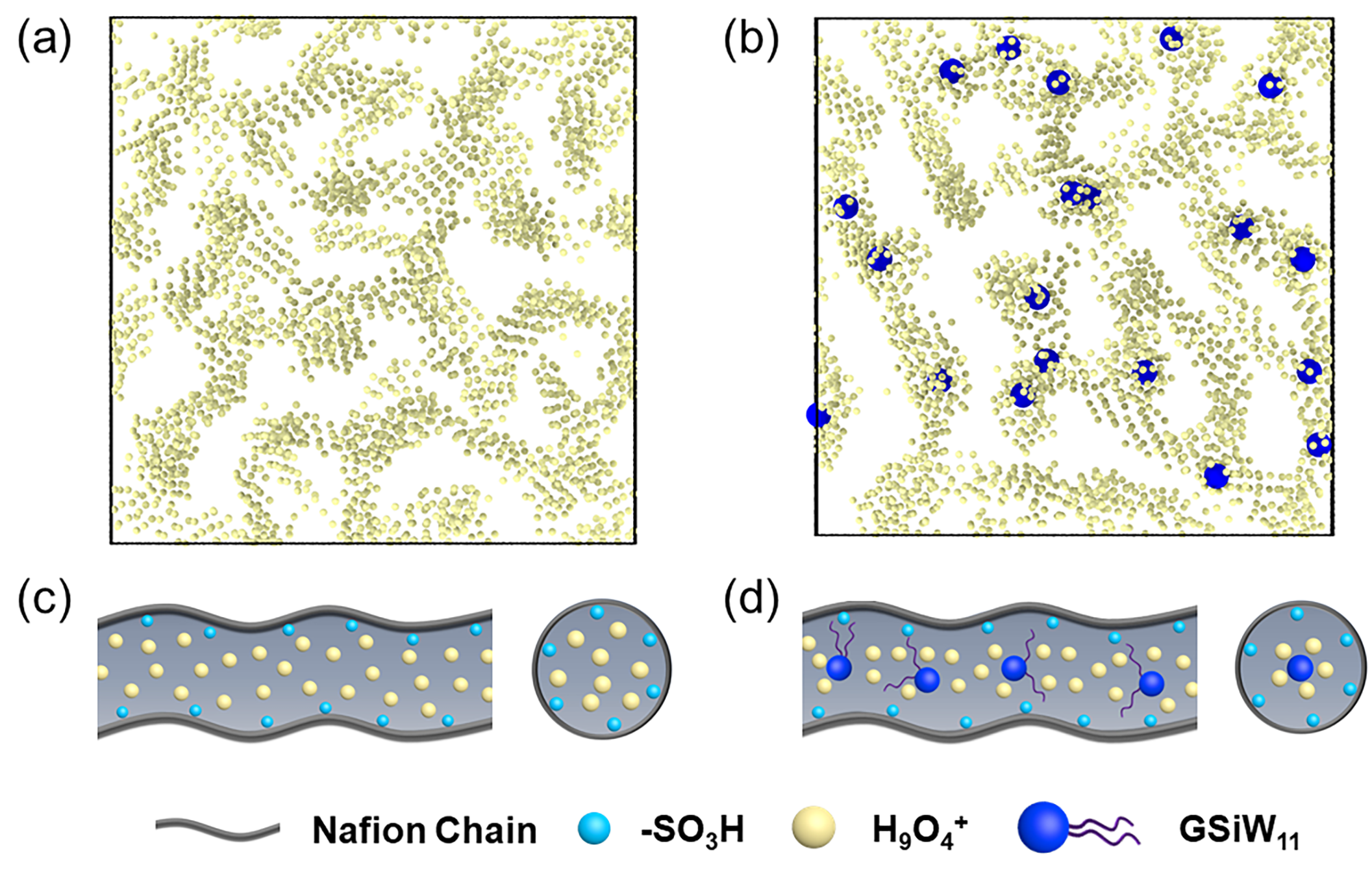

要點如下：
圖二：Nafion及其雜化膜的力學性能、質(zhì)子電導率和電導率穩(wěn)定性

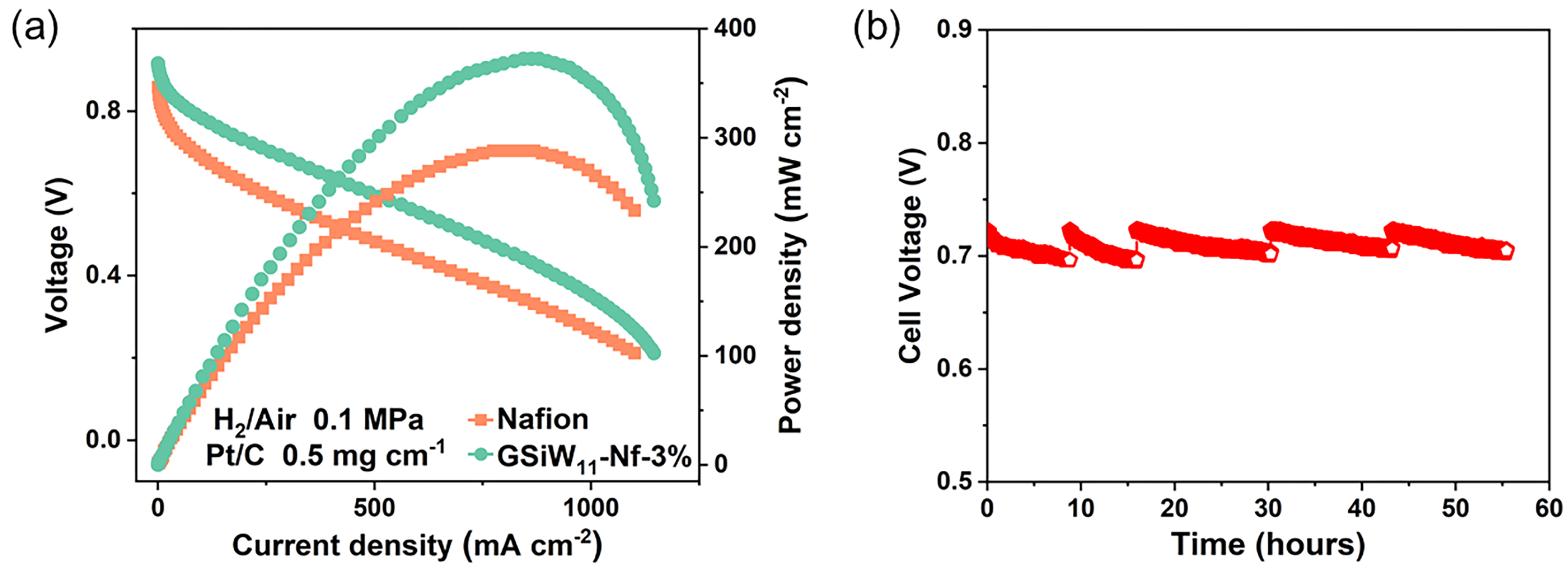

圖五：Nafion及雜化膜的燃料電池性能和長期穩(wěn)定性
總之，該工作展示了無機納米團簇在Nafion改性方面的獨特優(yōu)勢，相關(guān)結(jié)果可用于指導設計面向新能源需求的高性能電解質(zhì)材料。
原文鏈接：https://doi.org/10.1021/acsnano.2c08614
- 吉林大學李昊龍課題組《Nano Lett.》：自組裝離子屏障提升全釩液流電池性能 2023-11-10
- 吉大楊英威教授課題組《Nano Lett.》：熒光柱芳烴超分子配位微球用于底物選擇性光降解 2023-02-18
- 中科院理化所謝政研究員和濟南大學關(guān)瑞芳教授等《Small》前瞻綜述：可聚合納米材料 - 硅烷功能化碳點 2021-12-21
- 二十余載深耕｜北京大學范星河教授編著新書《聚合物鏈超分子組裝與功能化: 甲殼型液晶聚合物》出版 2025-01-14
- 同濟大學劉國鋒、南洋理工大學趙彥利院士 Nat. Commun.：超分子組裝體的動態(tài)手性反轉(zhuǎn) 2024-11-14
- 陜科大王學川、劉新華、岳歐陽等 Nano Today：基于超分子相互作用的形狀適應水下粘合材料 2024-04-24
- 南開大學王維教授課題組：可溶液加工的聚(多金屬氧簇降冰片烯)和聚(己酸降冰片烯）嵌段和無規(guī)共聚物的合成及催化功能的研究 2017-07-19
