復旦大學彭娟團隊 Macromolecules: 共軛高分子PBTTT的晶型調(diào)控
2023-01-04 來源：高分子科技
共軛高分子的鏈結構和凝聚態(tài)結構是影響載流子輸運的核心要素。由于載流子各向異性的傳輸特性，共軛高分子的晶型和結晶取向對其傳輸有重要影響。精準有效調(diào)控共軛高分子的晶型及結晶取向，建立它們與載流子遷移率之間的關系，具有重要的學術價值和現(xiàn)實應用意義。
在前期工作中，復旦大學彭娟團隊等人利用高分子結晶動力學依賴性調(diào)控多種共軛體系的晶型和結晶取向，包括聚（3-丁基噻吩）晶型II到晶型I的轉變（ACS Nano 2022, 16, 11194），聚芴從α相到β相的轉變及其圖案化（Angew. Chem. Int. Ed. 2021, 60, 11751）等。近期，他們將高分子化學與物理手段緊密結合，設計合成了一系列不同烷基側鏈長度（己基、辛基、癸基和十二烷基）的聚（2,5-雙（3-烷基噻吩-2-基）噻吩并[3,2-b]噻吩）（PBTTT-6、PBTTT-8、PBTTT-10和PBTTT-12），利用熱退火/溶劑蒸氣退火實現(xiàn)了PBTTT體系不同晶型的可逆轉變。

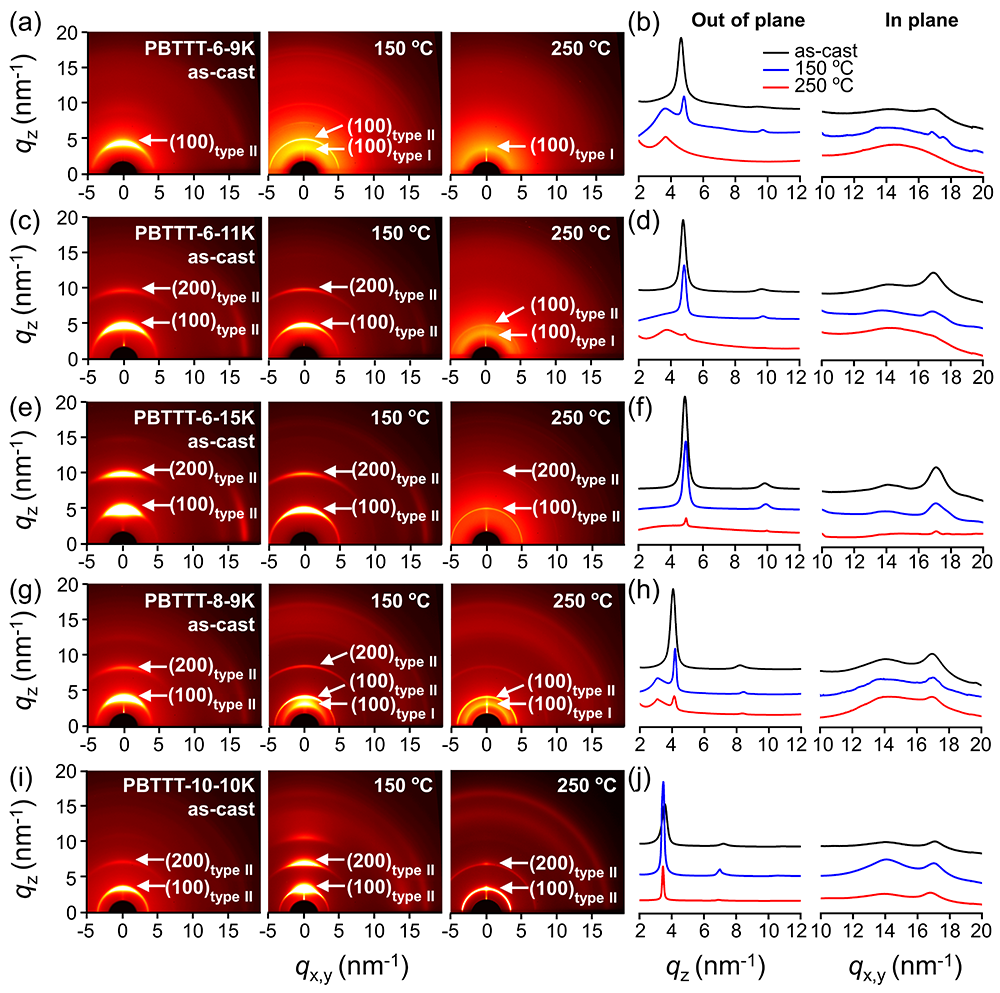

圖1.（a-j）不同分子量、不同烷基側鏈長度的PBTTT在不同狀態(tài)下的2D-GIXRD圖及1D-GIXRD圖。
圖2.（a-i）低分子量的PBTTT-6和PBTTT-8在熱退火/溶劑蒸氣退火下的GIXRD圖以及晶型轉變示意圖。

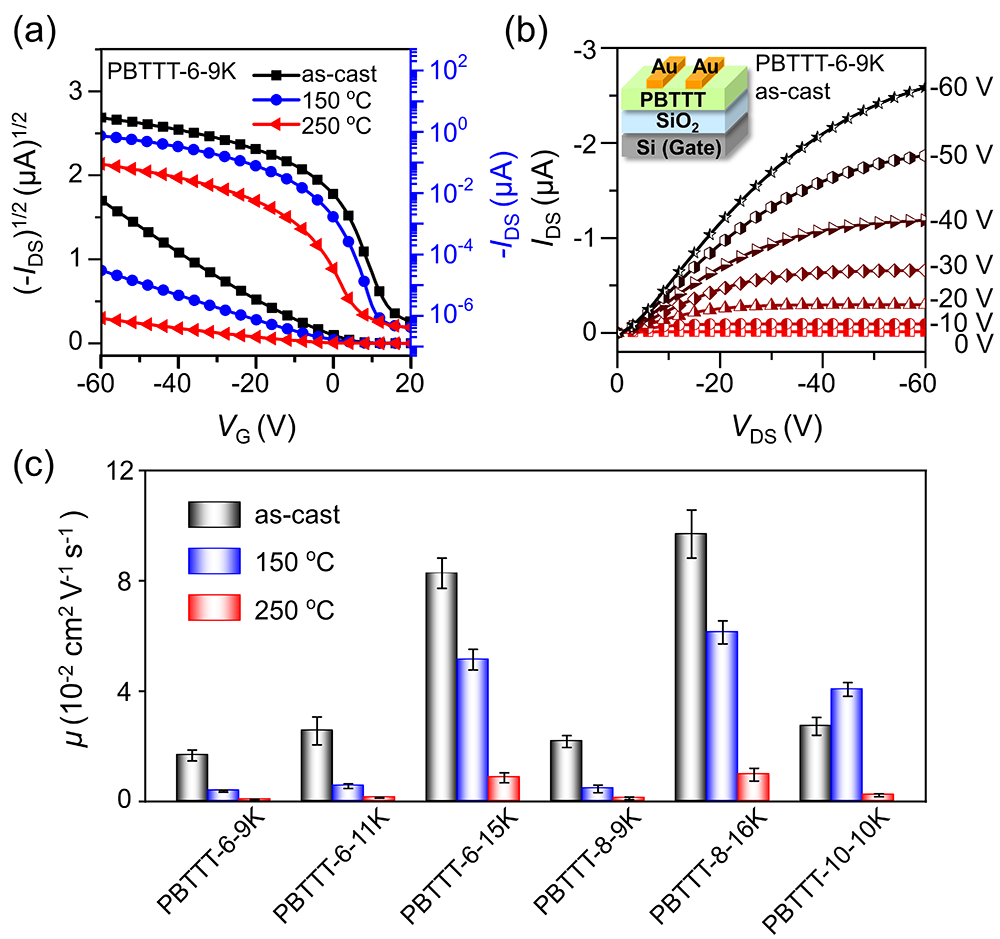

圖3.（a-c）不同分子量、不同烷基側鏈長度的PBTTT在不同狀態(tài)下的器件性能。
文章鏈接：https://doi.org/10.1021/acs.macromol.2c02289
版權與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 復旦大學彭娟教授團隊 ACS Macro Lett.: 外電場調(diào)控共軛高分子的溶液聚集態(tài)與薄膜晶型 2025-05-16
- 復旦大學彭娟團隊三發(fā) Macromolecules：基于共軛高分子凝聚態(tài)結構調(diào)控的最新進展 2024-05-12
- 復旦大學彭娟課題組 Chem. Mater.：苯并噻二唑基共軛高分子的溶液態(tài)聚集對薄膜態(tài)結晶取向的影響 2024-04-13
- 中國化學會第七屆高分子結晶研討會將于2024年4月26日-29日在天津舉行（第二輪通知） 2024-03-11
- 中國化學會第七屆高分子結晶研討會將于2024年4月26日-29日在天津舉行（第一輪通知） 2024-02-04
- 川大塑料高性能化加工與裝備課題組 Macromolecules：壓力場下流動誘導高分子結晶及其在“定構加工”中的應用 2024-02-01
