武漢理工大學(xué)李寶文教授團(tuán)隊《ACS AMI》：間歇抽濾工藝制備MXene/芳綸納米纖維膜用于高效電磁屏蔽和熱管理
2023-01-20 來源：高分子科技
5G通信技術(shù)推動了電子設(shè)備的快速發(fā)展。具有高集成度和高功率密度的電子設(shè)備會在內(nèi)部產(chǎn)生大量電磁輻射和熱積累問題，嚴(yán)重制約系統(tǒng)的工作精度和穩(wěn)定性，并危害人體健康。新一代集成電子器件迫切需要兼具柔性、魯棒性、環(huán)境穩(wěn)定性和熱管理性能的高效電磁屏蔽材料，以滿足電子設(shè)備智能化和可穿戴化的發(fā)展趨勢。二維過渡金屬碳氮化物和/或氮化物MXene因其卓越的金屬導(dǎo)電性、輕質(zhì)和易加工等特性被廣泛應(yīng)用于電磁屏蔽屏蔽領(lǐng)域。然而，MXene的力學(xué)性能差和易氧化等問題嚴(yán)重制約其實際應(yīng)用。通過引入一維納米纖維可以改善MXene材料的機(jī)械強(qiáng)度，然而，常規(guī)的制備策略難以調(diào)控材料的取向和分布，并導(dǎo)致納米片的聚集。改善MXene的取向度并平衡復(fù)合材料的力學(xué)強(qiáng)度、熱管理和電磁屏蔽效能仍然是該領(lǐng)域的挑戰(zhàn)之一。

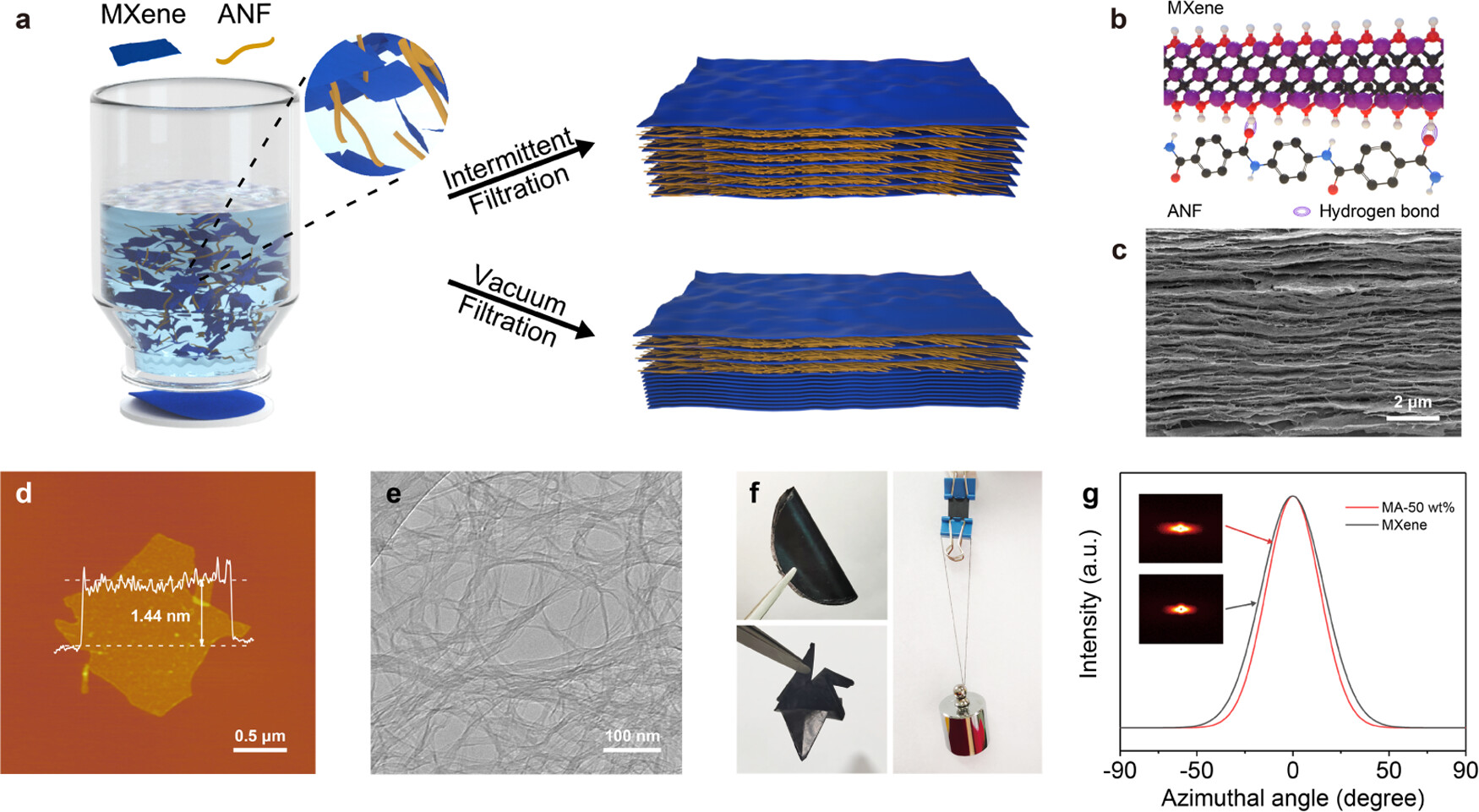

圖1 MXene/ANF復(fù)合膜的制備示意圖和材料表征

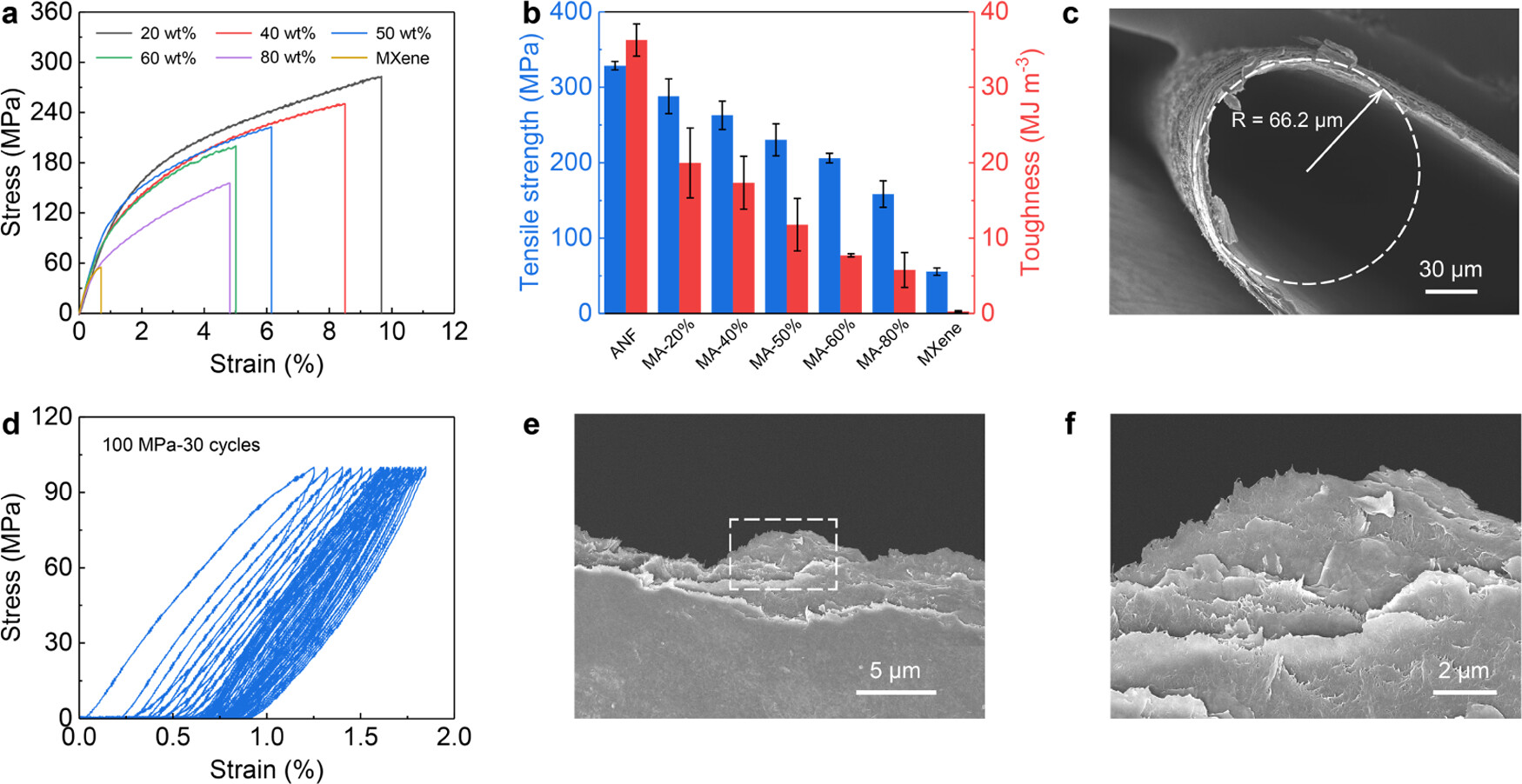

圖2 MXene/ANF復(fù)合膜的力學(xué)性能
圖3 MXene/ANF復(fù)合膜的電磁屏蔽性能

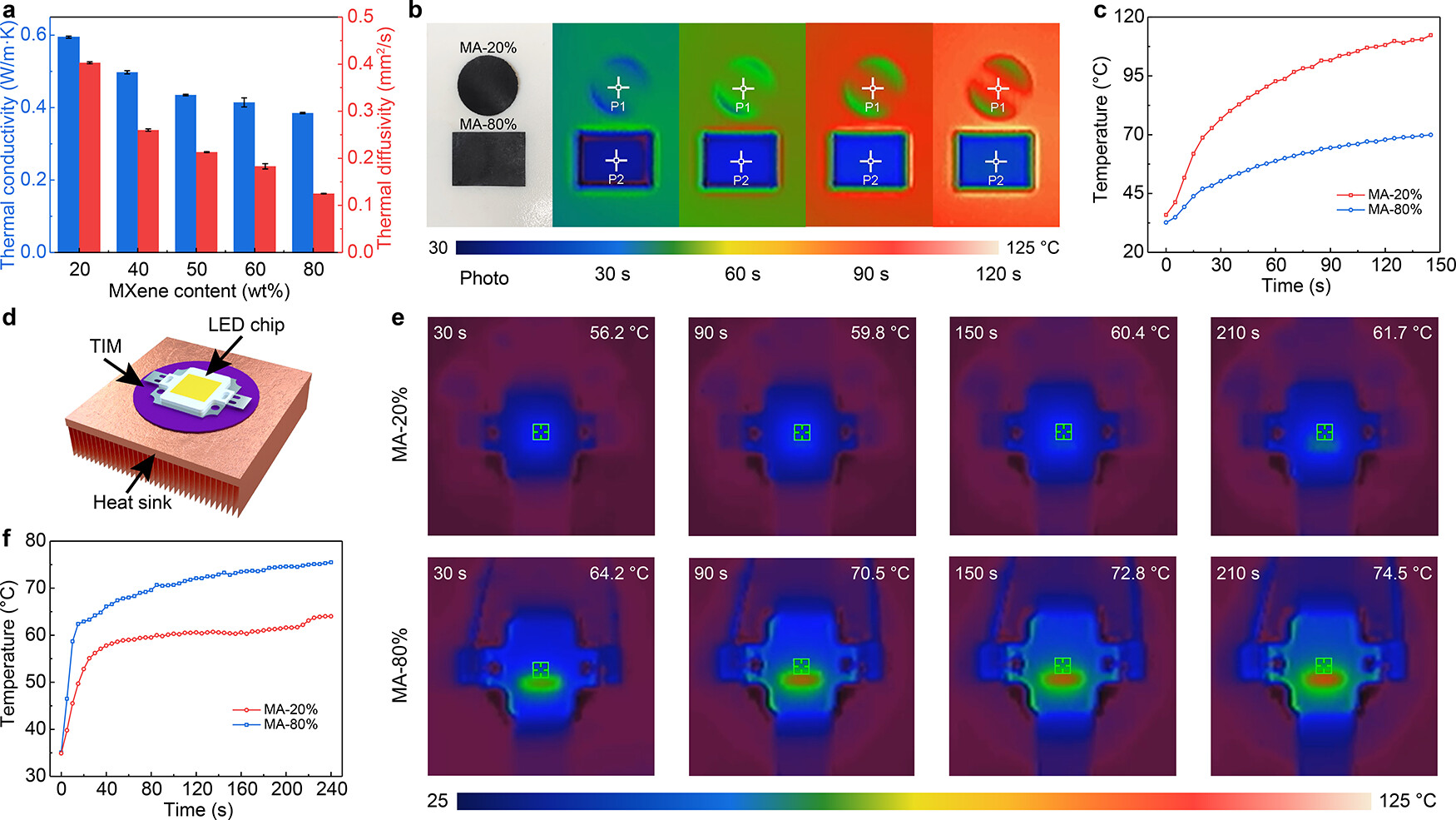

圖4 MXene/ANF復(fù)合膜的導(dǎo)熱性能
圖5 MXene/ANF復(fù)合膜的焦耳加熱性能
原文鏈接：https://pubs.acs.org/doi/10.1021/acsami.2c20101
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 山東大學(xué)王志寧教授團(tuán)隊 Nano Lett.：基于MXene與TA-Fe3+協(xié)同效應(yīng)的水凝膠界面工程膜用于穩(wěn)健光熱膜蒸餾脫鹽 2024-01-07
- 齊魯工大于得海、劉溫霞 Carbohyd. Polym.：TEMPO細(xì)菌纖維素/MXene納米片水凝膠用于智能穿戴式人機(jī)交互 2023-12-08
- 合工大胡穎/哈工大赫曉東、彭慶宇 AFM：能實現(xiàn)向光性變形與自振蕩運(yùn)動的MXene柔性光驅(qū)動器 2023-10-24
- 東華大學(xué)朱美芳院士/葉長懷團(tuán)隊 AFM：具有優(yōu)異力學(xué)和隔熱性能二氧化硅/芳綸納米纖維雙網(wǎng)絡(luò)復(fù)合氣凝膠纖維用于耐火型摩擦納米發(fā)電機(jī) 2024-08-24
- 陜科大張美云教授團(tuán)隊《Compos. Part B-Eng.》綜述：芳綸納米纖維基功能復(fù)合材料-制備、應(yīng)用與前景 2024-01-24
- 迪肯大學(xué)類偉巍教授團(tuán)隊 Adv. Funct. Mater.: 液相重組芳綸納米纖維助力超高通量納濾膜 2024-01-07
- 川大冉蓉/崔為、國科大溫研院陳強(qiáng)《Prog. Mater. Sci.》：軟物質(zhì)克服硬挑戰(zhàn) - 苛刻環(huán)境下使用的生物啟發(fā)水凝膠 2025-02-27
