可切換或透明度可調(diào)的材料因其在傳感器、智能窗口等方面的廣泛應(yīng)用受到了廣泛的關(guān)注。常見的動態(tài)可調(diào)材料需要依靠外部能源（熱、電）的支持才能實現(xiàn)可逆轉(zhuǎn)變。因此，利用自然刺激進行動態(tài)調(diào)節(jié)具有重要意義。

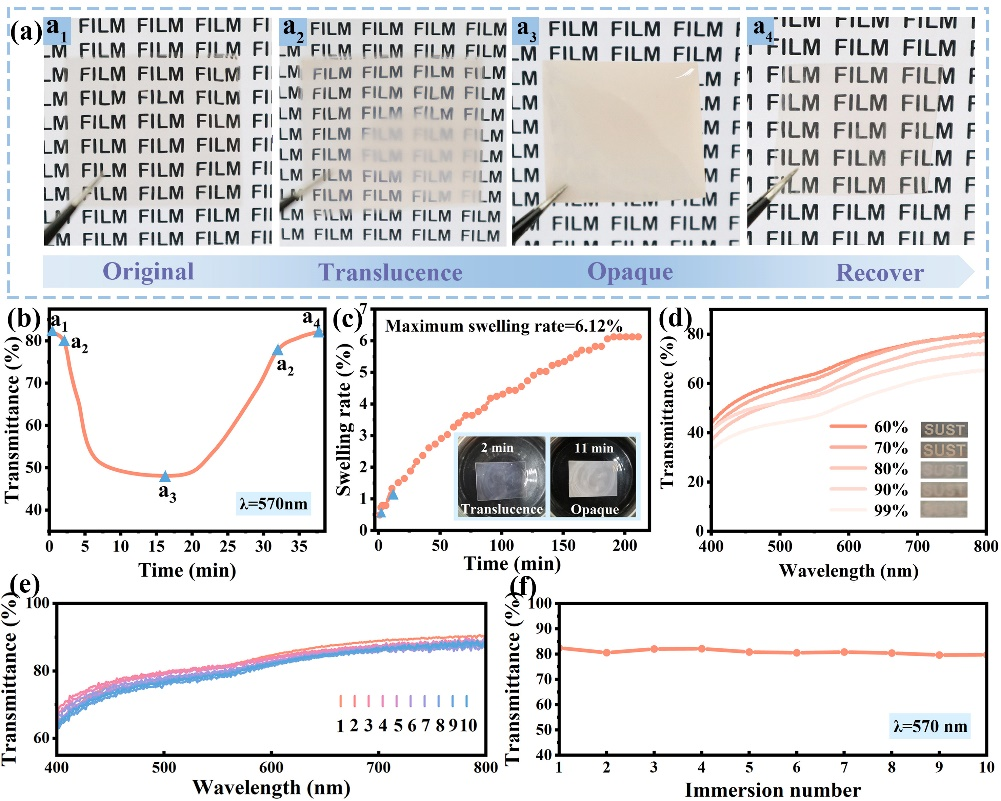

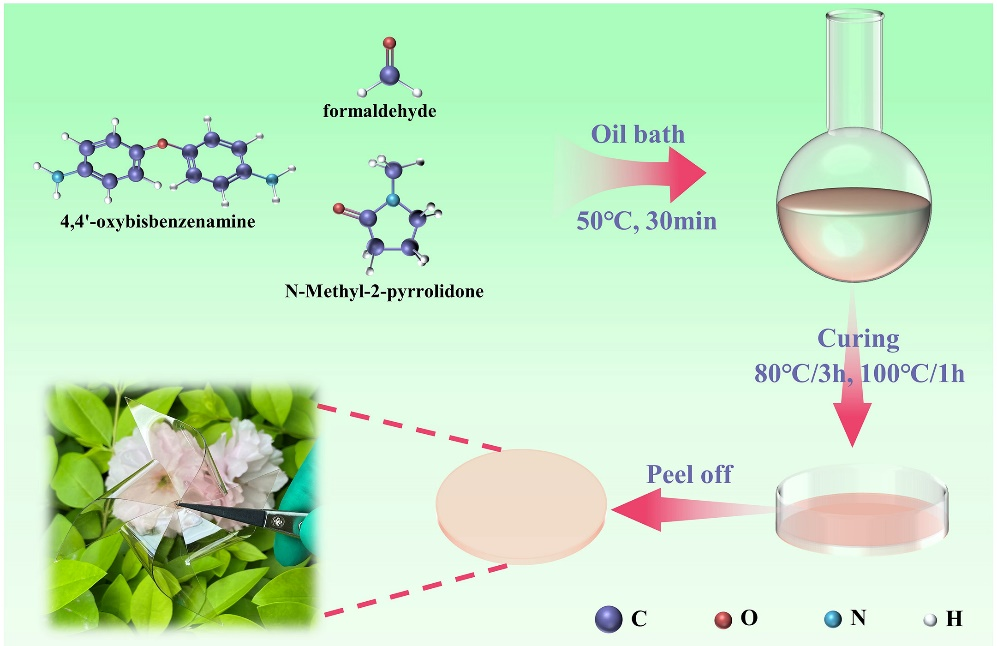

近期，陜西科技大學材料科學與工程學院宋浩杰教授團隊通過簡單的制備方法獲得了一種濕度響應(yīng)的半氨基動態(tài)共價網(wǎng)絡(luò)（HDCN）材料（圖1）。研究發(fā)現(xiàn)，該薄膜在可見光范圍內(nèi)具有良好的透明度（91%），并具有較好的強度，其模量為206.28MPa，斷裂伸長率為39.02%。當薄膜受到濕度的刺激時，材料實現(xiàn)了從透明狀態(tài)到不透明狀態(tài)的轉(zhuǎn)變；而當薄膜暴露在不同的相對濕度（60%-99%）下時，可以獲得不同階段透明度的動態(tài)轉(zhuǎn)變（圖2）。此外，將薄膜置于一定的酸性溶液中即可實現(xiàn)完全溶解（圖3），并且經(jīng)過一定的處理即可實現(xiàn)原料的回收？梢钥吹，動態(tài)可調(diào)的HDCN薄膜集高透明度、較好的強度、可溶解等優(yōu)點于一體，這些優(yōu)勢使其在智能窗、濕度報警器和防偽等方面具有巨大的應(yīng)用前景。該工作以“Novel Green Reversible Humidity-Responsive Hemiaminal Dynamic Covalent Network for Smart Window”為題發(fā)表在《ACS Applied Materials & Interfaces》上。本論文第一作者是陜西科技大學碩士研究生邢智慧，陜西科技大學材料科學與工程學院賈曉華教授、楊進副教授和宋浩杰教授為共同通訊作者。研究工作得到了國家重點研發(fā)計劃和國家自然科學基金的支持。
原文鏈接：https://pubs.acs.org/doi/10.1021/acsami.2c21717
- 慕尼黑工業(yè)大學Peter Müller-Buschbaum教授團隊 ACS Nano：自支撐導電聚合物薄膜的多功能應(yīng)用 2024-12-11
- 中科院化學所宋延林/李會增團隊 AFM：以結(jié)構(gòu)色為基礎(chǔ)的多重信息加密打印 2024-04-19
- 廣西大學徐傳輝教授 AFM：基于生物梯度結(jié)構(gòu)實現(xiàn)應(yīng)變和濕度高響應(yīng)的柔性橡膠基傳感器 2024-04-10
- 東華大學朱美芳院士/葉長懷團隊 AFM：基于CO2發(fā)泡方法制備超高透明度、優(yōu)異力學性能的柔性聚酰亞胺納米發(fā)泡材料用于隔熱保溫 2024-08-26
- 鄭大申長雨院士/劉春太教授團隊與合作者 Nat. Commun.：節(jié)能聚乙烯復合透明薄膜 2024-04-14
- 廈門大學林友輝教授團隊 Adv. Funct. Mater.: 一鍋法合成Hofmeister效應(yīng)輔助型多功能雙網(wǎng)絡(luò)有機水凝膠 2024-02-04
- KAUST甘巧強教授團隊 AFM：熱致變色水凝膠實現(xiàn)智能窗膜 - 車輛降溫10°C，無需額外能耗 2025-03-25
