80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  環(huán)氧樹脂廣泛應(yīng)用于航天航空和電子電路等領(lǐng)域，然其高可燃性卻是其廣泛應(yīng)用的障礙。追求無傳統(tǒng)阻燃元素（如鹵素、磷、氮和硅）的環(huán)氧樹脂阻燃體系是當(dāng)前研究熱點(diǎn)方向之一。鑒于環(huán)氧樹脂堅(jiān)硬的炭層特征，單獨(dú)引入過渡金屬催化劑很難賦予環(huán)氧樹脂優(yōu)異的垂直燃燒測試等級，如何朝著優(yōu)化炭層的方向調(diào)控催化劑的定向成炭特性，實(shí)現(xiàn)環(huán)氧樹脂的高效阻燃性仍然面臨嚴(yán)峻挑戰(zhàn)。

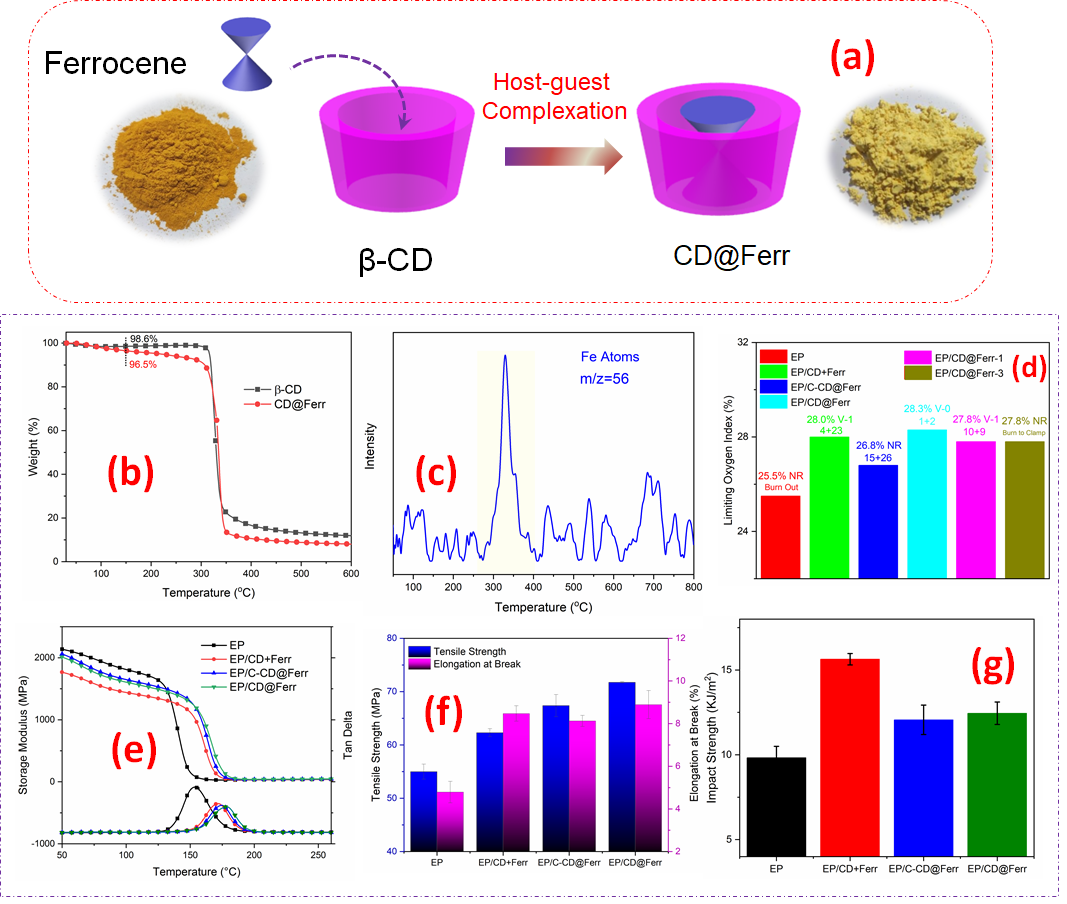

  近期，重慶交通大學(xué)李志副教授聯(lián)合馬德里高等材料研究院王德義教授利用二茂鐵優(yōu)異的催化特性，發(fā)展了宏量制備二茂鐵與生物基β-環(huán)糊精主客體阻燃劑（CD@Ferr）的簡易方法 （圖1(a)）。二茂鐵與β-環(huán)糊精內(nèi)腔的弱相互作用抑制二茂鐵的低溫?fù)]發(fā)（約80 ^oC）有效延遲二茂鐵的揮發(fā)溫度至 150^oC 以上，低于環(huán)氧樹脂的固化加工溫度（圖1(b, c)）。添加2 wt%的CD@Ferr （鐵載量低至0.008 wt%）到環(huán)氧樹脂中通過 UL-94 V-0 級，氧指數(shù)達(dá)28.3%，煙總產(chǎn)量減少 20.3%（圖1(d)）。由于 β-CD 和環(huán)氧樹脂的弱氫鍵相互作用，環(huán)氧樹脂玻璃化轉(zhuǎn)變溫度增加 24 ^oC （圖1(e)），拉伸強(qiáng)度和斷裂伸長率分別同步提高了 30.4% 和 85.8%（圖1(f, g)）。

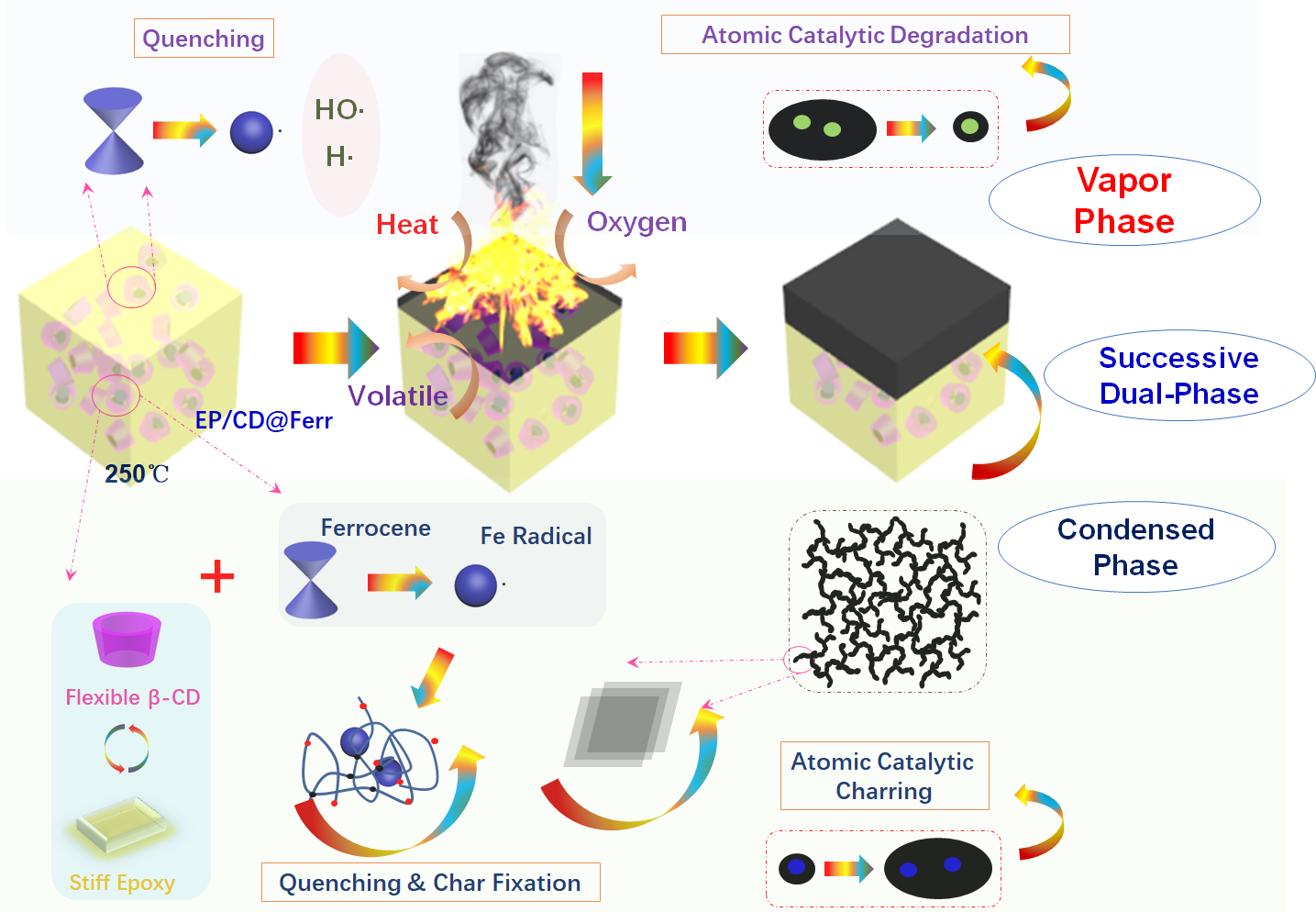

圖 2二茂鐵與β-環(huán)糊精主客體阻燃劑（CD@Ferr）的雙相連續(xù)原子級催化機(jī)理

  原文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S1385894723006988
