近年來，柔性電子器件因柔軟、可形變等特點受到廣泛關注。當柔性電子器件被頻繁使用時，柔性基底材料容易出現(xiàn)機械損傷。因此，為了延長電子器件的使用壽命，需要采用具有高韌性和自修復的彈性材料來解決上述問題。通常，為了實現(xiàn)彈性體的室溫自修復，往往需要向分子鏈中引入動態(tài)性較好的非共價作用單元，如四重氫鍵等。同時，為了實現(xiàn)彈性體的高韌性，往往需要引入大量的非共價作用以提高體系在拉伸過程中的能量耗散，但是大量的非共價作用往往會限制高分子鏈段的運動，影響材料的室溫修復性。
在此基礎上，為實現(xiàn)高韌性彈性體材料室溫下的自修復，近日，南京大學賈敘東教授、張秋紅副教授團隊和汪蓉教授團隊合作，將四重氫鍵和聚輪烷同時引入到聚氨酯彈性體中，利用動態(tài)四重氫鍵作用和聚輪烷的滑環(huán)效應成功制備了具有高韌性(77.3 MJ/m3) 和室溫自修復性質（室溫24 h修復效率91%）的柔性基底材料（圖1）。在該分子設計中，四重氫鍵快速的交換速率為材料提供了室溫下的自修復性能。同時，聚輪烷可以通過環(huán)糊精在拉伸過程中的滑動行為來分散體系應力和耗散體系能量，從而進一步提高材料的韌性。

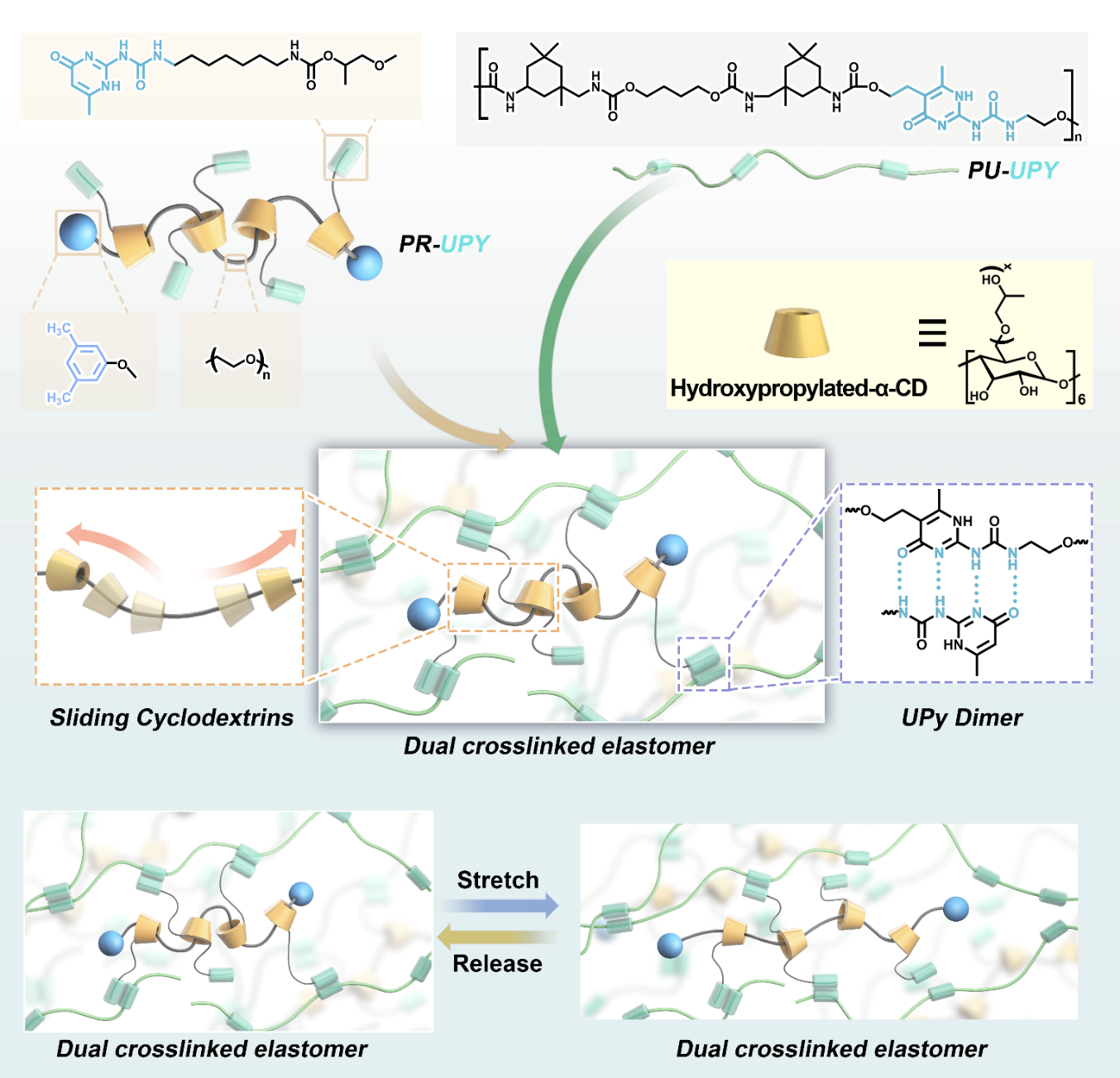

圖1 基于四重氫鍵和分子滑輪的雙重交聯(lián)的高韌性和室溫自修復性的彈性體的分子結構設計

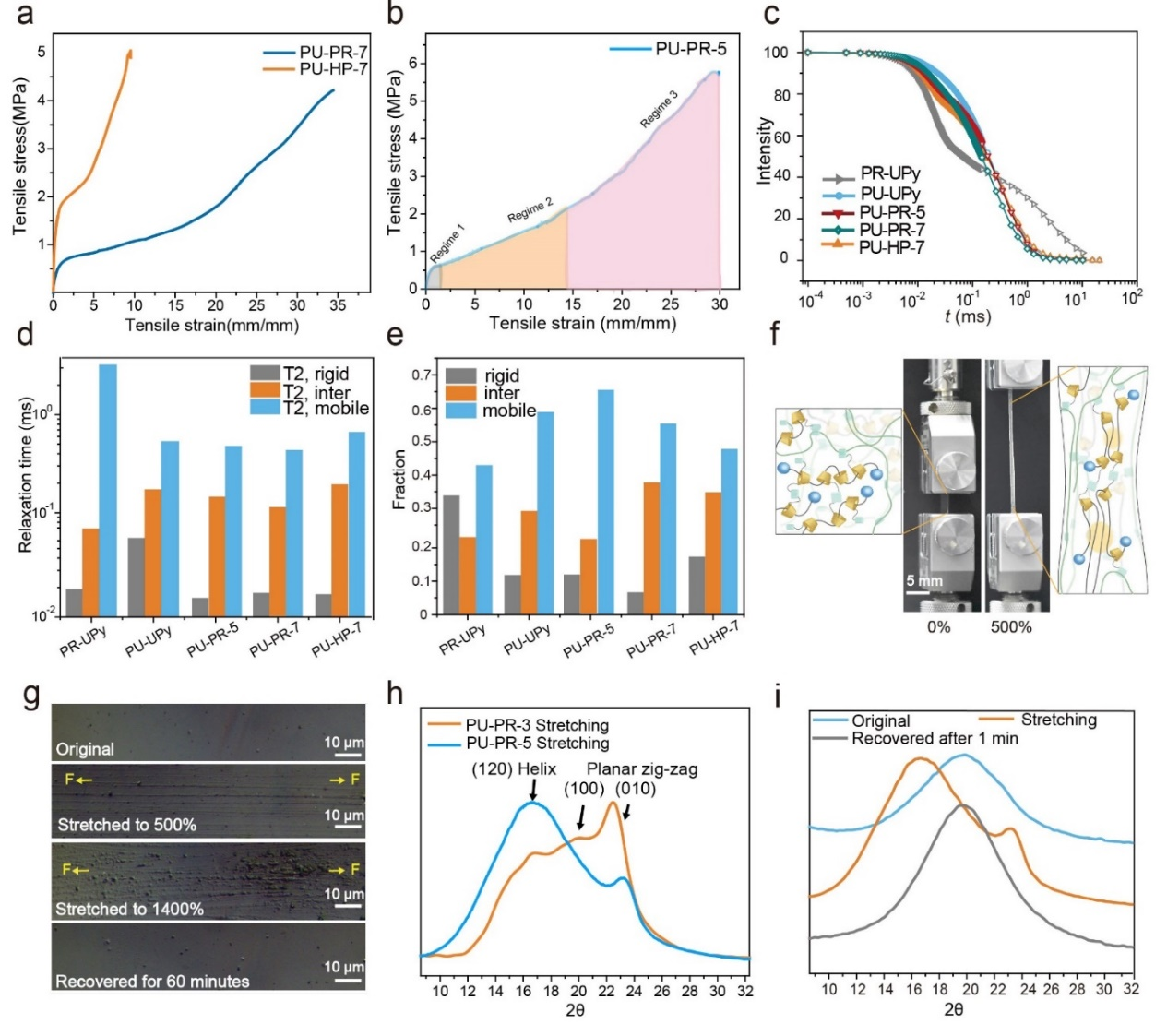

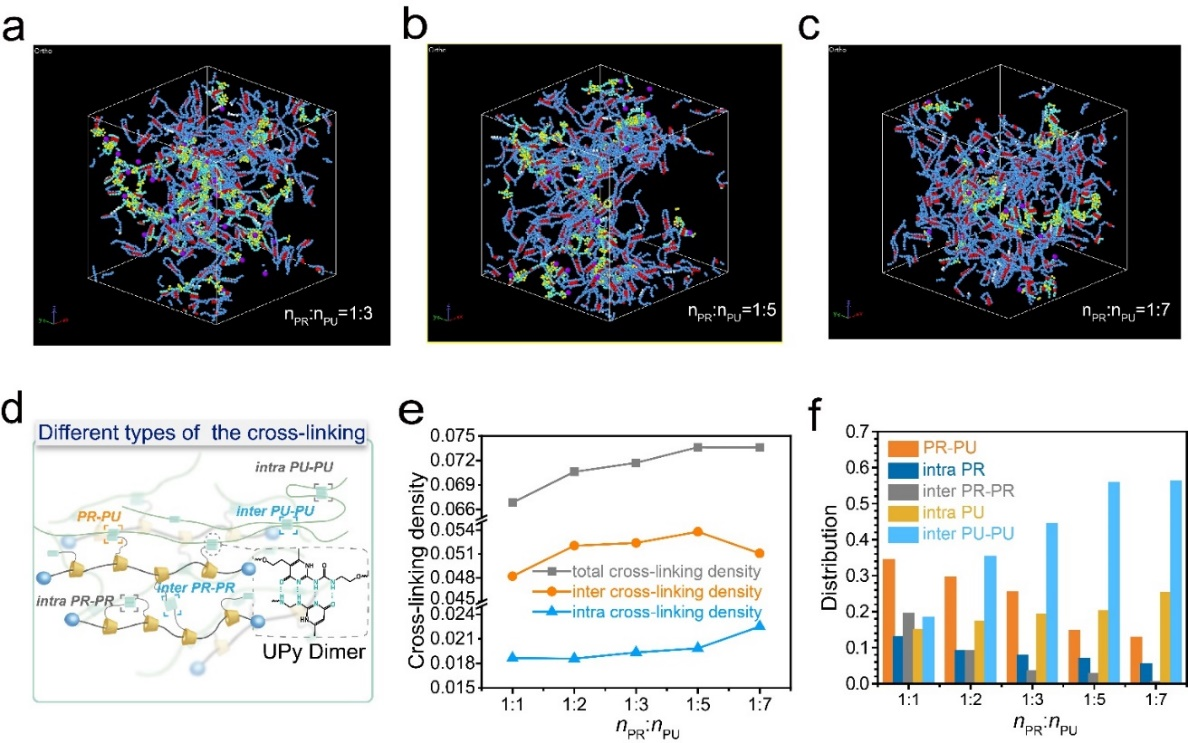

圖3. 四重氫鍵/聚輪烷雙重交聯(lián)彈性體優(yōu)異力學性能的多尺度機理驗證
總的來說，該工作為解決高韌性和室溫自修復的矛盾，提出了一種新的解決策略，同時也為大應變下電阻不敏感的柔性可拉伸導體的制備提供了思路。
圖4. 基于高韌性自修復彈性體的大應變不敏感導體的制備與測試
論文信息：Quadruple H-Bonding and Polyrotaxanes Dual Cross-linking Supramolecular Elastomer for High Toughness and Self-healing Conductors Supramolecular Elastomer for High Toughness and Self-healing Conductors
Angewandte Chemie International Edition DOI: 10.1002/anie.202305282
https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202305282
- 斯坦福大學鮑哲南教授和新加坡南洋理工大學陳曉東教授：具有可拉伸，抗撕裂和自我修復的四重氫鍵交聯(lián)超分子聚合物薄膜電極材料 2018-04-16
- 陜科大白陽團隊《Small》：可用于水下傳感的耐久型聚輪烷水凝膠傳感器 2024-10-11
- 長春應化所張強研究員課題組與合作者《Adv. Mater.》: 拓撲水凝膠腦神經(jīng)電極用于腦信號監(jiān)測、神經(jīng)調(diào)控和中風治療 2023-12-06
- 浙江大學黃飛鶴/李光鋒團隊聯(lián)合美國德州大學奧斯汀分校 Jonathan L. Sessler教授和浙江工業(yè)大學朱藝涵教授Science Advances： 配位硼氮鍵驅動自組裝構筑聚輪烷單晶 2023-07-12
- 西工大顏紅俠教授團隊 Small：利用超支化聚硼磷酸酯制備具有超高韌性和防火安全性的透明環(huán)氧樹脂 2025-05-04
- 南理工傅佳駿/徐建華團隊 AFM：可持續(xù)電容傳感器材料新突破！兼具高韌性和解聚合閉環(huán)回收 2025-04-23
- 長春應化所崔冬梅教授團隊 Macromolecules: 雙核鈧金屬配合物催化合成兼具高強度和韌性的乙烯-苯乙烯多嵌段共聚物 2025-02-21
