Macromolecules：窄分布雙末端功能化共軛聚合物的合成
2023-07-27 來源：高分子科技
在逐步聚合反應(yīng)（SGP）范疇內(nèi)，末端功能化聚合物的合成通常采用某一種單體過量的方法來實現(xiàn)。受限于傳統(tǒng)SGP不可控的特點，所得聚合物通常呈現(xiàn)分子量難以預(yù)設(shè)、分子量分布寬、以及批次不穩(wěn)定等問題。絕大多數(shù)共軛聚合物等功能聚合物的合成是遵循SGP機理的，為此，建立通用的可以人為控制的SGP方法是實現(xiàn)這些聚合物（包括末端功能化聚合物）合成的關(guān)鍵。

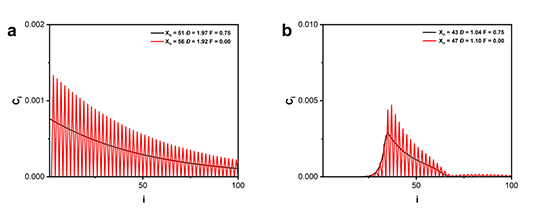

他們進(jìn)一步在實驗層面證實了這種方法的可行性和有效性，采用1,4-雙(2-乙基己氧基)-2,5-雙碘苯與1,4-苯二硼酸頻哪醇酯的Suzuki偶聯(lián)聚合反應(yīng)合成雙硼酸酯封端的共軛聚合物。以孔道內(nèi)負(fù)載有鈀催化劑的介孔氧化硅SBA-15為CSGP的催化劑，而在對照反應(yīng)中，則以氮雜卡賓鈀配合物（NHC-Pd）為SGP的催化劑。實驗結(jié)果證實，在CSGP中獲得的聚合物的D值均比SGP中要低很多，特別是采用后補加單體的策略（如上述模擬計算），可以獲得D值低達(dá)1.06的聚合物。通過核磁氫譜、MALDI-TOF質(zhì)譜等方法確定該聚合物的兩個末端均為硼酸酯。
原文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c00870
下載：Synthesis of Narrowly Distributed α,ω-Bifunctionalized Conjugated Polymers
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
