共軛聚合物是一類典型的半剛性鏈高分子，共軛剛性鏈對其凝聚態(tài)行為如鏈段動力學(xué)、溶液性質(zhì)、結(jié)晶行為等有很大影響。共軛聚合物的結(jié)晶不僅受熱力學(xué)規(guī)律的控制，還受動力學(xué)機(jī)制的影響。由于載流子各向異性的傳輸特性，共軛聚合物的晶型和結(jié)晶取向會影響載流子的傳輸。因此，有效調(diào)控共軛聚合物的晶型和結(jié)晶取向，具有十分重要的意義。

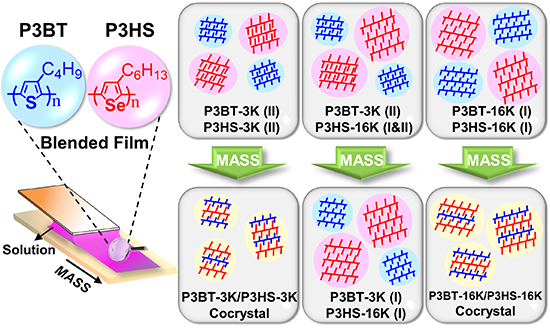

圖1. 通過彎液面輔助誘導(dǎo)溶液剪切(MASS)策略調(diào)控P3BT/P3HS的晶型以及共晶和相分離的相互轉(zhuǎn)變。
圖2. 以P3BT-3K/P3HS-3K為例說明共混物體系的晶型以及共晶和微相分離轉(zhuǎn)變的過程。

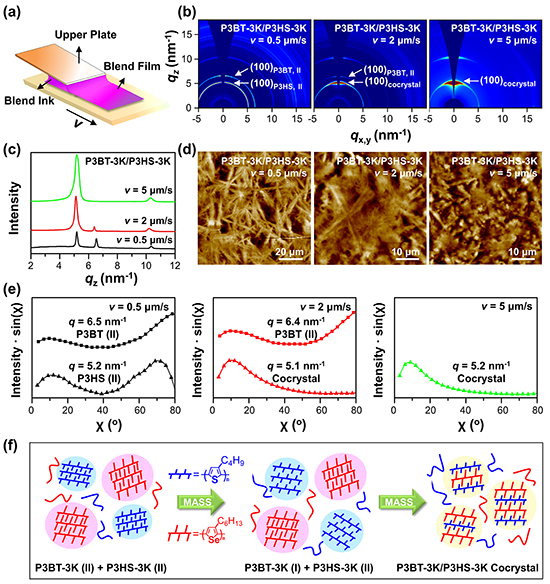

隨后，他們利用彎液面輔助誘導(dǎo)溶液剪切策略，將P3BT/P3HS共混溶液受限在兩個(gè)平板之間，隨著下平板的移動速率逐漸增加，P3BT-3K/P3HS-3K和 P3BT-3K/P3HS-16K中的P3BT-3K的晶型會從II逐漸轉(zhuǎn)變成I，并且和P3HS-3K共結(jié)晶(圖2)，但是和P3HS-16K發(fā)生相分離分別結(jié)晶。這是因?yàn)樵?/span>P3BT-3K/P3HS-3K中，P3BT和P3HS在(100)方向的結(jié)晶有序長度相互匹配，因此兩者能夠共結(jié)晶。而P3BT-3K和P3HS-16K的結(jié)晶有序長度相差較大，并且隨著剪切過程進(jìn)一步增大，導(dǎo)致兩者無法共結(jié)晶。P3BT和P3HS受結(jié)晶有序長度影響能否共結(jié)晶也可以通過P3BT-16K/P3HS-16K體系的結(jié)晶行為得到驗(yàn)證。P3BT-16K和P3HS-16K均表現(xiàn)為晶型I，通過溶液剪切過程晶型不發(fā)生變化。但兩者的結(jié)晶有序長度更加匹配，因此比P3BT-3K/P3HS-3K更容易形成共晶。他們利用GIXRD等手段對P3BT/P3HS共混物的晶型轉(zhuǎn)變、共晶和相分離轉(zhuǎn)變機(jī)制進(jìn)行了細(xì)致探究，并將不同結(jié)晶結(jié)構(gòu)與光物理性質(zhì)相關(guān)聯(lián)。
文章鏈接：https://doi.org/10.1021/acs.macromol.3c01614
- 復(fù)旦大學(xué)彭娟團(tuán)隊(duì) ACS Nano: 共軛高分子的晶型及結(jié)晶取向調(diào)控 2022-07-14
- 南京大學(xué)胡文兵教授課題組 Polymer：氫鍵特殊相互作用對高分子結(jié)晶動力學(xué)影響的分子模擬研究 2023-08-22
- 中科院長春應(yīng)化所韓艷春團(tuán)隊(duì) AFM：彈性體基體中構(gòu)建連續(xù)共軛聚合物網(wǎng)絡(luò) - 實(shí)現(xiàn)高拉伸性與高電學(xué)性能兼得 2025-03-25
- 南科大馮奎、郭旭崗/海南大學(xué)陳志才 Angew 綜述：高性能有機(jī)電化學(xué)晶體管共軛聚合物的分子設(shè)計(jì)策略、應(yīng)用和前景 2025-01-09
- 華南理工大學(xué)郭子豪課題組 AFM : 具有超低閾值電壓的n型有機(jī)電化學(xué)晶體管 2024-11-01
- 高分子物理與化學(xué)國家重點(diǎn)實(shí)驗(yàn)室在聚丁烯-1的II到I晶型轉(zhuǎn)變機(jī)理研究上取得新進(jìn)展 2018-10-19
誠邀關(guān)注高分子科技
- 化學(xué)所陳傳峰、韓瑩團(tuán)隊(duì) Ang...
- 東北林大劉守新教授團(tuán)隊(duì)《Ad...
- 北化楊衛(wèi)民/李好義團(tuán)隊(duì)《Com...
- 中國人民大學(xué)賀泳霖等 Small...
- 安理工王文新教授都柏林大學(xué)...
- 東華大學(xué)史向陽教授團(tuán)隊(duì)：外...
- 蘭州化物所王曉龍研究員團(tuán)隊(duì)...
- 青科大沈勇團(tuán)隊(duì) Angew：結(jié)晶...
- 澳門大學(xué)“春明糖水”團(tuán)隊(duì)《...
- 華南理工大學(xué)郭建華教授團(tuán)隊(duì)...
- 浙理工胡毅教授 ESM：由廢棄...
