南京大學(xué)陸延青教授和孔德圣教授團隊 Nano Lett.：基于銀納米線/液態(tài)金屬超高拉伸電學(xué)自愈合導(dǎo)體
2023-12-09 來源：高分子科技
針對蓬勃發(fā)展柔性可拉伸電子的實際需求，可拉伸導(dǎo)體在近年來得到了廣泛的研究，其中最常見的是基于導(dǎo)電納米結(jié)構(gòu)和彈性體的復(fù)合材料。雖然這類導(dǎo)體材料具有一定的機械拉伸性，但經(jīng)過反復(fù)拉伸或劇烈的外力作用，復(fù)合導(dǎo)體容易產(chǎn)生微裂紋，從而導(dǎo)致電學(xué)性能不穩(wěn)定甚至失效。受生物系統(tǒng)存在的自修復(fù)機制啟發(fā)，液態(tài)金屬微膠囊已經(jīng)被用于電學(xué)自修復(fù)導(dǎo)體中，主要利用液態(tài)金屬微膠囊的破碎來實現(xiàn)電學(xué)自愈合，但由于缺乏合適的材料結(jié)構(gòu)設(shè)計，目前報道的相關(guān)文獻(xiàn)很難同時實現(xiàn)超高拉伸低電阻變化和經(jīng)過多次形變的電學(xué)愈合性能穩(wěn)定。
圖1. 自愈合導(dǎo)體的設(shè)計與制備

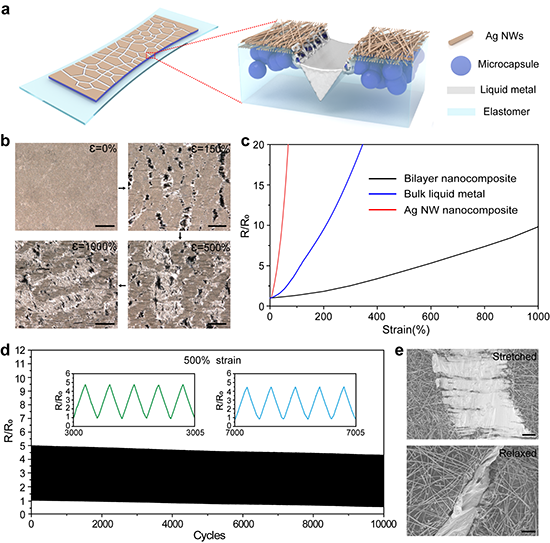

圖2. 超高拉伸自愈合導(dǎo)體的愈合機理以及電學(xué)愈合性能

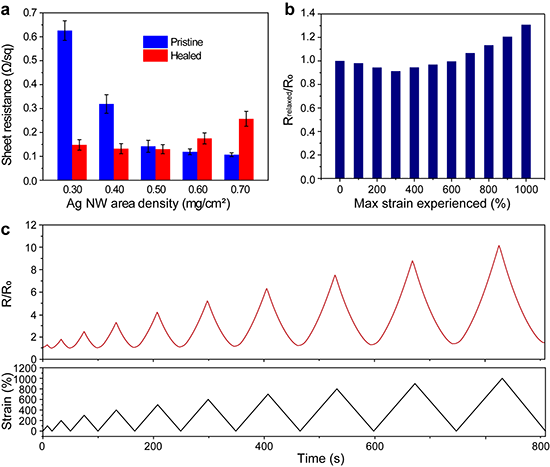

圖3. 銀納米沉積量和不同拉伸幅度對自愈合導(dǎo)體的影響
圖4. 基于自愈合導(dǎo)體在可穿戴多功能電子貼片的應(yīng)用

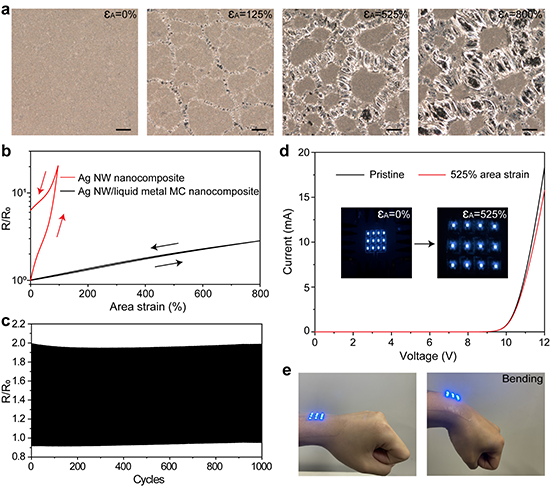

圖5. 自愈合導(dǎo)體的雙軸拉伸電學(xué)愈合性能以及應(yīng)用研究
相關(guān)工作以“Ultrastretchable Electrically Self-Healing Conductors Based on Silver Nanowire/Liquid Metal Microcapsule Nanocomposites”為題發(fā)表在Nano Letters上，南京大學(xué)現(xiàn)代工程與應(yīng)用科學(xué)學(xué)院博士生林勇為第一作者，通訊作者為陸延青教授和孔德圣教授。
原文鏈接： https://pubs.acs.org/doi/full/10.1021/acs.nanolett.3c03670
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 蘇州大學(xué)邢鐵玲/陳國強教授團隊 CEJ: 植物源咖啡酸誘導(dǎo)棉織物表面銀納米線生長及其可穿戴應(yīng)用 2023-07-14
- 河南大學(xué)蔡國發(fā)教授課題組 AFM：基于銀納米線微網(wǎng)構(gòu)建的可拉伸多功能聚合物分散液晶器件 2023-07-04
- 北科大王東瑞教授課題組《ACS AMI》：墨水直寫打印線寬50 μm、超高電導(dǎo)率的銀納米線圖案化電極 2023-02-22
- 川師大趙麗娟教授、王義副教授 Mater. Horiz.：通過協(xié)同氫鍵和偶極-偶極交聯(lián)構(gòu)建超高拉伸、自恢復(fù)、自愈合且粘附性水凝膠 2025-01-10
- 清華大學(xué)劉靜教授課題組：具有超高拉伸性導(dǎo)體-絕緣體可逆轉(zhuǎn)變特性的液態(tài)金屬復(fù)合材料 2019-04-19
