  電極污染會顯著影響基于電化學的傳感器和儲能設備的功能。當不可逆的惰性層形成時，其會阻礙氧化還原活性物質與電極表面的有效相互作用。采用具有氧化活性的小分子或聚合物（氧化還原聚合物，redoxmers）的電化學系統尤為容易遇到電極污染的問題。傳統的防污或電極清潔策略包括保護層和使用碳基材料、金屬納米顆粒涂層、防污聚合物等對電極表面改性。然而，這種防污層的應用可能會引入額外的阻抗，減少所需的氧化還原活性分子或氧化還原聚合物的電化學可達性。一種可替代的新思路是制備具有刺激響應功能的氧化還原聚合物，使其在污染發生后能夠有效的原位清潔，無需使用改性的電極表面。

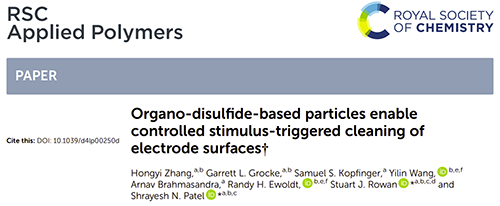

  基于上述需求，芝加哥大學 Stuart Rowan 教授和 Shrayesh Patel副教授近期在《RSC Applied Polymers》期刊上發表了最新研究性論文“Organo-Disulfide-Based Particles Enable Controlled Stimulus-Triggered Cleaning of Electrode Surfaces”。該研究提出了一種全新的有效電極清潔策略，采用具有氧化還原活性的聚（甲基丙烯酸縮水甘油酯）顆粒與2-氨基-1,3,4-噻二唑二硫化物（PGMA-ATDDS）交聯。這些具有氧化還原活性的聚合物（RAPs）顆粒在受到電化學還原或紫外光激發時，可以通過斷裂二硫鍵實現去交聯。將該刺激應用于使用PGMA-ATDDS顆粒污染的ITO電極，并使用定制的流動池進行清潔，結果顯示顆粒清除率顯著提高至80%，相較于無刺激的對照組，清潔效率可提高了六倍以上。電化學刺激后的熒光共聚焦顯微成像顯示，在靠近電極表面的顆粒中發生了選擇性的二硫鍵還原。推測是這種選擇性的去交聯以及電解液在顆粒/電極界面處的溶脹作用，促進了在電解液流動條件下顆粒的去除。此外，通過測試聚乙烯基芐基二茂鐵（PVBC-Fc）的懸浮液充電性能，驗證了電極的清潔效果。電化學還原和紫外光清潔后的ITO電極的可達電荷量與初始的ITO電極相當。總的來說，本研究提出了一種新的電極清潔策略，利用帶有刺激響應化學特性的RAPs，實現在氧化還原液流電池里的實時電極清潔。

圖1. (a) 在電解質液體流動條件下，刺激觸發清潔顆粒污染電極的示意圖。(b) 左圖：具有刺激響應性二硫鍵（ATDDS）和永久性交聯劑（HMDA）的PGMA-ATDDS顆粒的示意圖。右圖：PGMA-ATDDS顆粒的化學結構及其在電化學或紫外光刺激下的可逆反應。中間插圖為PGMA-ATDDS顆粒的掃描電子顯微鏡（SEM）圖像。(c) 在碳紙電極上滴鑄PGMA-ATDDS顆粒的循環伏安圖（CV），展示了二硫鍵的電化學還原和氧化

  本文基于團隊前期工作設計的具有氧化還原活性的聚（甲基丙烯酸縮水甘油酯）顆粒與2-氨基-1,3,4-噻二唑二硫化物（PGMA-ATDDS）交聯的單分散顆粒（ACS Macro Lett., 2021, 10, 1637–1642），圖1c的循環伏安法（CV）結果顯示，還原峰電位為-0.69 V，氧化峰電位為-0.48 V（相對于Ag/Ag⁺）。

圖2. (a) 人工污染的ITO電極通過將PGMA-ATDDS顆粒從乙醇分散液中滴鑄并干燥制備。(b) 用于刺激觸發（紫外光或電化學）電極清潔的定制液流電池。(c) 人工污染的ITO電極表面在無刺激、紫外光刺激和電化學刺激清潔方法下的清潔前后光學顯微鏡圖像。(d) 每種情況下（無刺激、紫外光刺激和電化學刺激）的相應顆粒去除百分比。

  為了制備可控的污染表面，將100 μL超聲分散的顆粒溶液（5 mg/mL乙醇）滴鑄在氧化銦錫（ITO）鍍膜玻璃基底上（圖2a），使顆粒覆蓋在17 mm x 15 mm區域上，顆粒負載量約為0.2 mg/cm2。使用光學顯微鏡成像并通過ImageJ分析計算初始顆粒數量。通過使用定制的流動池（圖2b），實現了對人工污染基底的可控刺激響應清潔。流動池使電解液在兩塊平行板之間流動，顆粒附著的ITO基底暴露于電化學或紫外刺激下，并與流動電解液接觸。電極清潔后，收集基底進行成像，比較清潔前后的顆粒數量。在電化學清潔中，施加的2 V電位（相對于Ag/Ag⁺約為-1.7 V）超過PGMA-ATDDS的還原電位（圖1c），確保充分?jǐn)嗔讯蜴I。在紫外清潔中，使用光源（≈1 W/cm2）照射基底。清潔前，測試了不同流速（8、30、40 mL/min）對電極清潔的影響。結果表明，僅靠流體流動不足以顯著清潔電極表面，尤其是流速在30 mL/min及以下時（圖2c和圖2d）。

  實驗表明，電化學刺激清潔的顆粒去除率隨時間增加，1分鐘時約為23%，30分鐘時達到76%，去除效果比僅靠流體流動提高約6.5倍。紫外光刺激有類似效果，30分鐘時顆粒去除率約為80%。短時間內紫外清潔效果更好，1分鐘時去除率為42%。對照實驗顯示，不含二硫鍵的PGMA-HDMA顆粒去除率很低（約9%）。這些結果表明，PGMA-ATDDS顆粒中二硫鍵的斷裂對于有效清潔至關重要。

圖3. (a) 熒光標記反應，顯示噻二唑二硫化物的還原以及與BrMePyr的后續反應。(b) 在DMSO溶液中，含有100 mM TBAPF6的溶液循環伏安圖（CV），測試對象為5 mM BrMePyr、1 mM EATDDS和5 mM BrMePyr + 1 mM EATDDS的混合物。BrMePyr混合物中氧化峰的缺失突顯了BrMePyr與硫醇鹽陰離子的反應（如圖所述）。(c) 電化學還原后標記了BrMePyr的PGMA-ATDDS顆粒的共聚焦熒光顯微鏡圖像（藍色代表噻二唑熒光，綠色代表MePyr熒光）。圖像包括在ITO涂層載玻片上顆粒的自下而上視圖，以及使用不同熒光濾光片獲得的基板上顆粒的垂直投影側視圖。(d) 在電解液流動條件下，刺激觸發的顆粒去除的擬議清潔機制。

  為了深入研究電化學清潔機制，采用1-(溴甲基)芘（BrMePyr）作為熒光標記，探測PGMA-ATDDS在電極/顆粒界面的電化學還原。初步實驗在含有過量BrMePyr的二甲基亞砜（DMSO）溶液中，對乙胺基噻二唑二硫化物（EATDDS）進行循環伏安法（CV）實驗，驗證了硫醇鹽與BrMePyr的反應。在0至-1.50 V（相對于Ag/Ag⁺）的掃描中，EATDDS二聚體還原為硫醇鹽單體，還原峰電位為-1.05 V；在有BrMePyr的溶液中，沒有出現硫醇鹽再氧化峰，驗證了硫醇鹽與BrMePyr反應（圖3b）。

  將PGMA-ATDDS顆粒分散液滴鑄在ITO基底上作為工作電極，浸泡在含1 mM BrMePyr的DMSO溶液中，施加-1.0 V（相對于Ag/Ag⁺）的恒定還原電位5分鐘。隨后用DMSO和丙酮清洗基底，去除未反應的BrMePyr，并表征獲得共聚焦熒光圖像。藍色濾光片圖像顯示PGMA-ATDDS的噻二唑熒光均勻分布，綠色濾光片圖像顯示芘的熒光集中在電極表面附近，表明只有靠近電極的二硫化物被還原（圖3c）。圖3d總結了電極清潔的機制：施加刺激后，PGMA-ATDDS顆粒在電極表面附近部分去交聯并膨脹，削弱了顆粒與電極的粘附力。電解液的剪切應力最終將這些部分還原的顆粒從電極表面移除。計算表明，在30 mL/min流速下，9.5×10^-11 N的剪切力足以去除顆粒。

圖4. 研究污染和電極清潔對再生ITO電極可達性的影響。(a) PGMA-ATDDS和PVBC-Fc的循環伏安圖（CVs），顯示在氧化還原活性區域沒有重疊。(b) 流動電極再生實驗過程步驟1：定制靜態三電極池的示意圖和在潔凈ITO上的PVBC-Fc可達性的線性掃描伏安（LSV）測試；步驟2：定制靜態三電極池的示意圖和在PGMA-ATDDS涂覆的ITO電極上的PVBC-Fc可達性的LSV測試；步驟3：連接到電解液儲罐和泵的定制流動電池的示意圖，用于電化學刺激清潔程序；步驟4：定制靜態三電極池的示意圖和在清潔后ITO電極上的PVBC-Fc可達性的LSV測試。(c) 從LSV曲線中積分得出的PVBC-Fc的電荷密度（以C/cm2表示），此數據為電化學刺激下電極再生實驗的平均值。

  原文鏈接：https://pubs.rsc.org/en/content/articlelanding/2024/lp/d4lp00250d
