金屬有機框架（MOFs）因其用途廣泛且空氣中穩定的結構易于調節而得到了廣泛的研究。根據硬和軟酸堿理論，MOFs可以通過選擇合適的金屬離子或團簇和有機連接體進行模塊化合成。合成MOFs的策略通常涉及金屬與雜原子的配位，例如O（例如羥基、羧基）、S（例如硫醇）、N（例如吡啶、吡嗪）和多個雜原子（例如吡嗪與氰基）。相比上述，基于金屬—碳配位的二維MOF很少有報道，因為大多數金屬-碳鍵在水氧環境下不穩定。盡管已有在惰性條件下在金屬表面成功合成了明確的基于金屬—炔烴的二維（2D）配位，但是苛刻的制備條件限制了金屬—碳基MOFs的廣泛應用，基于金屬—碳配位的MOFs的合成仍然是一個挑戰。
最近，上海交通大學化學化工學院莊小東教授團隊，通過簡單的大氣環境下的溶劑擴散法，成功合成了一類全新的基于異氰基—銀配位的二維MOFs（圖1）。

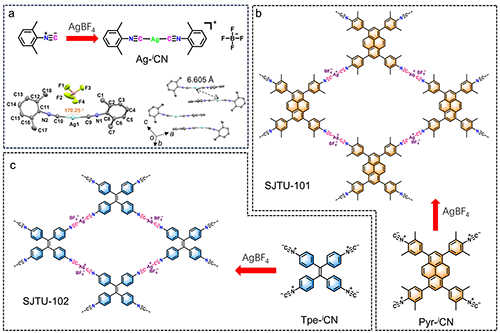

圖1. 基于Ag-C配位的2D MOF的制備示意圖。（a）Ag-iCN的合成（下圖：Ag-iCN的分子結構（左），Ag-iCN分子的晶體堆積空間分布（右））。SJTU-101（b）和SJTU-102（c）的合成。
這種二維離子型MOFs，在WAXS結果中分別表現出位于7.69°、10.74°（2θ）明顯的020峰，交錯式AB堆積模型與Pawley精修后的實驗結果非常吻合（圖2）。同時BF4?陰離子在骨架空間內并非無序排列，而是與Ag+緊密相鄰，這與它們在模型分子 (Ag-iCN，圖1a)晶體結構中的位置一致。這種三斜結構和AB堆積模式的高度結晶結構表明，反應過程中離子基團之間的靜電相互作用比π-π堆積相互作用更占主導地位。此外，基于四苯乙烯單體的MOF比基于芘單體的MOF在三個軸上的傾斜度更大。像差校正后的SJTU-101的HRTEM圖像顯示四方陣列，亮點歸因于銀原子（圖3a、3b），與沿001方向模擬TEM圖像中的銀原子排列完全匹配。沿[001]方向的選區電子衍射（SAED）圖案顯示出尖銳且對稱的衍射斑點（圖3d、3g），表明兩種MOF的高結晶性。

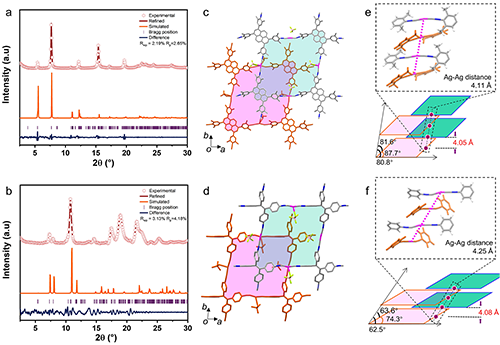

圖2. SJTU-101（a、c）和SJTU-102（b、d）的WAXS結果與其2×2網格內沿c軸方向上AB堆疊拓撲網絡的俯視圖。SJTU-101（e）和SJTU-102（f）的堆疊結構示意圖及其晶胞參數、層距和Ag-Ag距離。

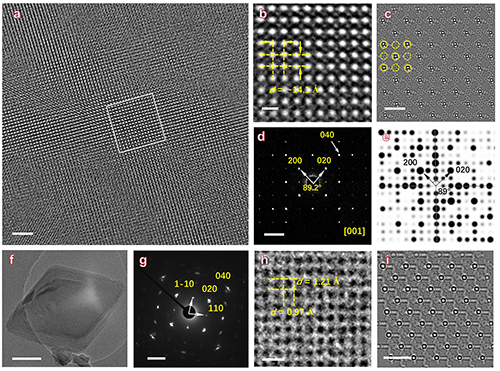

圖3.（a）SJTU-101沿[001]方向的像差校正HRTEM圖像。（b）（a）中選定區域的高倍顯微照片。（c）SJTU-101優化得到的結構沿[001]方向的模擬投影勢圖。SJTU-101沿[001]方向的SAED圖案和模擬倒易晶格圖像。（f）TEM圖像，（g）SJTU-102沿[001]方向的SAED 圖案。（h）SJTU-102的濾波TEM圖像和模擬TEM圖像。比例尺：（a、b、c、f、h、i）10 nm、2 nm、2 nm、500 nm、2 nm、2 nm；(d、g) 1 nm?1。
結合紫外—可見光譜與密度泛函理論（DFT）計算，研究了SJTUs 的半導體特性，其中SJTU-101的光學帶隙低至1.42 eV（圖4）。以所制備的二維MOFs作為電化學催化CO2還原的催化劑，SJTU-101被發現在-1.3至-1.7 V的寬電位范圍內對CO均可保持超過92%的法拉第效率；基于理論計算和原位表征，與銀位點相比，異氰基中的碳原子具有可能的更明顯的催化活性（圖5）。

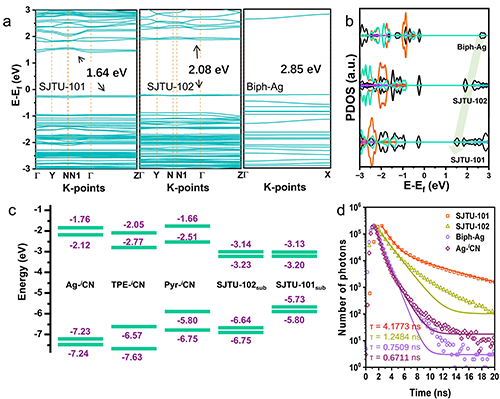

圖4.（a）計算得到的Biph-Ag、SJTU-101和 SJTU-102的能帶結構。（b）Biph-Ag（線性）、SJTU-101和SJTU-102的分波態密度（PDOS）圖，其中費米能級（0 eV）對齊，并顯示沿高對稱方向上的C、N、B、F和Ag（分別為黑色、藍色、粉色、橙色和青色線）的不同貢獻。（c）Ag-iCN、Tpe-iCN、Pyr-iCN、SJTU-102sub和SJTU-101sub的能級分布圖，每個結構名稱以上的數字表示LUMO/LUMO+1能級，底部的數字表示HOMO/HOMO-1 能級。（d）Ag-iCN、Biph-Ag、SJTU-101和SJTU-102的時間相關熒光信號圖。
圖5.（a）在CO2飽和的0.1M KHCO3中，SJTU-101、SJTU-102和Ag@C催化CO生成的法拉第效率和電流密度隨電位（相對于RHE）的變化。（c）室溫下SJTU-101催化 CO2RR過程中中間體的實時原位ATR-FTIR光譜。（d）U = 0.0 V時，SJTU-101和SJTU-102的CO2RR產CO的吉布斯自由能曲線。（e）U = 0.0 V時，SJTU-101和SJTU-102的HER途徑的自由能曲線。（f）*COOH分別在Ag、CiCN和NiCN位點吸附時，SJTU-101（頂部）和SJTU-102（底部）的差分電荷密度圖。
目前該工作以“Two-Dimensional Silver–Isocyanide Frameworks”為題在線發表在《德國應用化學》（Angew. Chem. Int. Ed. 2024, e202417658.）上。該論文的第一作者為上海交通大學化學化工學院博士研究生姜愷悅。該項工作得到了國家基金委、上海市科委、中國博士后基金等資助。
原文鏈接：https://doi.org/10.1002/anie.202417658
