科羅拉多大學(xué)丹佛分校于凱教授團(tuán)隊 Nat. Commun.：4D 打印長纖維增強(qiáng)型液晶彈性復(fù)合材料
2024-10-07 來源：高分子科技
多功能復(fù)合材料由于其優(yōu)異的材料性能和對外界刺激所表現(xiàn)出的動態(tài)響應(yīng)功能而得到了廣泛的研究與應(yīng)用，4D 打印的快速發(fā)展也在不斷地推進(jìn)多功能復(fù)合材料的更新迭代。而在4D打印長纖維增強(qiáng)型復(fù)合材料方面還面臨的很大的挑戰(zhàn)。
圖1: (a) 4D打印裝置示意圖 (b) 液晶元的定向機(jī)理示意圖

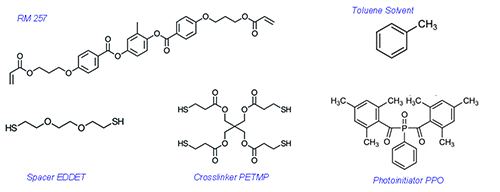

圖2 合成液晶彈性體樹脂的材料化學(xué)結(jié)構(gòu)
單疇區(qū)(monodomain)液晶彈性體復(fù)合材料的優(yōu)勢之一是其可逆的對熱環(huán)境下的動態(tài)響應(yīng)。單疇區(qū)(monodomain)液晶彈性體在遇熱情況下會收縮，但是由于長纖維的存在，其高模量會抑制液晶彈性體的收縮，從而產(chǎn)生彎曲這種變形模式。通過提前設(shè)計長纖維的排列方式和打印的拓?fù)浣Y(jié)構(gòu)，所打印的復(fù)合材料可以得到比較復(fù)雜和可調(diào)節(jié)的變形模態(tài)。這種可調(diào)控的變形模式也為廣泛的應(yīng)用前景提供了支持。圖3 展示了不同幾何形狀和纖維排列方式在熱環(huán)境下的變形響應(yīng)。

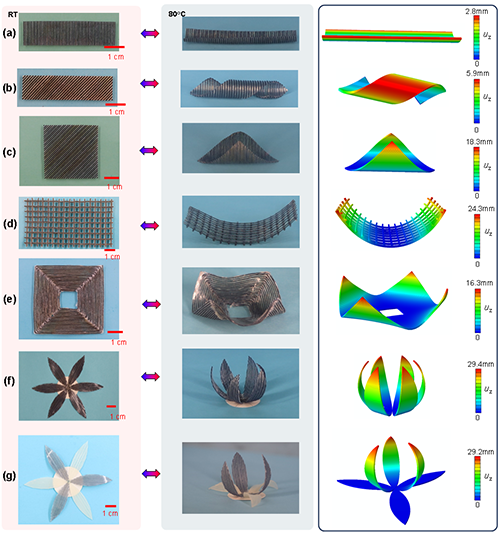

圖3 不同幾何形狀和纖維排列方式在熱環(huán)境下的變形響應(yīng)

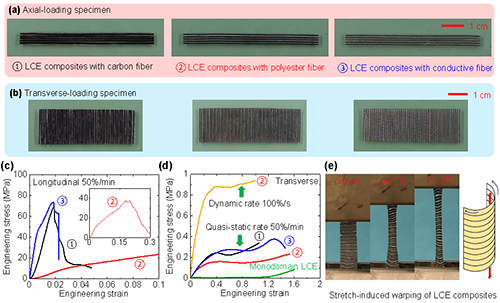

圖4 不同的長纖維增強(qiáng)型液晶彈性體復(fù)合材料的力學(xué)性能
圖5 電刺激下的纖維增強(qiáng)型液晶彈性體復(fù)合材料的驅(qū)動效果
原文鏈接：https://www.nature.com/articles/s41467-024-52716-5
版權(quán)與免責(zé)聲明：本網(wǎng)頁的內(nèi)容由中國聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構(gòu)成其他建議。僅提供交流平臺，不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán)，請聯(lián)系我們及時修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責(zé)任編輯：xu）
相關(guān)新聞
- 華東理工馬驤教授團(tuán)隊 Nat. Commun.：光固化及4D打印過程室溫磷光可視化 2025-05-08
- 港科大（廣州）岳亮課題組誠招博士生 - 高分子、力學(xué)、材料、機(jī)械、物理（2025年秋季、2026年春季入學(xué)） 2025-03-08
- 南洋理工大學(xué)周琨教授團(tuán)隊 MSER：混合4D打印柔性多功能復(fù)合材料 2024-12-10
- 如何成型長纖維增強(qiáng)熱塑性塑料 2017-08-16
- 中科院長春應(yīng)化所與格瑞德共建研發(fā)中心 2014-05-26
