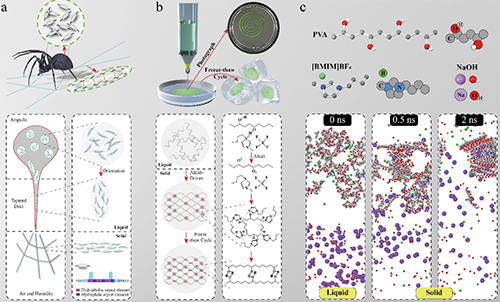

通過簡單、通用的方法快速構(gòu)筑具有任意結(jié)構(gòu)復(fù)雜性和可控直徑的管狀水凝膠結(jié)構(gòu)長期以來面臨著巨大的挑戰(zhàn)。近期，煙臺先進材料與綠色制造山東省實驗室（簡稱黃渤海實驗室）精密制造材料與技術(shù)團隊受蜘蛛絲變性能力的啟發(fā)，提出了一種通過高濃度堿誘導(dǎo)聚乙烯醇/離子液體（PVA/ILs）溶液絡(luò)合而實現(xiàn)快速凝膠化的新策略，即堿誘導(dǎo)分子聚集（AMA）以應(yīng)對挑戰(zhàn)。該策略能快速制造出直徑可調(diào)、厚度可控、拉伸強度高達1.1MPa、斷裂伸長率超過600%的管狀水凝膠結(jié)構(gòu)。如圖1所示，與蜘蛛絲的流動誘導(dǎo)結(jié)晶實現(xiàn)快速液-固轉(zhuǎn)變類似，通過堿誘導(dǎo)PVA分子鏈羥基的去質(zhì)子化并與離子液體中陽離子的絡(luò)合而實現(xiàn)快速凝膠化。分子動力學(xué)模擬表明，體系中的相變發(fā)生在0.5 ns以內(nèi)。更為重要的是，兩種溶液的擴散具有方向性，即總是從堿擴散向PVA/ILs中，這種特殊的具有方向性的擴散使其能較易的通過擠出式3D打印制造腔體結(jié)構(gòu)，為簡單快速制造管狀水凝膠結(jié)構(gòu)提供了巨大的潛力。
圖1. 受蜘蛛絲的快速固化過程啟發(fā)，制備管狀水凝膠結(jié)構(gòu)的示意圖及分子動力學(xué)模擬

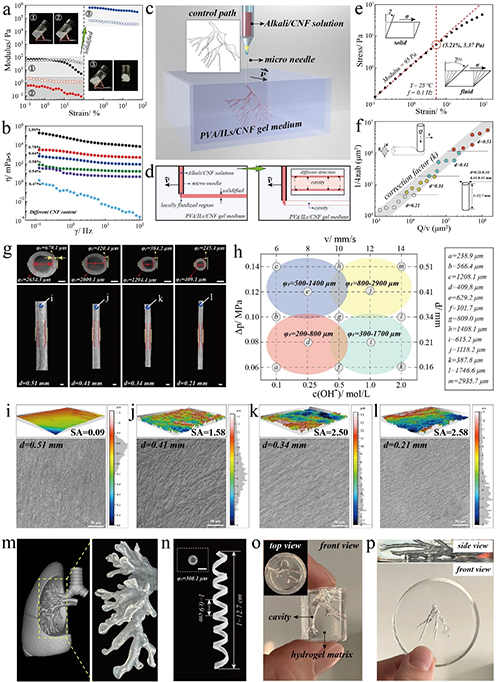

圖2展示了PVA/ILs液體的流變學(xué)行為以及基于AMA策略的快速凝膠化能力。當(dāng)高濃度堿從打印針頭注射到PVA/ILs中后，由于特定的擴散方向使其在針尖劃過的原始位置留下空腔，這種獨特的制備管狀水凝膠的方法是其他報道中不曾具備的。通過控制相關(guān)參數(shù)可以得到直徑在200-3000μm之間的管狀水凝膠，且具有制備復(fù)雜中空結(jié)構(gòu)模型的能力。
圖2. PVA/ILs溶液的流變學(xué)性能及在介質(zhì)中穩(wěn)定直書寫和制備中空水凝膠結(jié)構(gòu)。
原文鏈接：https://pubs.rsc.org/en/content/articlelanding/2024/mh/d4mh01291g
- 蘭州化物所王曉龍研究員團隊 AFM：利用低熵納米晶域網(wǎng)絡(luò)構(gòu)建的機械魯棒性潤滑水凝膠 2025-05-14
- 寧波材料所趙文杰、嚴明龍 Small：污損抑制/阻抗與自我更新協(xié)同的可降解有機硅水凝膠涂層 2025-05-10
- 西南林大杜官本院士、楊龍研究員團隊 Nano lett.：面向水下電子皮膚的溫控響應(yīng)纖維素基 Janus 智能水凝膠 2025-05-09
- NTU夏焜/清華大學(xué)高華健/浙江大學(xué)王冠楠 Sci. Adv.：流變學(xué)范式揭示長期粘附耐久性的內(nèi)在機理 2025-03-19
- 西安交大徐光魁教授課題組: 細胞冪律流變學(xué)中局部應(yīng)力松弛行為的特征頻率 2025-01-26
- 希臘FORTH研究所E. Filippidi、李本科 Macromolecules：流變學(xué)研究金屬離子配位雙網(wǎng)絡(luò)彈性體 2024-09-20
