江南大學(xué)馬松琪教授團隊 Macromolecules：新潛伏固化機制實現(xiàn)單組分環(huán)氧室溫超長儲存、中低溫快固化
2024-11-16 來源：高分子科技
環(huán)氧樹脂具有優(yōu)異的熱/力學(xué)性能、尺寸穩(wěn)定性、耐化學(xué)品性、加工性能等，被廣泛應(yīng)用于涂料、膠黏劑、電子封裝材料、復(fù)合材料等領(lǐng)域，全球年產(chǎn)量近400萬噸。環(huán)氧樹脂在固化前是小分子或低聚物，普遍需與固化劑（也稱硬化劑或交聯(lián)劑）發(fā)生固化反應(yīng)形成三維交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)才能表現(xiàn)出優(yōu)異性能。由于混合后會發(fā)生固化反應(yīng)，環(huán)氧樹脂與固化劑需分開儲存，現(xiàn)配現(xiàn)用（稱為雙組分環(huán)氧樹脂體系），導(dǎo)致操作繁瑣、產(chǎn)品質(zhì)量不穩(wěn)定、適用期短、材料易浪費；跐摲袒瘎┗虼龠M劑的單組分環(huán)氧樹脂體系可解決上述問題。然而實現(xiàn)單組分環(huán)氧體系室溫長期儲存(≥6個月)、中低溫(≤130℃)快速固化，仍面臨巨大挑戰(zhàn)，急需發(fā)展新潛伏固化機制，以滿足高儲存穩(wěn)定性和提效降耗的發(fā)展需求。

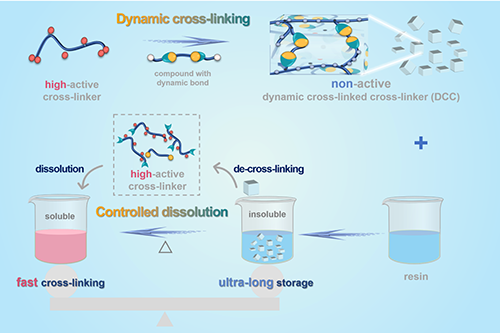

圖1動態(tài)交聯(lián)-可控溶解潛伏固化機制示意圖

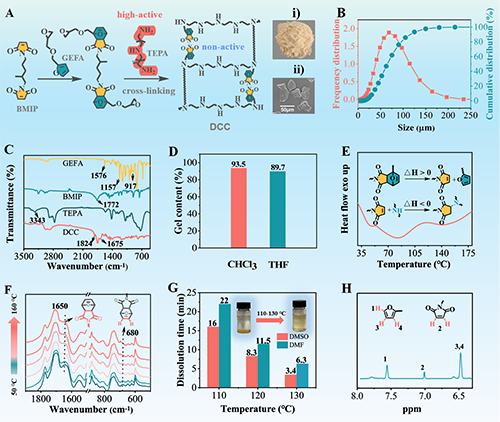

圖2 動態(tài)交聯(lián)潛伏固化劑的制備及表征
圖3 單組分環(huán)氧體系的潛伏和固化性能

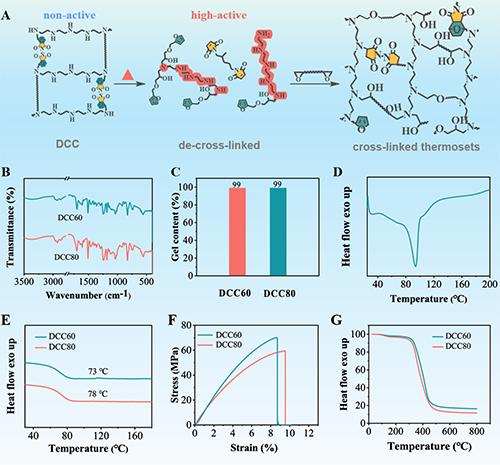

圖4單組分環(huán)氧固化物制備及性能
原文鏈接：https://doi.org/10.1021/acs.macromol.4c02009
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 暫無相關(guān)新聞
