近日,斯坦福大學(xué)的崔屹教授和浙江工業(yè)大學(xué)的陶新永教授等人通過一步Pechini溶膠-凝膠法將Al3+/Nb5+共摻雜立方Li7La3Zr2O12(LLZO)納米顆粒和LLZO納米顆粒修飾的多孔碳泡沫(LLZO@C)進行了合成。與無填料樣品相比,LLZO納米顆粒填充的聚(環(huán)氧乙烷)電解質(zhì)展現(xiàn)出良好的電導(dǎo)率;贚LZO@C的硫復(fù)合正極可以在人體溫度37℃具有>900 mAh g–1的容量,在50和70℃下分別具有1210和1556mAh g-1的高容量。
基于LLZO納米結(jié)構(gòu)的全固態(tài)Li-S電池的示意圖
使用LLZO@C基體和PEO粘合劑構(gòu)建S正極旨在降低S與離子/電子傳導(dǎo)基體之間的界面電阻
通過一步Pechini溶膠-凝膠法合成的LLZO@C的形貌和顯微組織

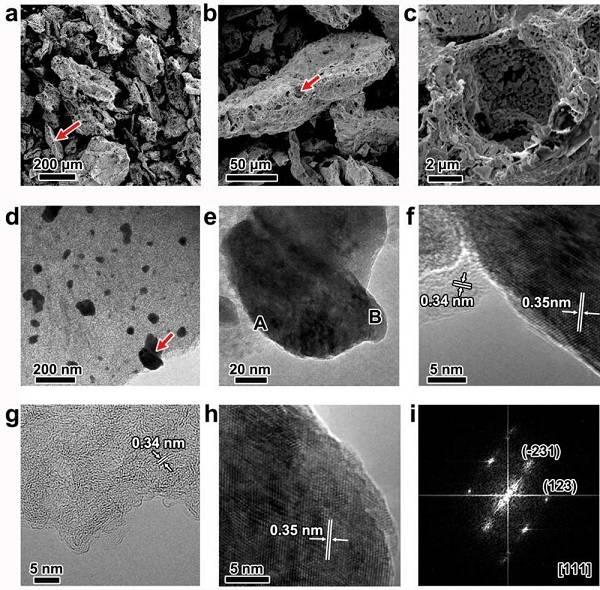

(a-c)LLZO @ C樣品的SEM圖像;(d-h)LLZO@C樣品的TEM圖像;(f,h)分別是e中對應(yīng)于區(qū)域A和B的HRTEM圖像;(g)碳泡沫的HRTEM圖像;(i)h中對應(yīng)于HRTEM圖像的FFT圖案
LLZO@C樣品的TEM圖像和元素映射

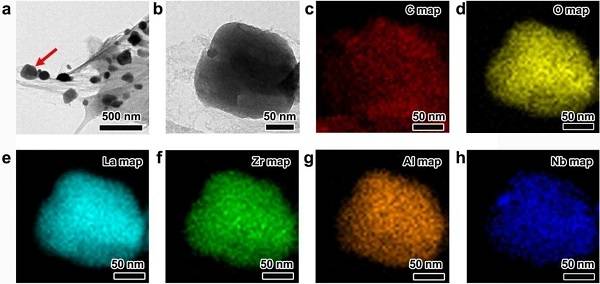

(a)LLZO@C的低倍率TEM圖像;(b)a中由紅色箭頭表示的相應(yīng)顆粒的高倍率TEM圖像;(c-h)C,O,La,Zr,Al和Nb的元素圖
LLZO與Li金屬負(fù)極穩(wěn)定性的原位TEM研究

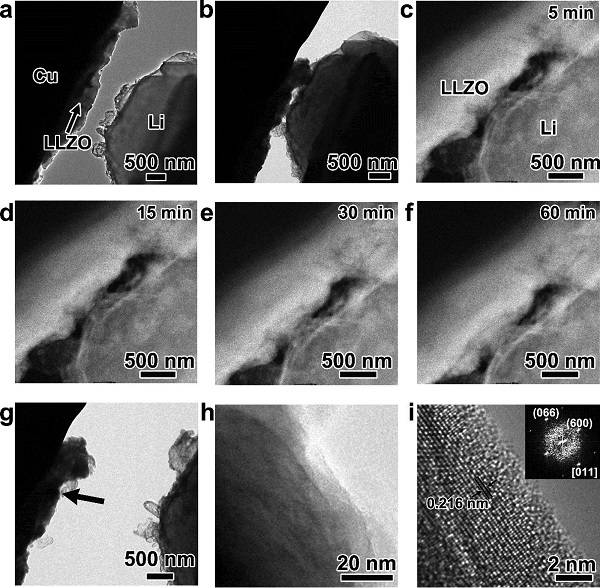

(a)在與Li金屬負(fù)極(右)接觸之前,LLZO涂覆的Cu電極(左)的TEM圖像;(b)與Li負(fù)極接觸的LLZO的TEM圖像;(c-f)Li運輸時間分別為為5,15,30和60分鐘的形態(tài)演化的STEM圖像;(g)從Li金屬負(fù)極脫離的LLZO涂覆的Cu電極的TEM圖像;(h)分離后LLZO納米粒子的TEM圖像;(i)在h中LLZO納米顆粒表面的相應(yīng)HRTEM圖像
LLZO-PEO-LiClO4電解質(zhì)和固態(tài)Li-S電池的電化學(xué)性能

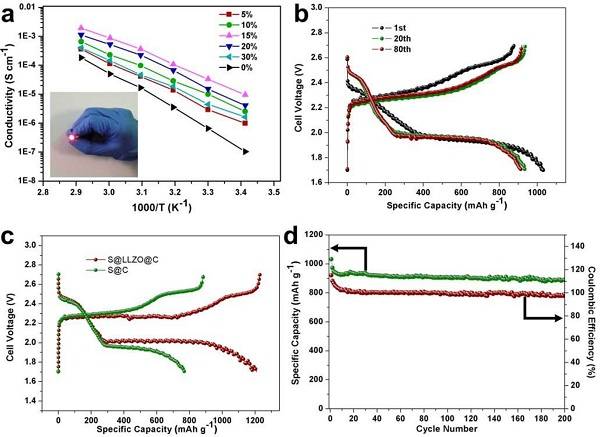

(a)具有不同LLZO濃度的納米復(fù)合材料LLZO-PEO-LiClO4的導(dǎo)電性;(b)在37℃下具有0.05mA cm-2的固化密度的S@LLZO@C正極的第1,第20和第80個循環(huán)的典型充電/放電曲線;(c)在50℃下具有0.1mA cm-2的S@LLZO@C和S@C正極的典型充電/放電曲線;(d)在37℃下電流密度為0.05mA cm-2的S@LLZO@C陰極的循環(huán)性能和庫侖效率
通過簡便的一步Pechini溶膠-凝膠法,已經(jīng)成功地制備了Al3+/Nb5+ 摻雜的立方LLZO和LLZO@C納米結(jié)構(gòu),經(jīng)過優(yōu)化后,在20和40℃下,具有15wt%LLZO的PEO-LiClO 4聚合物電解質(zhì)分別顯示9.5×10-6和1.1×10-4 S cm-1的高電導(dǎo)率。使用LLZO @ C納米結(jié)構(gòu)作為基體加載S,固態(tài)Li-S電池在人體溫度37℃下展示出超過900mAh g-1的比容量。這些固態(tài)電極和電解質(zhì)的合理設(shè)計策略將為下一代儲能開辟新途徑。
論文鏈接:http://pubs.acs.org/doi/abs/10.1021/acs.nanolett.7b00221
- 安農(nóng)大陳玉霞教授團隊 AFM: 具有高機械強度、抗疲勞性和離子電導(dǎo)率的多功能絲瓜海綿水凝膠用于監(jiān)測人體生命體征 2025-04-05
- 深圳大學(xué)黃妍斐 EES:偶極缺陷使PVDF晶體變成離子導(dǎo)體以提升室溫離子電導(dǎo)率 2024-11-07
- 長春工大李慧/王哲教授、吉大楊英威教授 ACS Mater. Lett.:柱芳烴交聯(lián)策略提升聚芳醚酮砜膜的質(zhì)子電導(dǎo)率 2024-10-05
- 中國人民大學(xué)賀泳霖等 Small:可噴涂超分子丙二醇凝膠 2025-05-15
- 浙理工胡毅教授 ESM:由廢棄腈氯綸纖維制備的復(fù)合固態(tài)電解質(zhì) - 具有多個Li+傳輸通道,增強了鋰金屬電池的界面穩(wěn)定性 2025-05-14
- 武漢理工徐林教授/新國大 Chaobin He 教授 JACS:側(cè)鏈錨定提升聚碳酸酯基固態(tài)電解質(zhì)穩(wěn)定性 2025-05-05
- 浙工大鄭司雨/楊晉濤團隊 AEnM:基于粘彈性行為調(diào)控制備高阻尼、耐裂紋、可自修復(fù)的鋰硫電池兩性離子粘結(jié)劑 2024-02-29
