西南大學魯志松教授、喬琰副教授課題組《Nano Energy》：可大規模制備的芯鞘結構微量汗液激發紗線電池
2023-03-02  來源：高分子科技

  近年來，智能電子織物作為未來可穿戴領域的一個重要發展方向備受矚目，之前報道的一維汗液激發電池（SAB）由于其優異的柔韌性、生物相容性和與傳統紡織工藝的兼容性等，為滿足智能電子織物系統的能源供給需求提供了一條新的途徑。然而，人體排汗初始階段的低功率輸出和緩慢低效的激發過程極大地阻礙了其在智能織物電子系統中的應用。


  近期，受傳統紗線制備方法啟發，西南大學材料與能源學院魯志松教授、喬琰副教授課題組開發了一種可大規模制備的芯鞘結構微量汗液激發紗線電池（SAYB）。SAYB以鋅線為陽極、棉紗為隔膜、碳線為陰極連續繞制而成，具有獨特的一維線狀結構、出色的柔韌性和可洗性。借鑒傳統紗線制備方法，SAYB易實現大規模連續化生產，可輕松進行彎曲、纏繞、打結、扭轉和清洗等。微量汗液即可從不同部位快速激發SAYB，實現為小型電子元件穩定供能。SAYB與傳統紡織工藝兼容，可通過編織、針織和縫紉等方式整合到織物中，形成大面積汗液激發供能面料（SAEF）。SAEF可制成“夜跑頭帶”，伴隨著夜跑過程中頭部汗液的分泌，頭帶上的燈也隨之點亮，可為夜跑愛好者提供安全警示和照明。此外，SAEF可進一步通過剪裁和縫紉制成汗液激發供能T恤。當人體運動出汗后，T恤上被激發的SAYB模塊可為柔性拉伸運動監測系統供能，實現對運動過程中手臂擺動、呼吸頻率等信號的無線傳輸監測。相關工作以“Scalable, high-performance, yarn-shaped batteries activated by an ultralow volume of sweat for self-powered sensing textiles”為題，發表在《Nano Energy》（Nano Energy 109 (2023) 108304，10.1016/j.nanoen.2023.108304）上。


亮點：


  1. 開發了一種芯鞘結構微量汗液激發紗線電池（SAYB）；

  2. 小體積激發：SAYB僅需1 μL汗液即可在3 s內被快速激發；

  3. 相對高性能：SAYB的最大功率密度為1.72 mW cm?2，能量容量為15.3 mAh；

  4. 柔韌性和可洗性：SAYB可經受多達10000次彎曲循環、2800次360°扭轉循環以及20次洗滌而保持性能無顯著變化；

  5. 大規模制備：借鑒傳統紗線制備方法，SAYB實現連續化制備（60 m）；利用傳統紡織技術，SAYB被制備成大面積汗液激發供能織物（SAEF：5 m × 0.5 m），并通過剪裁和縫紉與柔性拉伸傳感織物集成，定制成適于可穿戴應用的自供能傳感T恤。


圖1 芯鞘結構汗液激發紗線電池的電池結構、（b）工作原理以及潛在應用


圖2 SAYB制備過程、形貌展示以及基本性能。（a）SAYB大規模連續化制備示意圖；（b）SAYB實物照片；（c）鋅線陽極（左）、碳線陰極（中）和SAYB截面圖（右）；當NaCl溶液濃度從25 mM增加到400 mM時，SAYB的極化曲線和功率密度曲線以及內阻和功率密度峰值與NaCl濃度之間的相關性；當SAYB長度從3 cm增加到19 cm時，SAYB的極化曲線和功率密度曲線以及內阻和功率峰值與SAYB長度之間的相關性。注：圖d、圖e和圖f所用器件長度均為5 cm，圖g、圖h和圖i所用NaCl濃度為100 mM。

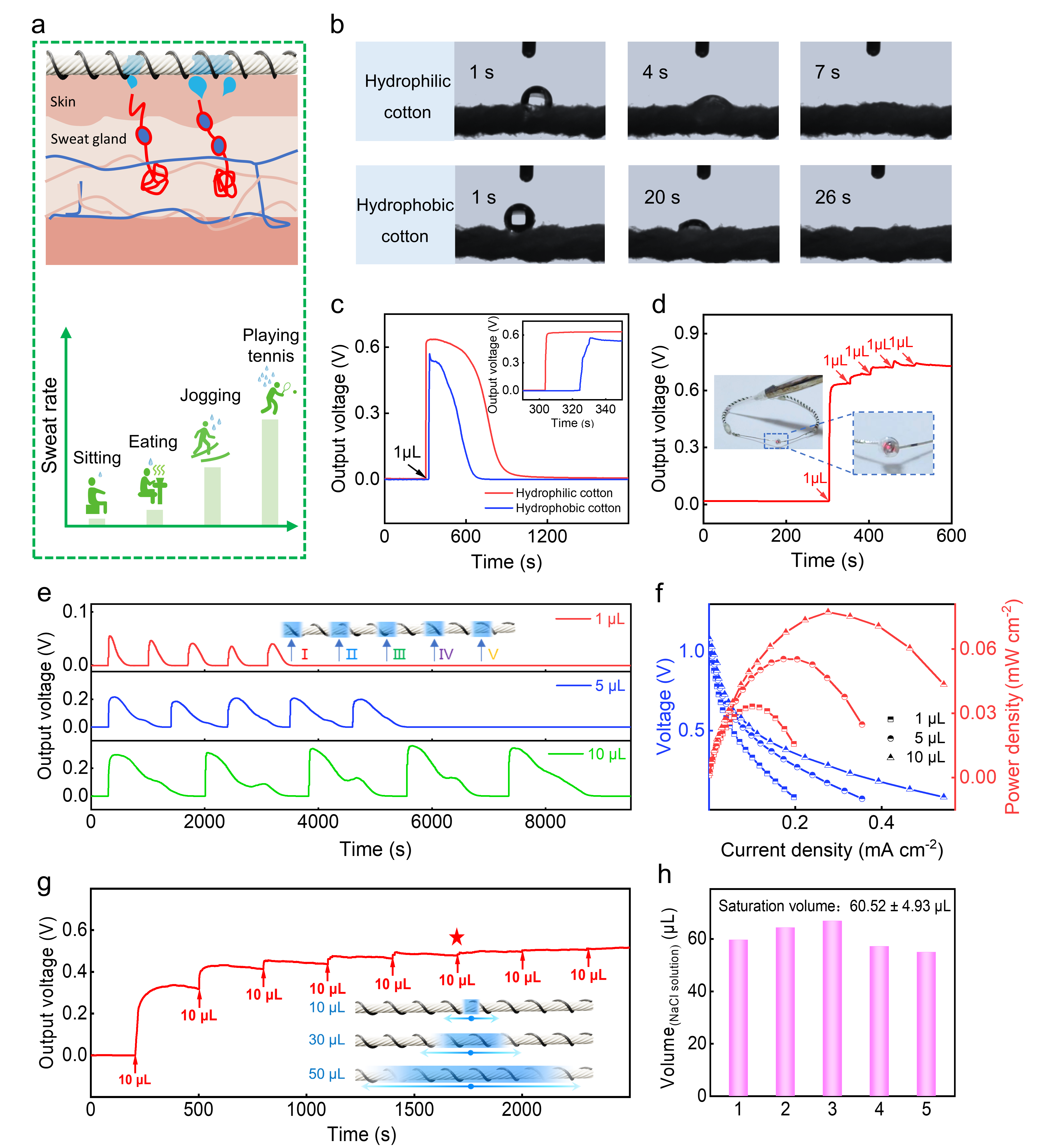

圖3 SAYB的微量汗液激發特性。（a）SAYB自發芯吸皮膚表面汗液的示意圖；（b）親水和疏水棉紗隨時間變化的接觸角；（c）親水和疏水棉紗制備的SAYB被1 μL NaCl溶液激發后的輸出電壓；（d）連續滴加1 μL NaCl溶液（不同位置），SAYB的輸出電壓；插圖：兩個串聯的SAYB分別滴加1 μL NaCl溶液點亮LED的照片；（e）連續滴加1、5和10 μL NaCl溶液（不同位置），SAYB的輸出電壓；（f）1、5和10 μL NaCl溶液激發的SAYB的極化曲線和功率密度曲線；（g）連續滴加10 μL NaCl溶液（同一位置），SAYB的輸出電壓；（h）5組獨立SAYB的最大液體存儲體積。注：圖c和圖d中負載=80 kΩ；圖e和圖g中負載=80 kΩ；


圖4 （a）SAYB分別處于彎曲和伸展?fàn)顟B(tài)；（b）SAYB分別處于不同扭轉角度；（c）10000次循環彎曲的SAYB的恒電流放電曲線；（d）2800次循環扭轉的SAYB的恒電流放電曲線；（e）串聯電池組的開路電壓；（f）并聯電池組的功率密度；（g）20次重復清洗對SAYB開路電壓的影響；（h）SAYB在電解液連續供應下的長期恒電流放電曲線；（i）串并聯電池組為夜跑頭帶上LED供能；（j）串并聯電池組借助升壓器為微型電化學工作站和智能手表充電。


圖5 SAYB的大規模制備、大面積電池織物以及供能T恤展示。（a）60 m SAYB紡紗錠；（b）SAYBs分別處于彎曲、纏繞、打結和扭轉狀態；（c）用SAYBs作為緯線編織汗液激發供能織物（SAEF）；（d）5 m × 0.5 m的SAEF；（e）用SAEF定制的供能T恤。


圖6 人體可穿戴汗液激發自供能傳感系統。（a）汗液激發供能T恤為電子器件供能的穿戴演示；（b）汗液激發供能T恤的正面（織物傳感模塊）和背面（織物電池模塊）；（c）自供能傳感系統等效電路示意圖；（d）傳感系統實時監測身穿汗液激發供能T恤志愿者運動時手臂擺動和腹部呼吸頻率。


  本研究設計了一種可大規模制備的芯鞘結構微量汗液激發紗線電池（SAYB），它有望作為穩定可靠的一維電源助力可穿戴醫療保健和運動監測應用。西南大學材料與能源學院魯志松教授與喬琰副教授為共同通訊作者，2020級碩士生巨俊和2019級博士生肖剛為本文的共同第一作者。這項工作得到了“西南大學創新研究2035先導計劃（SWU-XDPY22014）”、國家自然科學基金（No. 22272130）、海南省院士工作站以及西南大學生物功能表界面團隊的支持。


  原文鏈接：https://doi.org/10.1016/j.nanoen.2023.108304
