中科大陳昶樂教授課題組 Macromolecules：用于制備異相的鎳催化劑的乳液聚合策略
2023-03-15 來源：高分子科技
自20世紀50年代烯烴配位聚合被發(fā)現(xiàn)以來，聚烯烴逐漸成為重要的合成聚合物之一。在工業(yè)上，聚烯烴工藝主要采用異相體系，因為異相聚合不會粘釜，更適用于高溫生產(chǎn)。負載于無機載體的催化劑異質(zhì)化通常通過兩種方法實現(xiàn)：（a）通過共價鍵、氫鍵或配位鍵將無機載體與金屬絡(luò)合物結(jié)合（圖1，A, 左）；（b）經(jīng)助催化劑改性后的無機載體與過渡金屬催化劑混合生成離子對（圖1，A，右）。本課題組報道了一種離子簇策略(C. Tan, C. Zou, C. Chen. J. Am. Chem. Soc. 2022. 144 (5):2245-2254.)，該策略利用極性α-烯烴的金屬鹽實現(xiàn)聚合物的形貌控制（圖1，B）。另外，負載于有機載體的催化劑異質(zhì)化已成功應(yīng)用于催化小分子有機反應(yīng)，為制備烯烴聚合異相催化劑提供了一種具有代表性的策略；诖，本工作將三種亞胺鎳催化劑在分子水平上“嵌入”聚合物載體中，利用載體的介觀尺寸調(diào)控催化活性以及聚合物分子量。該策略還可以實現(xiàn)產(chǎn)品形態(tài)控制，避免反應(yīng)器結(jié)垢，并將聚乙烯產(chǎn)品中的無機污染降至最低。

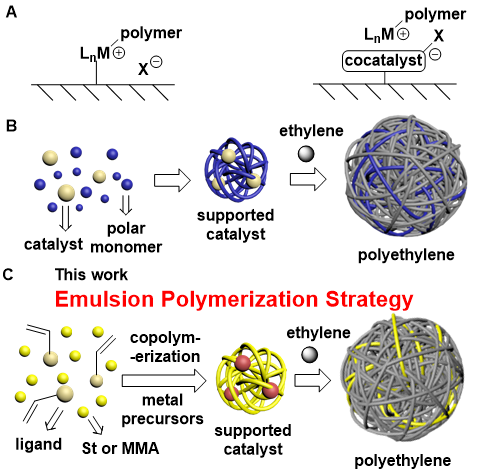

圖1 異相催化劑的制備方法

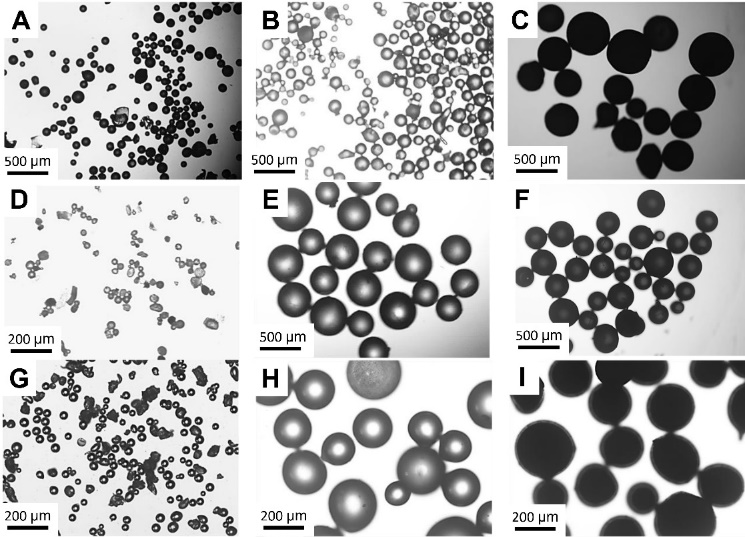

圖2 基于PS微球和PMMA微球負載的亞胺配體和催化劑的光學顯微鏡照片
上述聚合物微球的介觀尺寸以及單體/亞胺配體摩爾比對催化劑性能具有顯著影響。較大的微球尺寸使單體和聚乙烯鏈段擴散都變慢，單體難以擴散又會抑制與單體相關(guān)的鏈轉(zhuǎn)移反應(yīng)。因此，隨著負載聚合物微球粒徑的增加，催化劑活性降低，所制備的聚乙烯的分子量增加。另一方面，當單體/亞胺配體摩爾比增加時，聚乙烯的支化度降低。這可能是由于聚合物鏈之間的體積排除效應(yīng)導致的空間位阻增加。

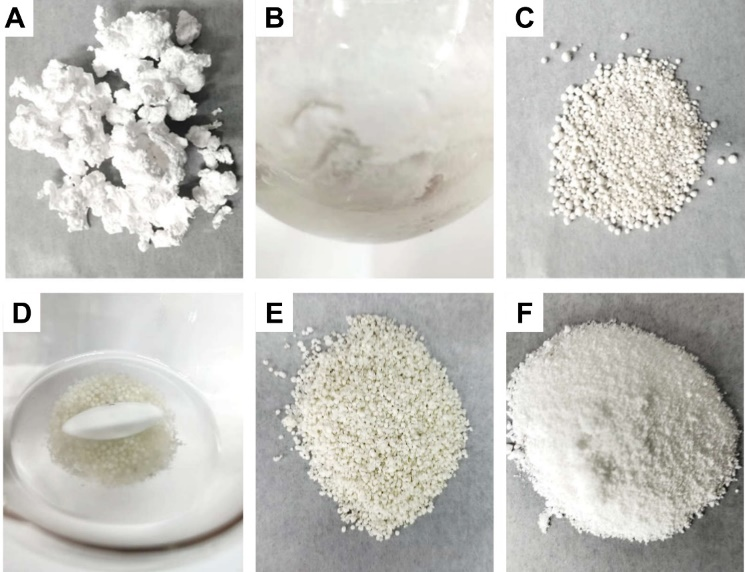

圖3 聚合物顆粒的照片和微觀形貌

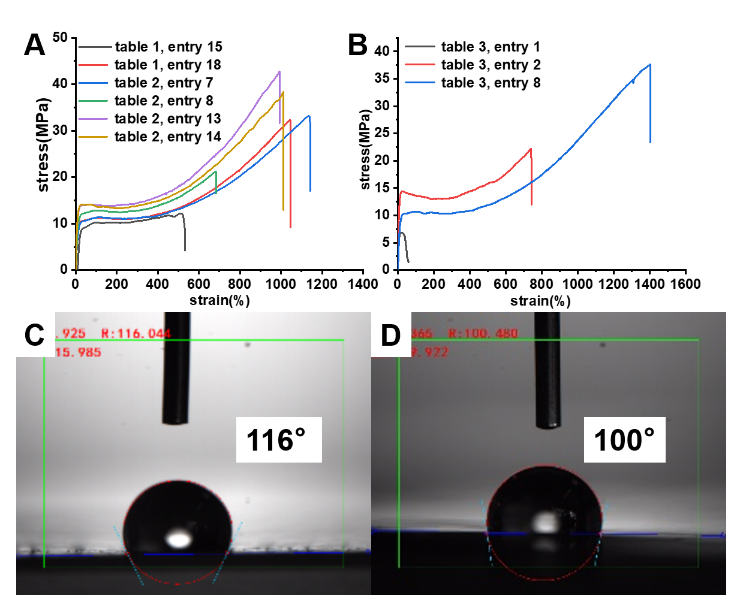

圖4 聚合物的力學性能和水接觸角
綜上，他們報道了一種催化劑異質(zhì)化的乳液聚合策略，該策略能夠利用聚合物微球的介觀尺寸以及單體/亞胺配體摩爾比調(diào)控催化劑性能，并實現(xiàn)產(chǎn)品形態(tài)控制，避免反應(yīng)器結(jié)垢，以及改善聚烯烴產(chǎn)品的機械和表面性能。另外，苯乙烯單元可以較為容易地安裝在不同結(jié)構(gòu)的配體框架中，對于合成多種聚合物微納米顆粒具有高度的通用性。
原文鏈接：https://doi.org/10.1021/acs.macromol.3c00261
版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關(guān)新聞
- 中國科大陳昶樂教授課題組《Nat. Commun.》：離子錨定策略用于烯烴異相聚合及復合材料制備 2022-04-16
- 蘭州大學魏華教授課題組制備出含異相聚合物刷的環(huán)狀刷形聚合物 2018-09-25
- 華南理工大學郭建華教授團隊 AFM：可多層組裝泡孔結(jié)構(gòu)的聚乙烯醇/碳復合氣凝膠實現(xiàn)寬帶微波噪聲雙吸收和水下形狀記憶效應(yīng) 2025-05-14
- 深圳大學王澤凡、朱才鎮(zhèn)等 Macromolecules: 纏結(jié)與晶體內(nèi)鏈傾斜角如何影響超高分子量聚乙烯單軸拉伸過程中的晶體取向 2025-04-14
- 長春應(yīng)化所簡忠保研究員團隊 Nat. Sustain./Angew：可持續(xù)與高性能聚乙烯可控合成 2025-03-12
- 青科大李志波/劉紹峰教授團隊 ACS Catal.: 新型鉿金屬催化劑鏈穿梭聚合制備高熔點烯烴嵌段共聚物OBC 2025-05-11
- 浙理工王新平/周嫻婧與斯德哥爾摩大學Jiayin Yuan教授ACS Macro Lett.: 溫控“開-關(guān)”的三氮唑聚離子液體催化劑 2025-04-25
