80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
江西師大陳義旺教授、南昌大學(xué)孟祥川副研究員 AM：原位聚合物框架策略通過(guò)緩解“咖啡環(huán)”效應(yīng)實(shí)現(xiàn)可印刷和高效的鈣鈦礦太陽(yáng)電池
2024-01-10  來(lái)源：高分子科技

  有機(jī)-無(wú)機(jī)雜化金屬鹵化物鈣鈦礦材料因其優(yōu)異的光電特性已成為光伏(PV)應(yīng)用的理想候選材料。近年來(lái)，鈣鈦礦太陽(yáng)電池(PSCs)的認(rèn)證效率已突破26%。實(shí)際上，發(fā)展鈣鈦礦光伏產(chǎn)業(yè)化的關(guān)鍵是在PSCs中實(shí)現(xiàn)高質(zhì)量、高穩(wěn)定性功能材料的大面積沉積。盡管溶液法印刷憑借工藝簡(jiǎn)化、成本低廉等優(yōu)勢(shì)已在高通量生產(chǎn)薄膜半導(dǎo)體電子器件方面?zhèn)涫荜P(guān)注。然而，在薄膜印刷過(guò)程中“咖啡環(huán)”效應(yīng)(CRE)導(dǎo)致的宏觀膠體顆粒分布不均勻、晶體質(zhì)量劣化等問(wèn)題使得可印刷的可重復(fù)制造的鈣鈦礦太陽(yáng)組件(PSMs)仍面臨著重大挑戰(zhàn)。


  近期，江西師范大學(xué)陳義旺教授、南昌大學(xué)孟祥川副研究員在Adv. Mater.發(fā)文，通過(guò)調(diào)節(jié)Marangoni對(duì)流強(qiáng)度，有效緩解了鈣鈦礦前驅(qū)體在半月板印刷過(guò)程中的CRE。在文中，作者將可原位聚合的聚乙二醇二丙烯酰胺(PEGDAM)框架應(yīng)用到前驅(qū)體中，聚合物框架單體不僅能與前驅(qū)體中的活性成分形成化學(xué)官能團(tuán)鍵，還能在室溫條件下通過(guò)原位聚合形成網(wǎng)絡(luò)結(jié)構(gòu)，通過(guò)空間屏障效應(yīng)有效控制前驅(qū)體膠體顆粒在印刷過(guò)程中的無(wú)序運(yùn)動(dòng)。更重要的是，原位聚合物框架的引入均勻化了薄膜退火過(guò)程中的熱擴(kuò)散，調(diào)節(jié)了前驅(qū)體的粘度，進(jìn)而調(diào)節(jié)了Marangoni number，利用Marangoni對(duì)流去平衡毛細(xì)流動(dòng)，進(jìn)一步緩解了CRE。確保獲得高結(jié)晶度和高均勻性的大面積鈣鈦礦薄膜，大大提高了濕法印刷工藝的可重復(fù)性以及將其應(yīng)用于高效鈣鈦礦PV技術(shù)的可行性。因此，這項(xiàng)工作為探索前驅(qū)體流變學(xué)以滿足PSMs的大面積、高質(zhì)量和均勻沉積要求奠定了基礎(chǔ)，并為利用半月板涂層技術(shù)印刷高效PSCs的未來(lái)研究趨勢(shì)提供了新的視角，促進(jìn)了其印刷制造和商業(yè)化轉(zhuǎn)型的進(jìn)步。

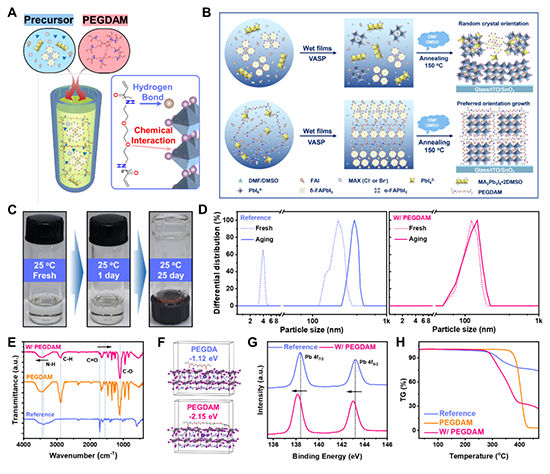

圖1. PEGDAM與鈣鈦礦的相互作用機(jī)理。(A) PEGDAM的分子結(jié)構(gòu)；(B)成膜過(guò)程中鈣鈦礦前驅(qū)體的成核結(jié)晶相變示意圖；(C) PEGDAM溶液的照片，在室溫下保存1天和25天；(D)添加和不添加PEGDAM的前驅(qū)體在新鮮和老化狀態(tài)下的DLS光譜；(E)鈣鈦礦、PEGDAM和含PEGDAM的鈣鈦礦的FTIR光譜；(F)鈣鈦礦晶體表面與PEGDA和PEGDAM的最佳吸附構(gòu)型和結(jié)合能；(G)鈣鈦礦薄膜的Pb 4f XPS光譜；(H)鈣鈦礦、PEGDAM和含PEGDAM的鈣鈦礦粉末的TGA曲線。


圖2. CRE的緩解機(jī)制。(A)鈣鈦礦前驅(qū)體的剪切速率與粘度曲線；(B)冷卻測(cè)試時(shí)鈣鈦礦薄膜的紅外熱成像(5 × 5 cm2)；(C)鈣鈦礦前驅(qū)體在溶劑蒸發(fā)過(guò)程中的液膜演化示意圖；(D) 5 × 5 cm2鈣鈦礦薄膜照片，插圖顯示觀察到的環(huán)狀結(jié)構(gòu)；(E)不同傾斜角度下鈣鈦礦前驅(qū)體與襯底的接觸角；(F)在不同傾斜角度的襯底上形成的鈣鈦礦薄膜的表面形貌（左側(cè)為AFM圖像，右側(cè)為SEM圖像）。

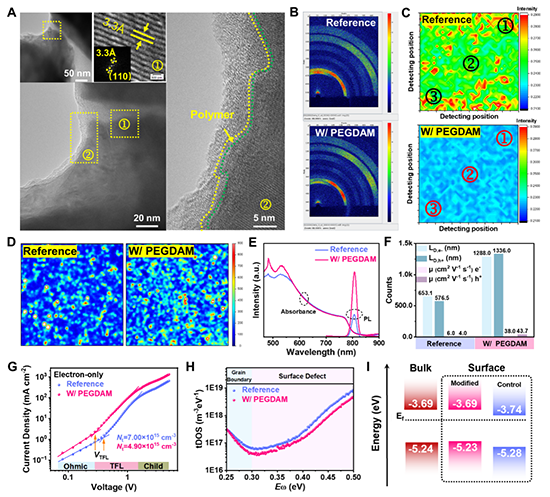

圖3. 大面積鈣鈦礦薄膜的結(jié)晶質(zhì)量。(A)低放大倍率下交聯(lián)鈣鈦礦晶粒的TEM圖像和晶粒之間的鈣鈦礦-聚合物大分子配合物（黃色突出顯示的區(qū)域1和2），圖像1對(duì)應(yīng)快速傅里葉變換圖像，圖像2對(duì)應(yīng)鈣鈦礦-聚合物復(fù)合交聯(lián)邊界；(B)鈣鈦礦薄膜的GIWAXS圖；(C)印刷的5 × 5 cm2鈣鈦礦薄膜的結(jié)晶質(zhì)量均勻性匯總，選擇(001)特征峰的FWHM進(jìn)行統(tǒng)計(jì)；(D) PL映射譜(E)紫外可見(jiàn)吸收和穩(wěn)態(tài)PL譜；(F)含和不含PEGDAM鈣鈦礦膜的空穴或電子擴(kuò)散長(zhǎng)度和遷移率；(G) SCLC模型測(cè)量的純電子器件的暗J-V曲線；(H) PSCs的熱導(dǎo)納光譜(TAS)測(cè)量；(I)能級(jí)排列示意圖。


圖4. 大面積鈣鈦礦薄膜的晶格穩(wěn)定性。(A)鈣鈦礦膜PEGDAM優(yōu)化前后表面殘余應(yīng)力釋放示意圖；(B, C)含和不含PEGDAM的鈣鈦礦膜在深度50和450 nm處的2θ-sin2?線性擬合；(D, E)薄膜應(yīng)力測(cè)試儀測(cè)量了鈣鈦礦薄膜的應(yīng)力分布。

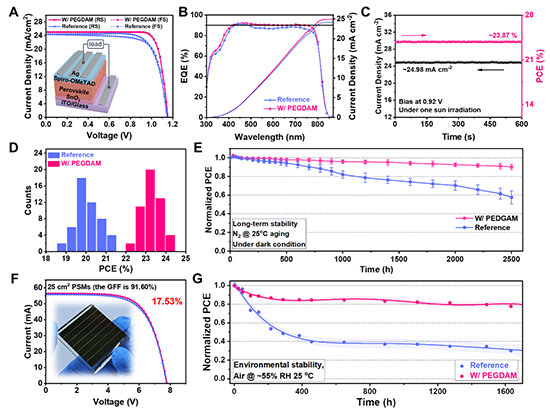

圖5. 器件的光伏性能和穩(wěn)定性。(A)孔徑面積為0.04 cm2的冠軍PSCs的J-V曲線，附圖為器件結(jié)構(gòu)示意圖；(B) PSCs的外量子效率(EQE)測(cè)量，以及相應(yīng)的積分短路電流密度；(C)在最大功率點(diǎn)測(cè)量的性能最佳器件的穩(wěn)態(tài)電流密度和PCE與時(shí)間的關(guān)系；(D) 50個(gè)器件的PCE分布直方圖，分別為改性和未改性；(E)未封裝器件在25°C氮?dú)鈿夥罩械拈L(zhǎng)期穩(wěn)定性；(F)面積為25 cm2的冠軍PSMs J-V曲線；(G)封裝后的PSMs在25°C、相對(duì)濕度(RH) 55%條件下的環(huán)境穩(wěn)定性。


  相關(guān)工作以In-situ Polymer Framework Strategy Enabling Printable and Efficient Perovskite Solar Cells by Mitigating “Coffee Ring” Effect為題發(fā)表在Advanced Materials (DOI: 10.1002/adma.202310752)，江西師范大學(xué)碩士生李林峰為第一作者，江西師范大學(xué)陳義旺教授、南昌大學(xué)孟祥川副研究員為論文共同通訊作者。該研究工作致謝國(guó)家自然科學(xué)基金（U20A20128, 52203311, 52103244）、江西省自然科學(xué)基金（20231ZDH04036, 20232BAB214028）、江西省 "雙千計(jì)劃 "科技創(chuàng)新高端人才項(xiàng)目（jxsq2023101111）、國(guó)家博士后創(chuàng)新人才計(jì)劃（BX2021117）和中國(guó)博士后科學(xué)基金（2021M700060）等項(xiàng)目的資助。


  原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202310752

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
