華南理工張安強教授團隊 CEJ：基于相分離形成軟硬異質(zhì)結(jié)構(gòu)和陽離子-π相互作用的機械強韌性防水離子凝膠實現(xiàn)水下粘附和傳感
2024-08-29 來源：高分子科技
柔性離子導(dǎo)體在未來軟離子電子學(xué)領(lǐng)域具有重要的應(yīng)用前景。然而，創(chuàng)造具有機械穩(wěn)健性，水下粘附性和水下運動監(jiān)測能力的柔性導(dǎo)體仍然存在挑戰(zhàn)。人體中存在各種軟組織，如皮膚、肌腱和韌帶，具有優(yōu)異的機械強度、韌性和彈性，能夠承受數(shù)十至數(shù)百兆帕的應(yīng)力載荷(例如，人類皮膚的抗拉強度為1～32 MPa)。這些天然組織中（結(jié)締組織）存在異質(zhì)結(jié)構(gòu)，如堅固的膠原纖維支架，低模量的彈性纖維和柔軟的富水基質(zhì)等。

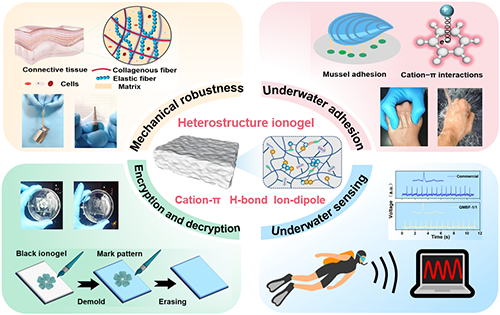

圖1 圖文摘要

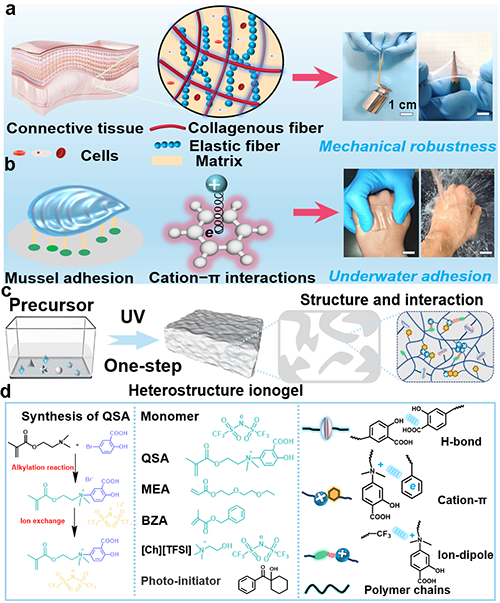

圖2 防水離子凝膠QMBF的設(shè)計與合成方案

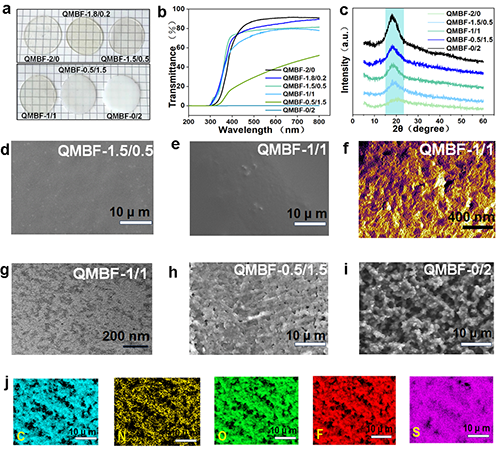

圖3 QMBF的結(jié)構(gòu)和形態(tài)分析
當(dāng)QMBF凝膠受到外力拉伸時，相分離異質(zhì)結(jié)構(gòu)產(chǎn)生特征性的兩相機械響應(yīng)，剛性域為QMBF提供了機械堅固性，柔性域提供了彈性和可拉伸性（圖4）。當(dāng)與水接觸時，水相中陽離子-π之間發(fā)生自驅(qū)動靜電吸引以及疏水鏈段自聚集產(chǎn)生相分離，破壞了QMBF的表面水化層，實現(xiàn)水下自愈性和水環(huán)境中的長期穩(wěn)定性（圖5）。此外，有效的界面排水和網(wǎng)絡(luò)內(nèi)部陽離子-π、氫鍵和離子-偶極等超分子作用賦予基體的強大內(nèi)聚力，實現(xiàn)了QMBF與各種底物之間出色的水下粘附性（圖6）。

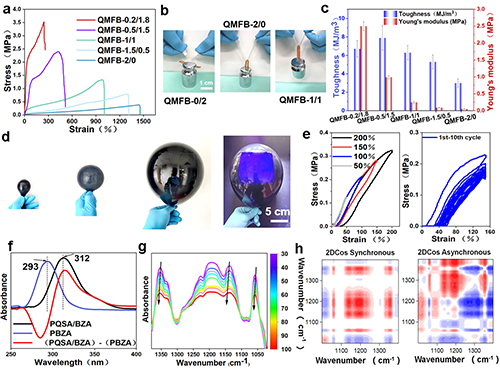

圖4 QMBF的機械性能及光譜學(xué)測試
圖5 QMBF-1/1的水下自愈性及水下穩(wěn)定性
圖6 QMBF-1/1在空氣/水下的粘附表現(xiàn)及黏附機理。

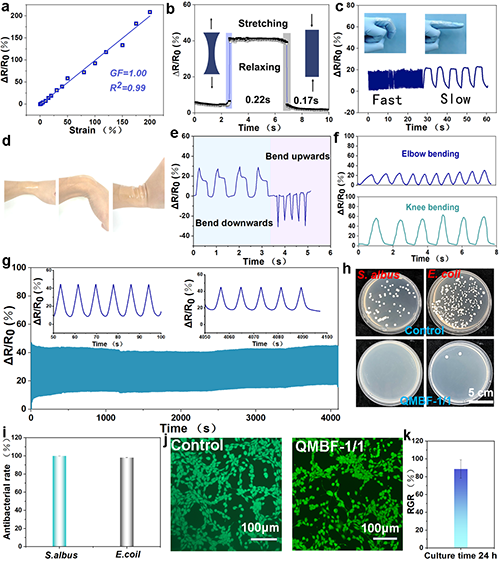

圖7 QMBF-1/1在空氣中的傳感性能
圖8 QMBF-1/1在水中的傳感性能
原文鏈接：https://doi.org/10.1016/j.cej.2024.155046
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 上海交通大學(xué)沈道智 Adv. Sci.：基于濕氣自發(fā)電效應(yīng)的水下能量收集及器件應(yīng)用策略 2024-10-06
- 南京大學(xué)李承輝教授、南京兒童醫(yī)院鄭朋飛教授團隊 AFM：“變廢為寶” - 從工業(yè)廢料硫黃到多功能類瀝青材料 2023-09-12
- 中山大學(xué)吳武強/昆士蘭大學(xué)王連洲《Nat. Commun.》：大面積防水耐用的鈣鈦礦發(fā)光紡織品 2023-01-19
- 福州大學(xué)呂曉林 Nat. Commun.：高強韌纖維復(fù)合離子凝膠 2025-05-12
- 港中深張祺/長春應(yīng)化所段曉征 AFM：原位相分離構(gòu)筑超強離子凝膠膠粘劑 2024-12-21
- 西安工程大學(xué)孫元娜 JMCA：完全疏水離子凝膠用于應(yīng)變與溫度監(jiān)測的多模態(tài)傳感器 2024-12-18
- 山東大學(xué)王旭教授 Small：用于定位水下基礎(chǔ)設(shè)施損傷的超分子離子凝膠 2023-12-14
