80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
貴州大學(xué)謝海波教授/張麗華副教授 CEJ：多功能殼聚糖基聚離子液體雙網(wǎng)絡(luò)水凝膠電解質(zhì)用于超級(jí)電容器和應(yīng)變傳感器
2024-08-30  來(lái)源：高分子科技

  具有柔韌性和導(dǎo)電性的聚合物水凝膠電解質(zhì)在柔性電子器件中得到了廣泛研究和應(yīng)用。然而，傳統(tǒng)水凝膠電解質(zhì)在零度以下的環(huán)境中容易發(fā)生凍結(jié)，其次，高含水量易使水凝膠電解質(zhì)發(fā)生細(xì)菌滋生，極大地限制了其在便攜式儲(chǔ)能設(shè)備和柔性可穿戴設(shè)備領(lǐng)域的應(yīng)用。另外，基于綠色可再生的天然高分子材料制備水凝膠電解質(zhì)得到了研究人員的日益青睞。因此，開發(fā)多功能與環(huán)境友好的水凝膠電解質(zhì)具有重要意義。

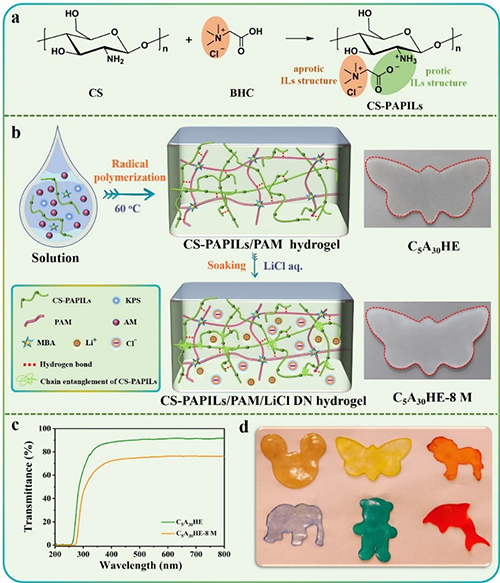

圖1 多功能CS-PAPILs/PAM/LiCl DN凝膠電解質(zhì)的制備過(guò)程


  針對(duì)以上問(wèn)題，近期，貴州大學(xué)謝海波教授、張麗華副教授團(tuán)隊(duì)報(bào)道了一種利用殼聚糖和甜菜工業(yè)副產(chǎn)物甜菜堿鹽酸鹽的結(jié)構(gòu)和性質(zhì)優(yōu)勢(shì)，通過(guò)分子工程化制備了殼聚糖衍生的聚(非質(zhì)子/質(zhì)子離子液體)雙網(wǎng)絡(luò)水凝膠電解質(zhì)(CS-PAPILs/PAM/LiCl)，如圖1所示。首先通過(guò)質(zhì)子化制備了殼聚糖衍生物聚非質(zhì)子/質(zhì)子離子液體(CS-PAPILs)，將CS-PAPILs作為功能組分制備CS-PAPILs/PAM水凝膠，最后通過(guò)浸泡策略制備了具有高離子電導(dǎo)率、抗凍、抗菌、生物相容、易加工和高機(jī)械性能的多功能CS-PAPILs/PAM/LiCl DN水凝膠；谠DN水凝膠電解質(zhì)組裝的柔性抗凍超級(jí)電容器在-50℃下具有108.4 F/g的高比電容(2 A/g)和5萬(wàn)次的循環(huán)穩(wěn)定性，組裝的可穿戴應(yīng)變傳感器具有響應(yīng)速度快（177 ms）、重復(fù)性好等特點(diǎn)，貼附在人體關(guān)節(jié)上可以很好監(jiān)測(cè)其運(yùn)動(dòng)。

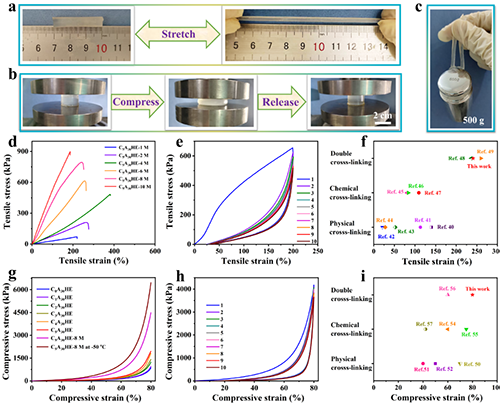

圖2  CS-PAPILs/PAM/LiCl DN水凝膠的力學(xué)性能


  該工作首先對(duì)CS-PAPILs/PAM/LiCl DN水凝膠的力學(xué)性能進(jìn)行分析（圖2），其拉伸強(qiáng)度和抗壓強(qiáng)度均隨著CS-PAPILs含量的增加而增加。進(jìn)一步通過(guò)調(diào)控LiCl水溶液濃度對(duì)水凝膠的力學(xué)性能進(jìn)行調(diào)節(jié)(抗拉強(qiáng)度為70-900 kPa，彈性模量為31.5-484 kPa)。由于鹽析效應(yīng)引起的CS-PAPILs鏈纏結(jié)以及氫鍵相互作用，使該水凝膠能夠在多次循環(huán)拉伸和壓縮形變后依舊具有較好的恢復(fù)性能。


圖3 CS-PAPILs/PAM/LiCl DN水凝膠的抗凍、保水性能


  此外，調(diào)節(jié)LiCl濃度也能有效調(diào)控CS-PAPILs/PAM/LiCl DN水凝膠的抗凍性能（圖3）。從DSC可以看出LiCl濃度的增加使吸熱峰移向更低溫度，這源于Li+和水分子形成Li+ (H2O)n水化結(jié)構(gòu)，使水凝膠中的自由水逐漸轉(zhuǎn)變?yōu)榉莾鼋Y(jié)水，這一現(xiàn)象也在拉曼測(cè)試、流變測(cè)試和DFT模擬得到了驗(yàn)證。此外，該DN水凝膠也具有優(yōu)異的保水能力。

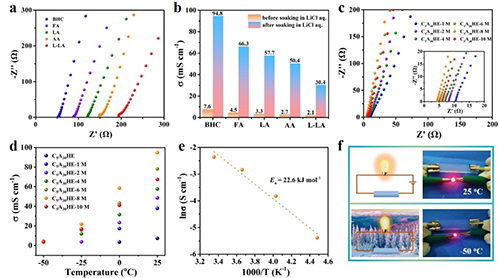

圖4 CS-PAPILs/PAM/LiCl DN水凝膠的離子電導(dǎo)性能


  通過(guò)電化學(xué)工作站研究了水凝膠結(jié)構(gòu)對(duì)離子電導(dǎo)率的影響(圖4)，通過(guò)殼聚糖和甜菜堿鹽酸鹽制備的水凝膠在未浸泡LiCl水溶液的情況下達(dá)到7.6 mS/cm的高離子電導(dǎo)率，高于醋酸、甲酸、乳酸、乙酰丙酸等條件下制備的水凝膠電解質(zhì)，證明了殼聚糖基聚(非質(zhì)子/質(zhì)子離子液體)結(jié)構(gòu)對(duì)水凝膠電導(dǎo)率的卓越性。在浸泡8 M的LiCl水溶液后，CS-PAPILs/PAM/LiCl雙網(wǎng)絡(luò)水凝膠的離子電導(dǎo)率升高至94.8 mS/cm，在-50℃仍能達(dá)到4.6 mS/cm，表明該水凝膠電解質(zhì)具有優(yōu)異的電導(dǎo)率和抗凍性能。

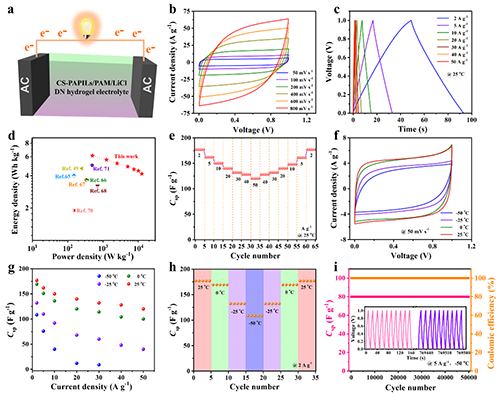

圖5 基于CS-PAPILs/PAM/LiCl DN水凝膠電解質(zhì)的超級(jí)電容器電化學(xué)性能研究


  基于CS-PAPILs/PAM/LiCl DN水凝膠組裝了柔性超級(jí)電容器，室溫下，比電容在2A/g和50A/g的電流密度時(shí)分別為176.8F/g和120 F/g，-50℃時(shí)仍能達(dá)到108.4 F/g (2 A/g)。冷卻-加熱循環(huán)穩(wěn)定性測(cè)試以及五萬(wàn)次的低溫循環(huán)穩(wěn)定性測(cè)試的庫(kù)倫效率基本為100%，證明其具有優(yōu)異的可逆性和低溫工作性能（圖5）。

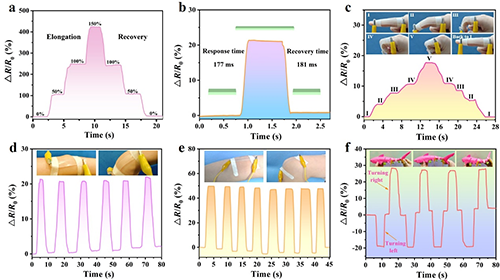

圖6 CS-PAPILs/PAM/LiCl DN水凝膠的應(yīng)變傳感器研究


  最后將具有優(yōu)異抗菌性、生物相容性、柔韌性的透明DN水凝膠應(yīng)用于可穿戴應(yīng)變傳感（圖6）。DN水凝膠在拉伸和恢復(fù)過(guò)程中(10%應(yīng)變)的響應(yīng)時(shí)間分別為177、181 ms，在0-150%寬應(yīng)變范圍、低溫以及室內(nèi)保存15天表現(xiàn)出優(yōu)異的靈敏度和對(duì)外部應(yīng)力的實(shí)時(shí)響應(yīng)性，將DN水凝膠作為皮膚貼附可穿戴傳感器監(jiān)測(cè)志愿者的手指、手腕、肘部以及動(dòng)物玩具模型均表現(xiàn)出優(yōu)異的信號(hào)可重復(fù)性和穩(wěn)定性，充分說(shuō)明了CS-PAPILs/PAM/LiCl DN水凝膠在可穿戴式應(yīng)變傳感器中的巨大應(yīng)用潛力。


  為了提升水凝膠電解質(zhì)的機(jī)械性能、抗凍、抗菌以及電化學(xué)性能，本工作研究開發(fā)了一種殼聚糖衍生的聚(非質(zhì)子/質(zhì)子離子液體)雙網(wǎng)絡(luò)水凝膠電解質(zhì)。本工作的主要優(yōu)點(diǎn)是:1)CS-PAPILs的獨(dú)特結(jié)構(gòu)特征賦予了DN水凝膠所需的抗菌性能和離子電導(dǎo)率；2) LiCl與CS-PAPILs聚離子液體的協(xié)同作用，使水凝膠具有優(yōu)異的離子導(dǎo)電性、抗凍性和保水性能；3)整個(gè)制備過(guò)程在水環(huán)境中進(jìn)行，具有綠色和低能耗；谠DN水凝膠的超級(jí)電容器在低至-50℃的溫度下具有高比電容和出色的循環(huán)穩(wěn)定性，組裝的可穿戴應(yīng)變傳感器具有快速響應(yīng)和可重復(fù)性，在監(jiān)測(cè)各種人體運(yùn)動(dòng)方面具有很大的潛力。


  該工作以“Molecularly engineered chitosan-derived poly(aprotic/protic ionic liquids) double-network hydrogel electrolytes for flexible supercapacitors and wearable strain sensors”為題在線發(fā)表于《Chemical Engineering Journal》上。貴州大學(xué)碩士研究生盛海亮和李榮莉為該工作的共同第一作者，張麗華副教授、謝海波教授為共同通訊作者。該工作得到了國(guó)家自然科學(xué)基金等項(xiàng)目的資助。


  原文鏈接：https://doi.org/10.1016/j.cej.2024.154994

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
