中國科學(xué)院上海有機化學(xué)研究所黃曉宇研究員/李永軍副研究員 Angew：聚乙烯基二甲基吩嗪p型有機電極材料
2023-04-16 來源：高分子科技
有機電極材料由于其結(jié)構(gòu)多樣性和電化學(xué)性能可調(diào)的特點，近年來受到廣泛關(guān)注，有望在新一代電池技術(shù)中得到廣泛應(yīng)用。
根據(jù)電化學(xué)反應(yīng)機理可以將有機電極材料分為n型，p型和雙極型。盡管n型電極材料已經(jīng)被應(yīng)用于各種金屬離子電池，但其電壓較低，循環(huán)性能較差。與之相反，p型電極材料能提供更高的電壓平臺和能量密度，但是目前大多數(shù)p型材料的比容量較低。因此，設(shè)計合成高容量的p型材料對于高性能有機電極材料的發(fā)展具有重要意義。

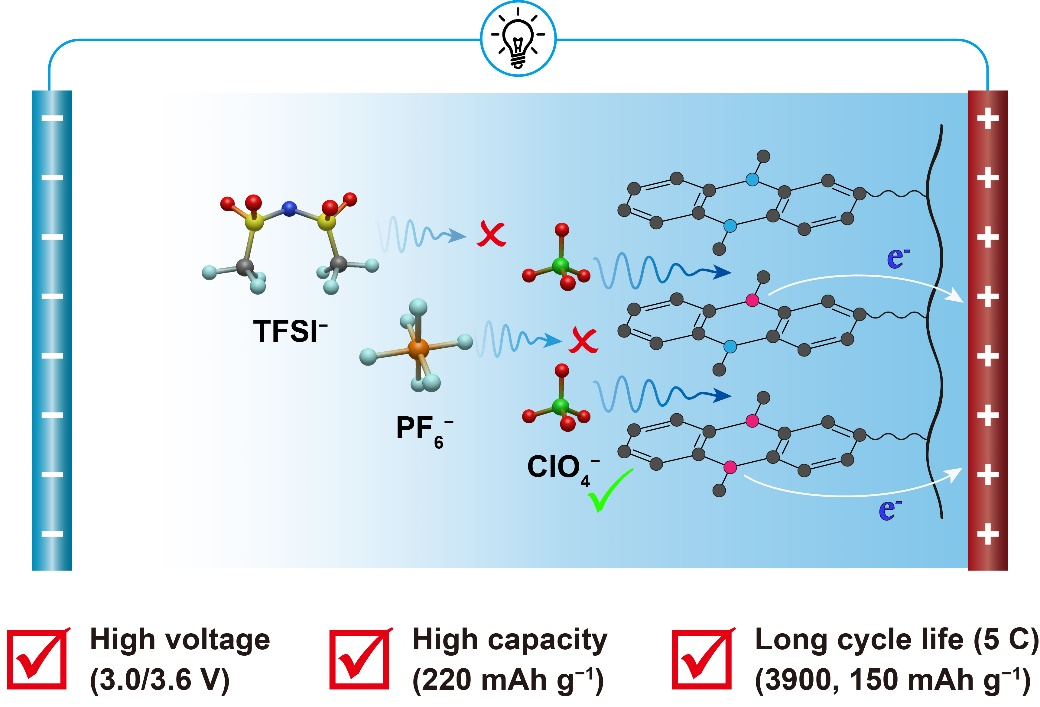

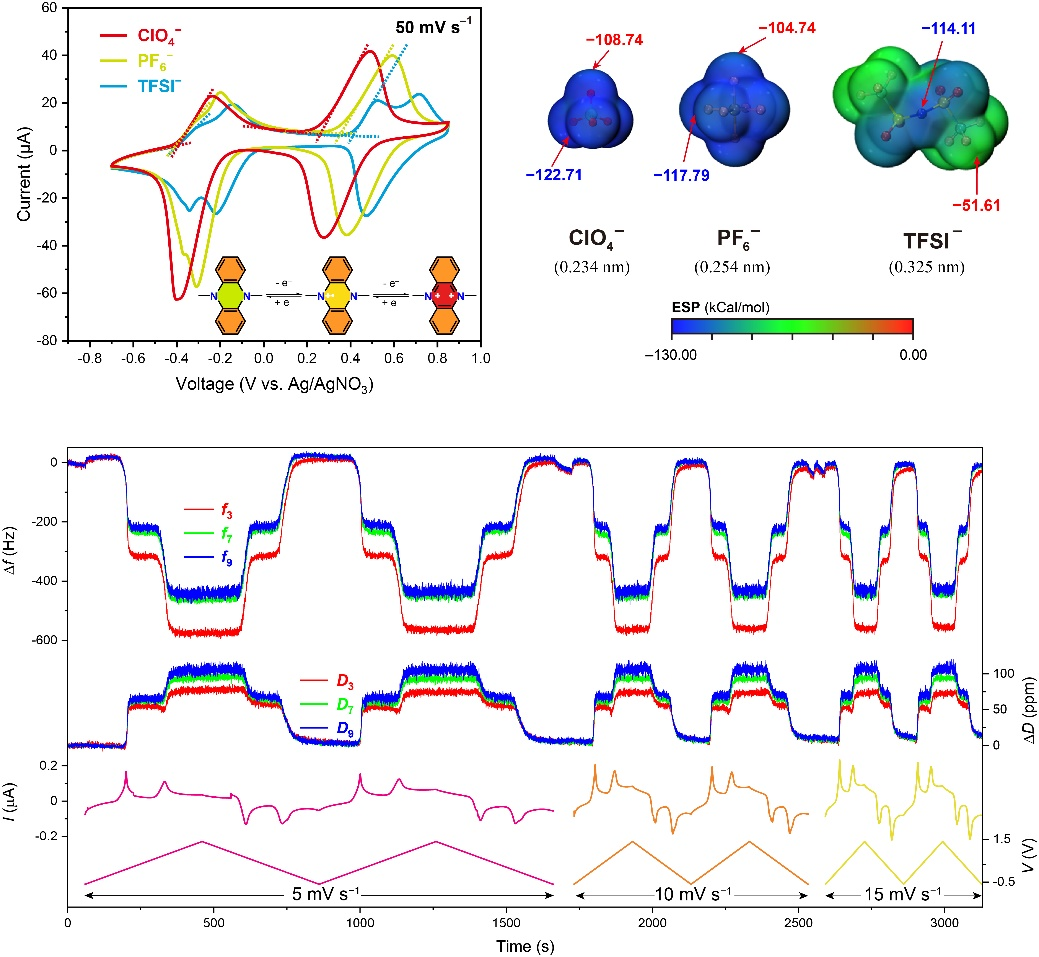

充放電過程中，PVDMP的側(cè)基可發(fā)生兩個連續(xù)的氧化還原反應(yīng)，同時伴隨著陰離子的嵌入與脫出以保持電中性，從而實現(xiàn)電荷的儲存。因此，陰離子的選擇對PVDMP的電荷存儲能力有重要的影響。作者通過電化學(xué)研究，發(fā)現(xiàn)PVDMP的氧化還原反應(yīng)對陰離子具有選擇性，并利用耗散型電化學(xué)石英晶體微天平（EQCM-D）技術(shù)揭示了PVDMP在氧化還原反應(yīng)中的陰離子摻雜機制。

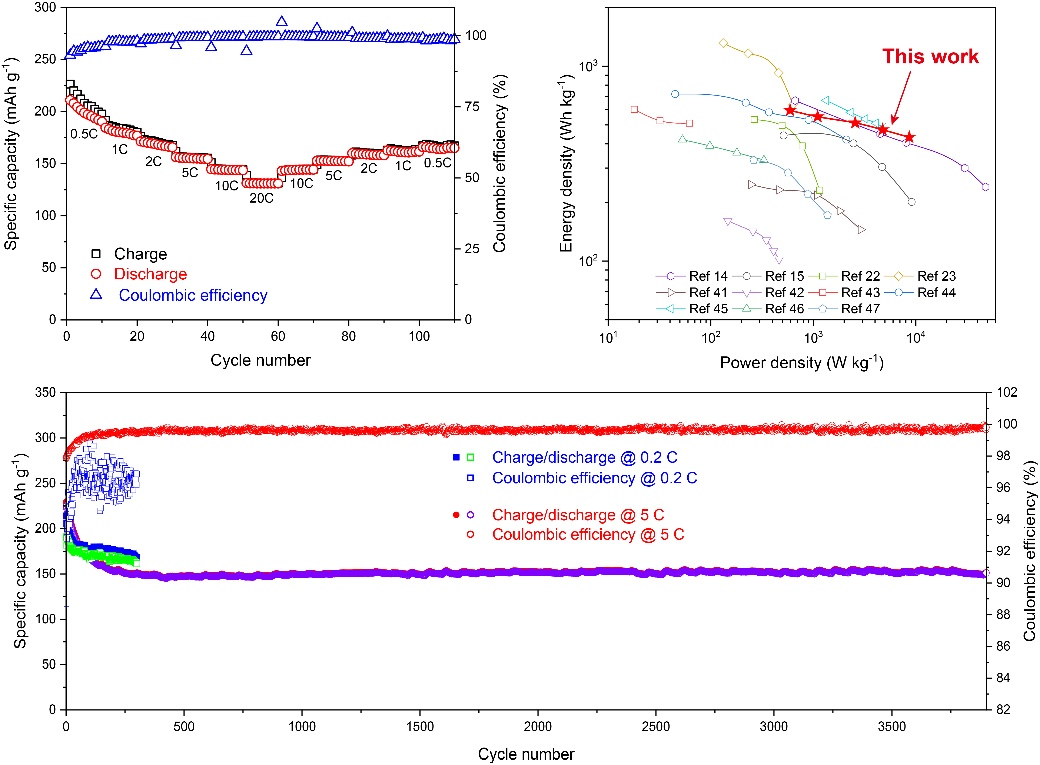

以PVDMP為正極的有機鋰離子電池在優(yōu)化的電解液體系中具有優(yōu)異的倍率性能和循環(huán)穩(wěn)定性，循環(huán)接近4000次仍能保持穩(wěn)定的容量。
該成果以“Anion-dependent redox chemistry of p-type poly(vinyldimethylphenazine) cathode materials”為題在線發(fā)表在Angew. Chem. Int. Ed.。上海有機化學(xué)研究所黃曉宇研究員和李永軍副研究員為論文的通訊作者，上海有機化學(xué)研究所有機所和上？萍即髮W(xué)聯(lián)合培養(yǎng)的碩士段安為論文第一作者。該研究得到了國家自然科學(xué)基金委和上海市科委的支持。
該工作是團隊關(guān)于有機電極材料研究的最新進展。過去的工作中，黃曉宇研究員和李永軍副研究員圍繞高性能有機電極材料的開發(fā)和應(yīng)用開展了系列研究（J. Mater. Chem. A 2022, 10, 10026?10032. J. Power Sources 2021, 483, 229136. J. Power Sources 2021, 511, 230363. ChemSusChem 2021, 14, 3858?3866. Chem. Rec. 2020, 20, 1198?1219. Nanoscale, 2019, 11, 5330–5335.），為新型有機電極材料的發(fā)展提供了新思路。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202302754
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 東華大學(xué)武培怡/雷周玥團隊 EES ：多級逐層旋轉(zhuǎn)結(jié)構(gòu)凝膠電解質(zhì)助力高容量、超長壽命、力學(xué)魯棒性水系鋅離子電池 2025-03-03
- 松山湖材料實驗室王欣課題組 Angew：高分子-沸石復(fù)合隔膜助力水系鋅電實現(xiàn)高容量保持和高穩(wěn)定 2023-12-04
- 大連理工大學(xué)胡方圓教授 Adv. Funct. Mater.：“吸附-介質(zhì)調(diào)控”協(xié)同策略助力高容量和高安全鋰硫電池 2023-10-01
- 中北大學(xué)王智教授團隊 CEJ: 通過動態(tài)交聯(lián)和大量氫鍵制備高性能易降解和可回收熱固性聚氨酯應(yīng)用于泡沫傳感器 2025-05-06
- 東華大學(xué)武培怡/焦玉聰團隊 Adv. Mater.: 弱偶極效應(yīng)實現(xiàn)高性能貧電解液鋅電池 2025-04-27
- 麥吉爾大學(xué)李劍宇課題組 Adv. Sci.: 利用超聲空化的快速、無引發(fā)劑的高性能水凝膠制備方法 2025-04-24
